Разбираем популярный оптический коннектор ST: простой, надежный и доступный выбор для локальных сетей и телекоммуникаций
В одной из предыдущих статей мы рассказали про виды одноволоконных оптических разъёмов. Сегодня предлагаем подробно рассмотреть один из самых популярных и распространенных в оптических сетях коннектор – ST (от англ. Straight Tip).
ST применяется в качестве разъема для многомодового вида оптоволокна. Такие коннекторы были стандартизированы в 1996 году документом IEC 61754-2 и получили огромную популярность в использовании в локальных сетях благодаря тому, что их конструкция является простой, надежной и дешевой. Качественный ST коннектор выдерживает от 200 до 1000 циклов соединений.
Корпус

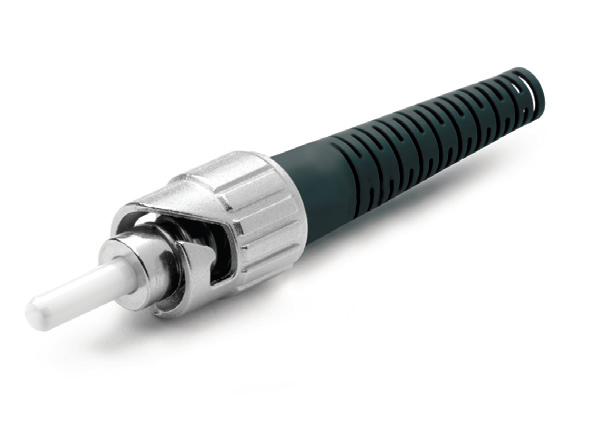

Керамический наконечник коннектора (ферула), неразрывно связанный с корпусом и кабельной оболочкой, имеет цилиндрическую форму диаметром 2.5 мм. со скругленным торцом. Торец волокна защищается от повреждения при установке специальным боковым ключом.
Диаметр изготовленного из металла коннектора составляет 9.4 мм. Длина корпуса стандартной модификации с учетом выноса ферулы и хвостовика может достигать 40 мм. А размер гибкого хвостовика и металлического кольца для крепления кабеля выбирается в зависимости от толщины кабеля, на который монтируется коннектор.
Подключение
Подключение ST осуществляется способом «байонет»: внешняя часть коннектора поворачивается вокруг продольной оси, которая одновременно с этим вдавливается в розетку. При этом внутренняя часть коннектора остается неподвижной за счет вышеупомянутого ключа, который сцепляется с вырезом на оптической розетке. Вилка с розеткой надежно фиксируются посредством подпружиненного элемента, поворачивающимся на четверть оборота. Быстрая оконцовка любого вида кабеля осуществляется за счет наличия моноблочной конструкции коннектора.
Преимущества
• Цена: коннекторы ST считаются одними из самых бюджетных на рынке и имеют отличное соотношение цена / качество.
• Простота и надежность эксплуатации: система «байонетного» зажима обеспечивает надежное и стабильное соединение, а сами коннекторы совместимы с различными типами оптических волокон и проходят строгие тестирования на соответствие стандартам сертификации.
• Оперативность и легкость установки: интуитивно понятная конструкция и возможность быстрого и легкого процесса установки и демонтажа.
Недостатки
Так как коннекторы выполнены в едином неразрывном корпусе, они очень чувствительны к вибрационным и ударным нагрузкам, а также к резким усилиям, которые могут быть приложены к кабелю. Именно поэтому не стоит использовать данный тип коннекторов на особо подвижных объектах.
Другим недостатком коннекторов ST является необходимость наличия немалого свободного пространства для одного линка, что возможно только в кабельных системах с низкой плотностью портов. Это обуславливается процессом подключения: необходимостью совершить вращательное движение оправы.
Также стоит заметить, что ферула коннектора выступает из корпуса на 5-8 мм., поэтому велика вероятность её загрязнения и повреждения полировки.
Области применения
• Сетевая обработка данных;
• Системы локальных сетей;
• LAN системы;
• Телекоммуникационные сети;
• Аудиовизуальные системы;
• Промышленные приложения;
• Оптические подсистемы локальных сетей и т.д.
Несмотря на имеющиеся недостатки, данный коннектор стал широко распространен в оптических сетях и привел к появлению новых и более функциональных версий соединений данного типа: SPS и UPS.
