Среди различных типов оптоволоконных разъемов для SFP модулей двумя самыми часто используемыми являются SC и LC. Понимание особенностей данных разъемов не только помогает в выборе подходящего решения для конкретных задач, но и способствует оптимизации проектирования и эксплуатации оптоволоконных сетей.
В данной статье мы рассмотрим историю развития этих разъемов, их конструктивные различия, а также основные аспекты, влияющие на выбор между ними.
Разъем SC
В середине 80-х годов компания Nippon Telegraph and Telephone (NTT) разработала один из первых оптических разъемов, использующих керамический наконечник – SC (Subscriptor Connector или Square Connector). Изначально предназначенный для сетей Gigabit Ethernet, в 1991 году разъем был стандартизирован в телекоммуникационную спецификацию TIA-568-A и начал активно набирать популярность за счет низких затрат на его производство, компактность и быстрое время установки.
На протяжении нескольких лет SC доминировал на рынке оптоволокна, конкурируя разве что только с ST (Straight Tip). Сейчас данный разъем остается одним из самых используемых в системах передачи данных и телекоммуникаций, включая PPP (Point-to-Point Protocol) и PON (Passive Optical Network).

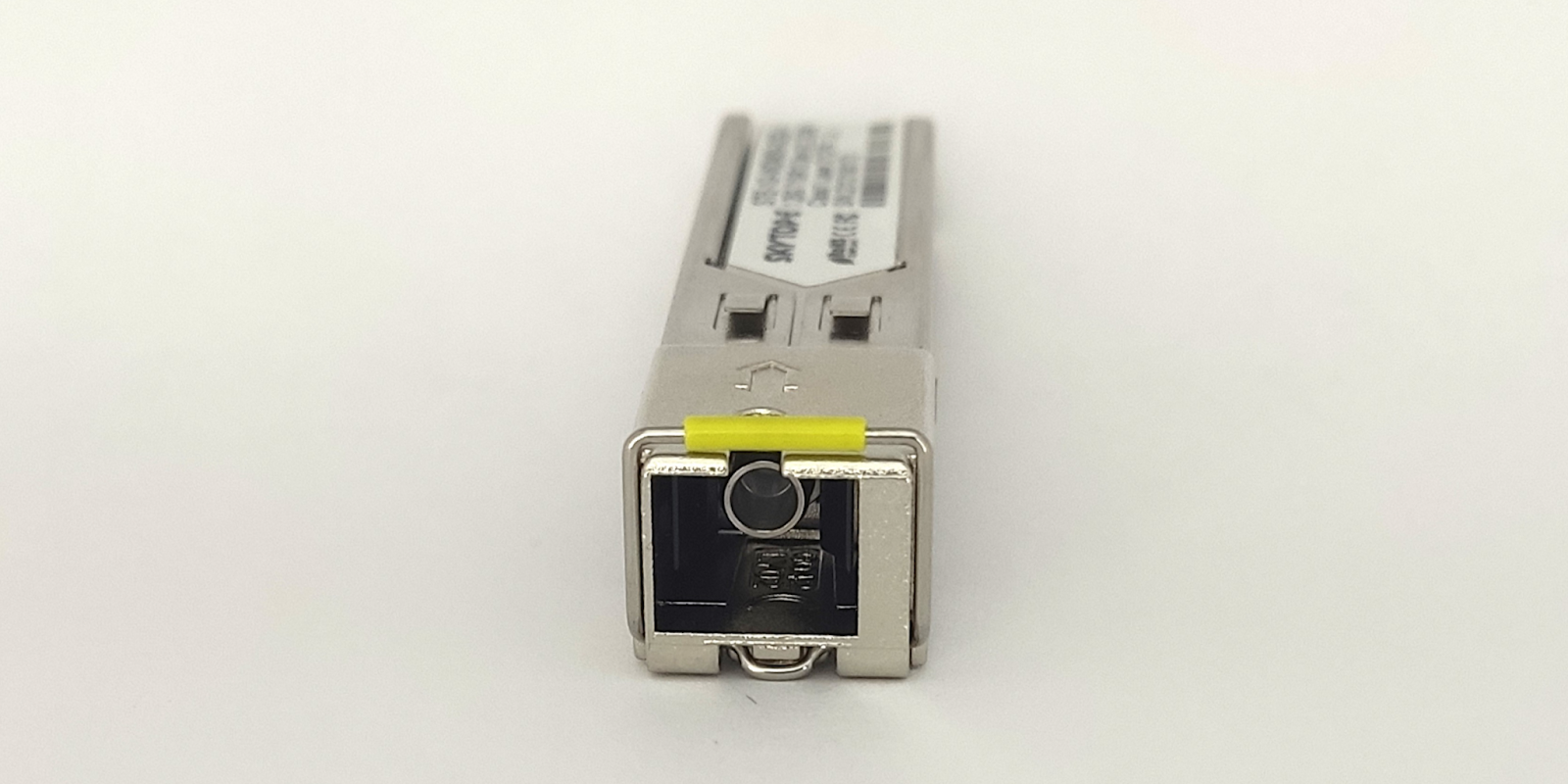

SFP модуль с оптическим разъемом SC
Разъем LC
Разработанный компанией Lucent Technologies и выпущенный в 1997 году разъем LC (Lucent Connector или Little Connector) изначально не был настолько успешным в связи с высокими лицензионными выплатами, возлагаемыми на пользователей. Однако со временем он приобрел популярность и стал стандартом для высокоплотных оптоволоконных сетей. Основной целью создания данного разъема было удовлетворение растущих потребностей в условиях увеличения объемов данных и необходимости более эффективного использования пространства в телекоммуникационных системах.

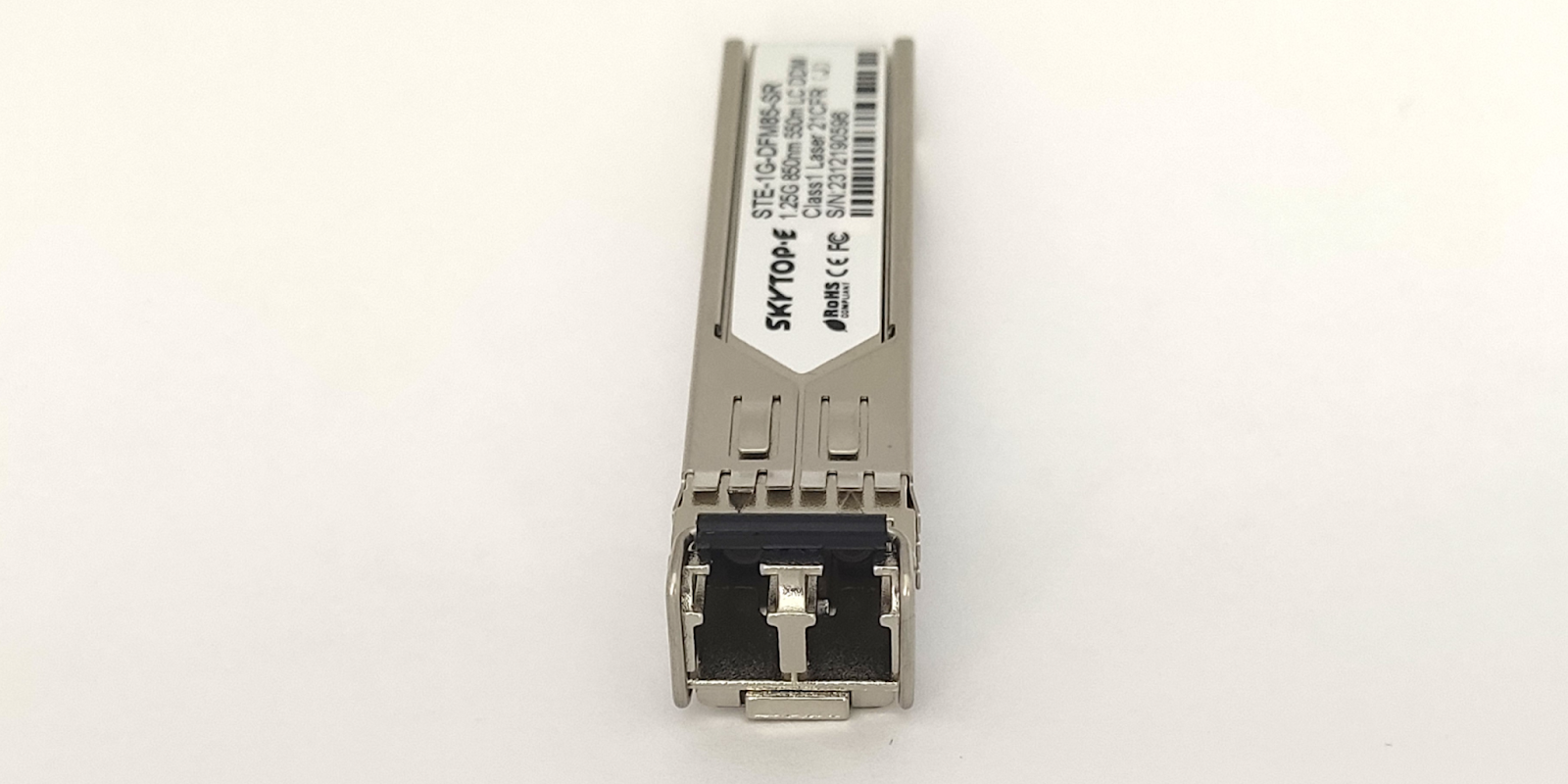

SFP модуль с оптическим разъемом LC
Два основных различия между SC и LC
Механизм фиксации:
-
Подключение SC разъема осуществляется с поступательным движением по направляющим и фиксируется защелками (механизм push-pull).
-
LC разъем использует механизм фиксации clip-lock, подобная защелка применяется в разъемах RJ45.
Керамический наконечник:
-
Для максимальной защиты от загрязнений керамический наконечник у разъема SC практически полностью покрывается корпусом. Он имеет цилиндрическую форму диаметром 2.5 мм. со скругленным либо же скошенным торцом.
-
Наконечник разъема LC ровно в два раза меньше – 1.25 мм., поэтому он идеально подходит для подключения к оборудованию с высокой плотностью портов.
Резюмируя, можно выделить, что правильный выбор между двумя разъемами зависит от конкретных требований проекта, включая пространство, тип оборудования и ожидаемую нагрузку. Стандарт SC, благодаря своей надежной конструкции и простоте подключения, идеально подходит для FTTH, телефонии, кабельном телевидении и т. д. В то время как более компактный LC, с высокой плотностью подключения, становится все более актуальным в современных дата-центрах и сетевых инфраструктурах, где важна экономия пространства. Более того, с появлением LC-совместимых трансиверов и активных сетевых компонентов его рост на рынке FTTH будет продолжаться.
