Что такое LoRa
LoRa (Long Range Radio) в переводе на русский язык означает «дальняя радиосвязь». LoRa одновременно является методом модуляции и технологией, которые были разработаны и запатентованы в 2015 году французской компанией Semtech. Метод модуляции основан на технике расширения спектра и представляет собой вариацию линейно-частотной модуляции. Благодаря высокой чувствительности технология LoRa подходит для устройств с низким энергопотреблением и для устойчивой связи на большие расстояния. Этот стандарт предназначен для сетей межмашинного взаимодействия (M2M) и IoT.LoRaWAN — сетевой протокол, который поддерживается некоммерческой организацией LoRa Alliance. Члены LoRa Alliance разрабатывают конечные устройства, базовые

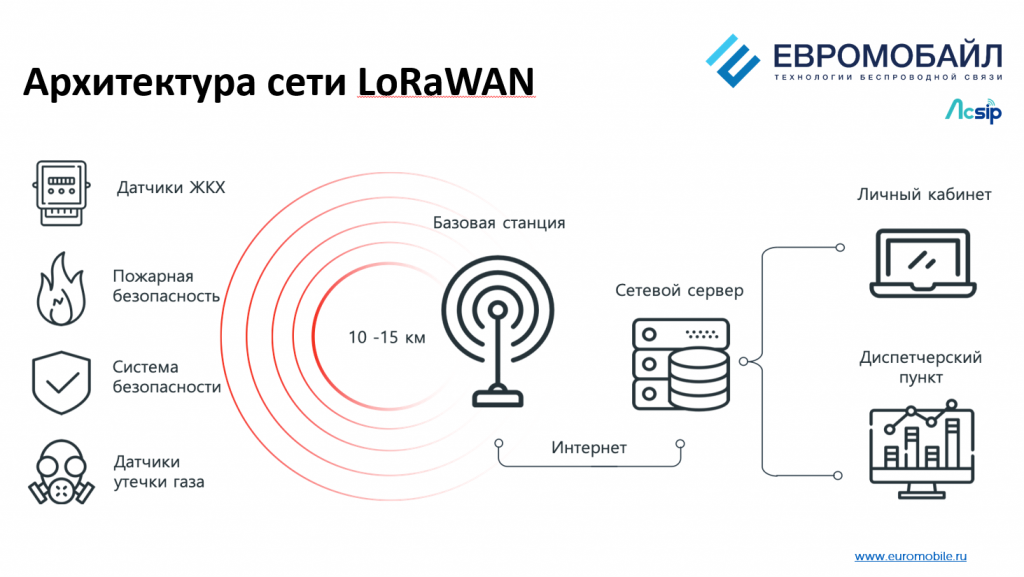

станции, программное обеспечение и т. д. Конечные устройства по протоколу LoRaWAN соединяются с базовой станцией, далее через Интернет информация с устройств поступает на серверы, где и обрабатывается (рисунок 1). Затем данные с серверов отображаются в пользовательском ПО: в личном кабинете или диспетчерском пункте.
Как LoRaWAN работает в России
В России действует несколько операторов LoRaWAN. Самые крупные по количеству подключенных абонентских устройств «Эр-Телеком», LarTech и «Сеть 868». Например,«Эр-Телеком» отхватывает 2/3 территории России и первым развернул сети в 62 городах страны. LarTech подключила свыше 100 тыс. устройств более чем в 20 регионах России.

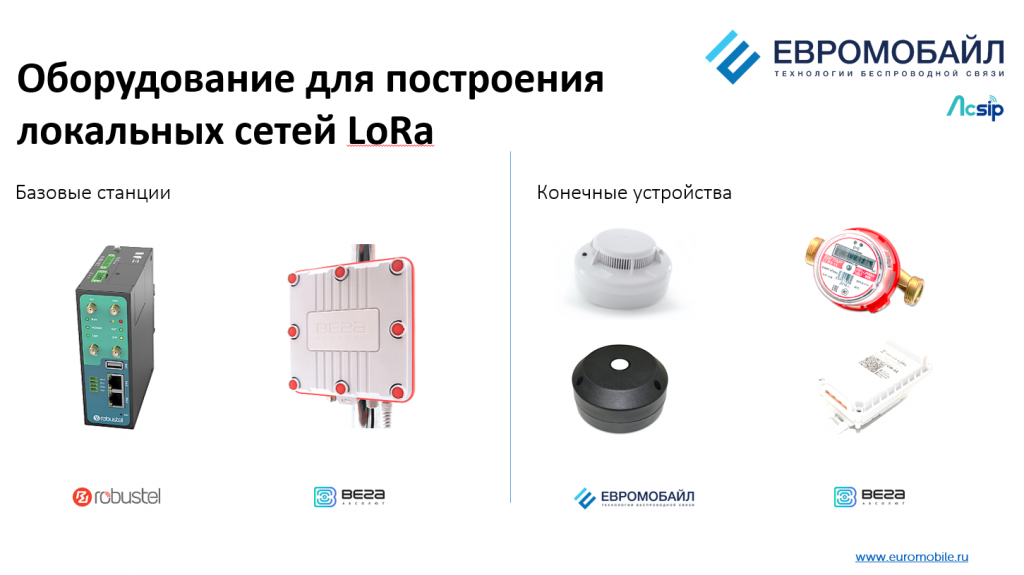

«Сеть 868» представлена почти в 30 регионах, а количество подключенных устройств превысило 50 тыс. Кроме того, сети LoRa разворачивают сами предприятия, например на промышленном объекте. Такие сети называют частными. Для того чтобы компания сама оперировала LoRaWAN, потребуются базовая станция, блок питания и конечные устройства, локальный сервер и пользовательское программное обеспечение. В каталоге «Евромобайл» представлен широкий выбор готового оборудования и модулей LoRa для разработки собственных конечных устройств (рисунок 2). Для приобретения доступны и модули тайваньской компании ACSiP (Advanced Communication System in Package).
ACSiP основана в 2009 году и делает фокус на создание миниатюрных модулей в SIP-корпусе. У компании есть линейки Wi-Fi-, Bluetooth- и LoRa-модулей.
Обзор линейки LoRa-модулей ACSiP

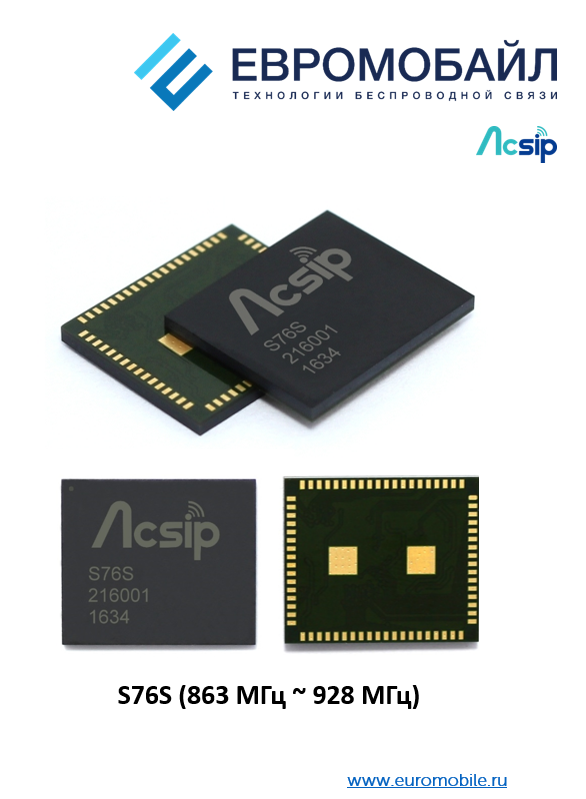

В портфеле ACSiP — четыре LoRa-модуля, но только два из них — S76S (рисунок 3) и S76G (рисунок 4) — работают в диапазоне 868 МГц, используемом LoRaWAN-операторами в России. Модуль S76S исполнен в SIP-корпусе, монтируется по схеме LGA, его размеры 13 х 11 х 1,1 мм. Трансивером служит чип Semtech SX1276, имеется встроенный процессор STM32 и встроенная флэш-память 192 кбайт и 20 кбит ОЗУ. S76S оснащен всеми современными интерфейсами, необходимыми разработчикам. Диапазон рабочих температур модуля составляет –40…+85 °С. Управлять S76S можно с помощью внешнего процессора посредством AT-команд либо использовать SDK для написания приложения. Софт будет применяться внутри модуля. Модуль успешно прошел испытания в лаборатории LoRa Alliance.Особенности модуля S76S:
- готовый модуль с эпоксидным литьем в исполнении LGA;
- встроенная память: до 192 кбайт флэшпамяти и 20 кбайт ОЗУ;
- выходная мощность (макс.): +14 дБ (EU868); +20 дБ (опционально);
- настраиваемая скорость передачи данных: до 300 кбит/с;
- высокая чувствительность: менее –137 дБм;
- модуляция FSK, GFSK, MSK, GMSK, LoRa и OOK;
- пакетная передача до 256 байт с CRC;
- встроенный температурный датчик и индикатор низкого заряда батареи.

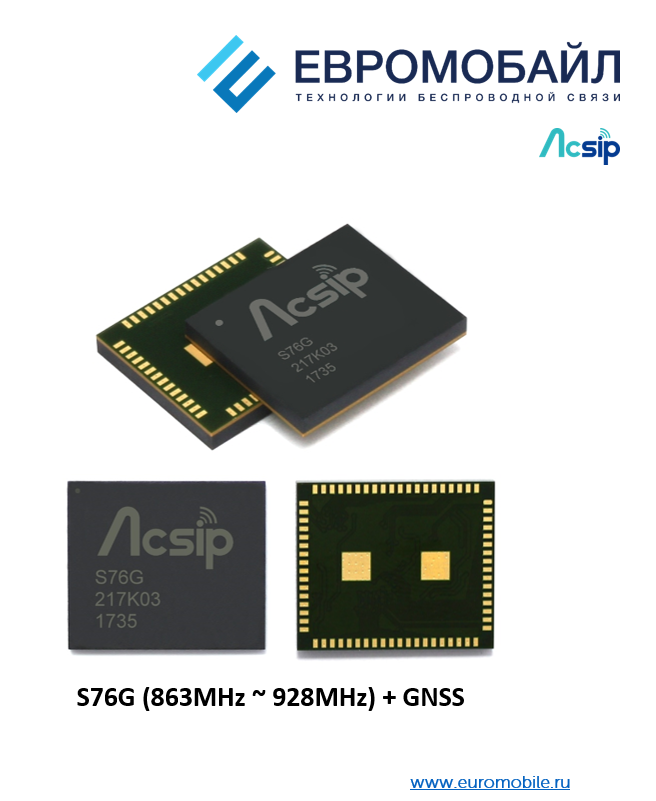

Модуль S76G — более новый в линейке ACSiP, оснащён встроенным навигационным приёмником от компании Sony. Остальные характеристики схожи с S76S (память, трансивер, рабочие температуры). Распиновки чипов немного отличаются, а S76G — немного толще. Если планируется использовать S76S и S76G на одной плате, то придется предусматривать площадку под оба модуля. Отладочная плата для этого модуля отличается от S76S только наличием разъема под навигационную антенну.
Характеристики модуля S76G:
- микроконтроллер STM32L073Z;
- высокопроизводительный ARM CortexM0+ 32-bit RISC, 32 МГц;
- встроенная память: до 192 кбайт флэшпамяти и 20 кбайт ОЗУ;
- интерфейсы SWD и JTAG для прошивки и отладки;
- USB 2.0;
- особенности LoRa:
– LoRa-чип Semtech SX1276;
– LoRa-модем;
– выходная мощность (макс.): +14 дБ (EU868); +20 дБ (опционально);
– настраиваемая скорость передачи данных: до 375 кбит/с;
– высокая чувствительность: до –137 дБм;
– защита от блокировки;
– детектор преамбулы;
– автоматическое определение частоты и CAD со сверхбыстрой автоподстройкой частоты приема;
– полезная нагрузка до 128 байт с CRC; - особенности ГНСС:
– ГНСС-чип: SONY CXD5603GF;
– приемник ГЛОНАСС/GPS/GALILEO/ BEIDOU;
– ультранизкое энергопотребление;
– поддержка SBAS/QZSS.
Особенности модуля:
- модуль приемопередатчика LoRa +22 дБм (макс. выходная мощность);
- настраиваемая скорость передачи данных: до 62,5 кбит/с LoRa;
- настраиваемая скорость передачи данных: до 300 кбит/с FSK;
- высокая чувствительность: до –137 дБм;
- встроенный TCXO 32 МГц.
Реальные проекты

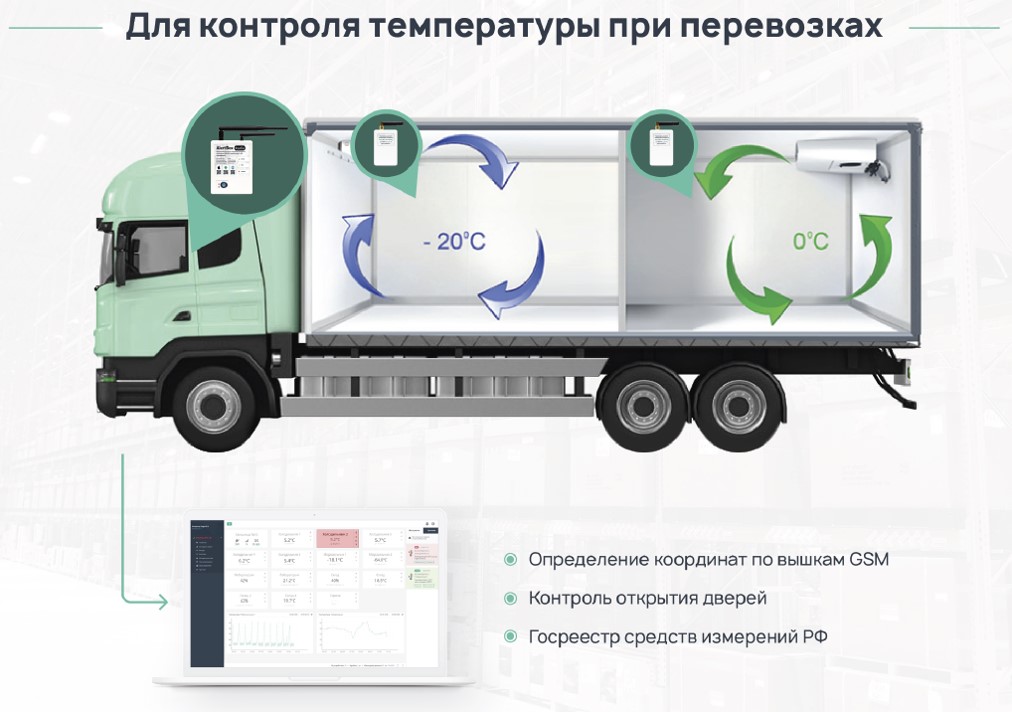

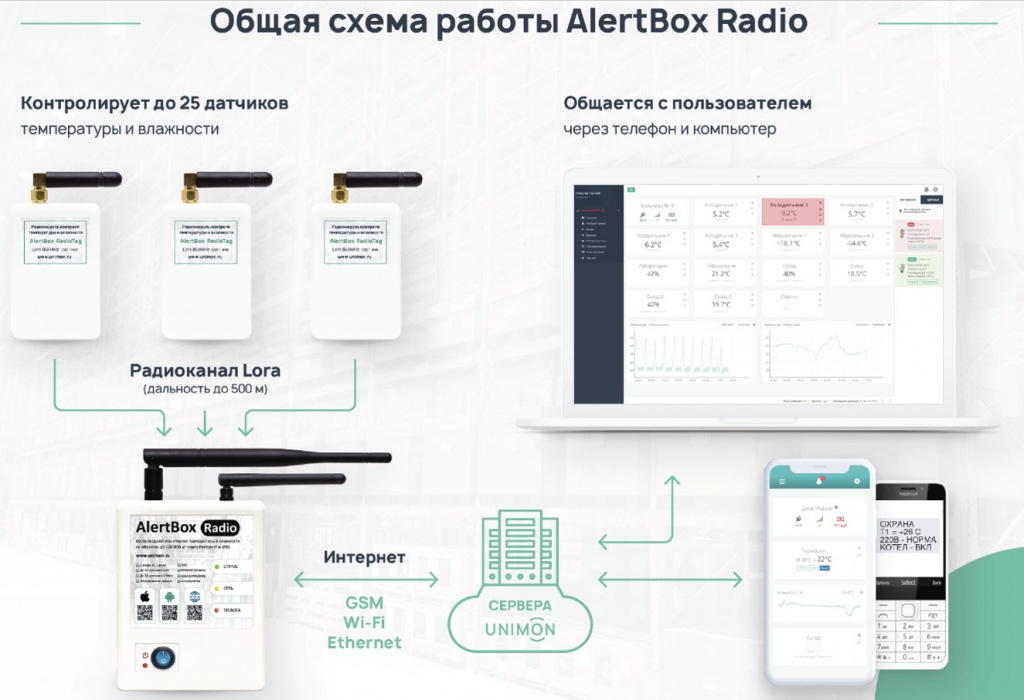

Компания Unimon на модулях S76S и S76G разработала AlertBoxRadio (рисунок 6а, 6б, 6в) — беспроводную систему мониторинга температуры, влажности и углекислого газа. Здесь беспроводная связь между контроллером и датчиком осуществляется по протоколу LoRaWAN.Система состоит из датчиков температуры и влажности, в которых используется S76S. В качестве базовой станции выступает контроллер. Через Интернет информация поступает на серверы Unimon, а далее — отображается в пользовательском ПО. Для AlertBoxRadio создано даже мобильное приложение, благодаря чему получение данных происходит оперативно. Такую систему можно применять для мониторинга микроклимата на складе, например, фармацевтических компаний, в лабораториях, для контроля температуры при перевозках в рефрижераторах и в холодильниках. Система работает в диапазоне –30…+100 °С.
Ещё один проект — «умное» уличное освещение от компании AirBit. В AirBit разработали световой контроллер, который управляется по протоколу LoRaWAN. Контроллер позволяет управлять каждым светильником по отдельности, имеет функции диммирования, акселерометр и возможности расширения с GPS. Использование системы «умного» освещения позволяет снизить расходы на электроэнергию до 30%, а окупаемость системы не превысит двух лет. Также на модулях S76G создана система дистанционного мониторинга в условиях карантина от компании «Интернет людей» (рисунок 7).

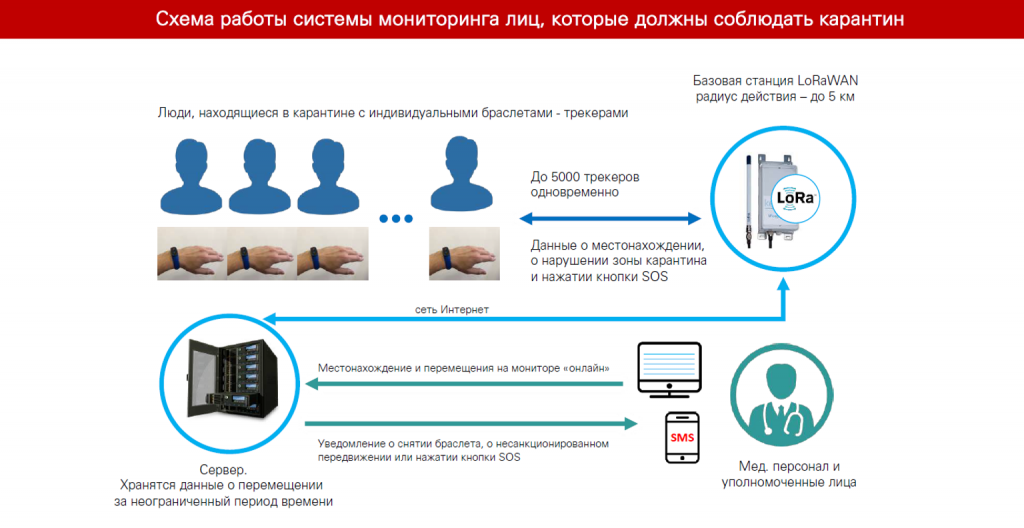

Конечным устройством стал компактный наручный браслет с датчиком снятия и кнопкой SOS. Встроенная батарея позволяет работать 144 ч без подзарядки. Определение координат происходит с помощью приемника. В интерфейсе онлайн-сервиса можно увидеть человека на карте, задать зону карантина, при входе-выходе из которой контролирующим органам поступит оповещение. Подобную систему можно использовать для отслеживания персонала на предприятии.

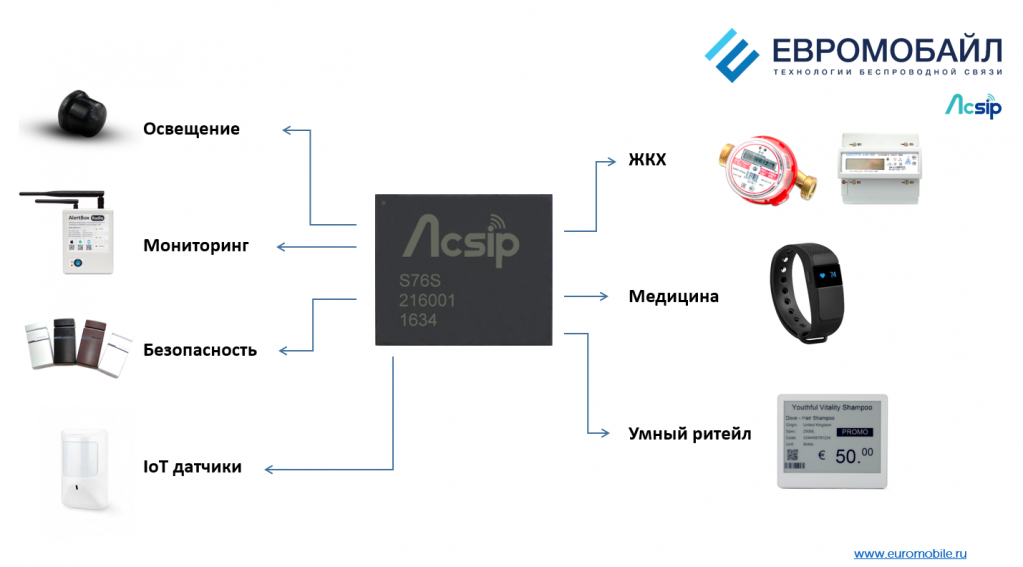

Сценариев применения модулей компании ACSiP много (рисунок 8). Модули могут стать элементами контроля показателей расхода электроэнергии, газа, датчиками контроля температуры, влажности, освещения и т. д. Выбор остается за компаниями, которые реализуют LoRaWAN-проекты.
Скачать pdf-версию статьи можно по ссылке.
