Питание будущего: обзор микросхемы PN8145T в бытовой электронике

Компания Chipown, ведущий поставщик передовых полупроводниковых решений, представила свою новую разработку в области микросхем ШИМ-преобразователей AC-DC - PN8145T. Он выделяется среди своих аналогов расширенным набором функций и параметров, сочетает в себе высокопроизводительный ШИМ-контроллер и высоковольтный силовой МОП-транзистор.

PN8145T состоит из интегрированного ШИМ-контроллера и силового высоковольтного MOSFET c пробивным напряжением 1200В, что позволяет использовать её для питания интеллектуальных счетчиков электроэнергии.

Основные характеристики PN8145T:

• Встроенный силовой MOSFET 1200В;

• Режим полной мощности Hi-mode (60кГц ШИМ);

• Режим Eco-mode (PFM-частотная модуляция);

• Режим «скачка» мощности (25кГц Burst-mode);

• Типовая мощность  (при 85-265  V  AC) 10Вт;

• Частотная модуляция для снижения ЭМИ;

• Потребление в режиме ожидания <50мВт;

• Встроенный плавный запуск;

• Встроенная схема высоковольтного старта;

• Полный набор защитных функций:

• Защита от перегрева OTP;

• Защита от перегрузки OLP;

• Регулируемая защита по току OCP;

• Защита от перенапряжения OVP;

• Защита от короткого замыкания SCP.

Основные области применения:

• Сетевые адаптеры;

• Вспомогательные источники питания для бытовой техники;

• Интеллектуальные счетчики электроэнергии (ИСЭ).

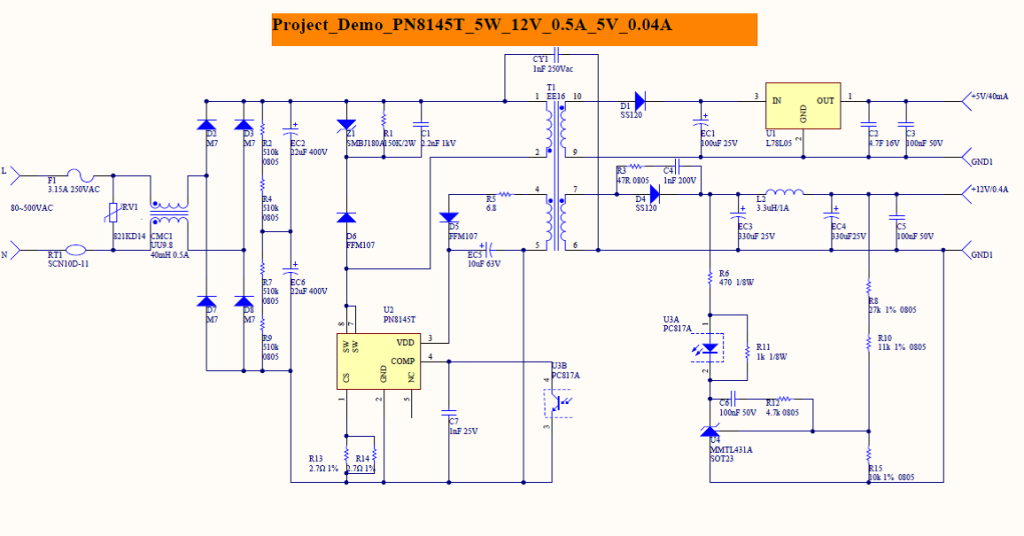

Пример применения микросхемы в источнике питания счетчика электроэнергии допускающий работу в диапазоне напряжений  85-500В переменного тока:
