BGS2 Rel.3

BGS2 Rel.3 от Cinterion купить в ЕвроМобайл
BGS2 Rel.3 от Cinterion купить в ЕвроМобайл
BGS2 Rel.3 от Cinterion купить в ЕвроМобайл

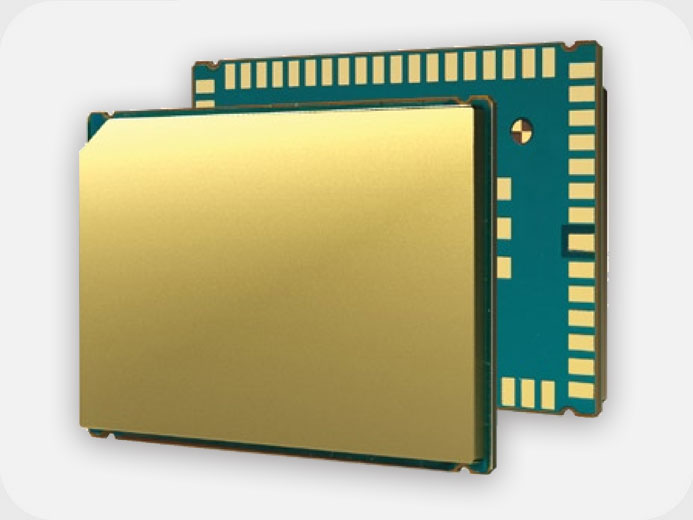

BGS2 Rel.3 - изображение

Производитель: Cinterion

Cinterion BGS2 Rel.3 - новая версия широко известного 2G/GPRS-модуля BGS2 Rel. 2.

Все характеристики предыдущего релиза сохранены, но добавилась поддержка IPv6, Fast Network Switch (ускоряет регистрацию в сети), улучшена работа DTMF, появился Bearer Independent Protocol (BIP) (удалённая загрузка профиля сотового оператора в SIM-карту), улучшен алгоритм Jamming Detection 2.0.

Cinterion BGS2 Rel.3 - новая версия популярного 2G/GPRS-модуля BGS2, уже зарекомендовавшего себя на рынке IoT/M2M в России и в мире.

GSM-модуль применяется в различных системах удалённого управления и мониторинг:

  • бортовые устройства спутникового мониторинга транспортных средств
  • переносные кассовые аппараты
  • медицинские приборы
  • беспроводные промышленные системы телеметрии
  • охранные системы,
а также другие IoT/М2М-приложения, где требуется беспроводная система передачи данных.

BGS2 Rel.3 идеален там, где требуется малое энергопотребление прибора, высокое качество звука, надёжная работа в GPRS-сети, миниатюрность.

Архитектура BGS2 является базовой для всех последующих моделей серии Industrial.

Особенности:

  • Informal Network Scan – сканирование GSM сети, получение информации обо всех базовых станциях в пределах «видимости» модуля (работает как с SIM-картой так и без неё).
  • Jamming Detection – определение факта глушения радиоканала.
  • Fast Shutdown – более быстрое и безопасное выключение GSM модуля.
  • 2M flash - память на «борту», доступно через ASC0, ASC1.
  • SSL протокол – безопасная передача данных.
  • PING Command – запрос времени отклика от сервера.
  • Adaptive Cell Lock – функция привязки модуля к базовой станции или группе станций.
  • Triangulation – определение местоположения GSM модуля по базовым станциям (опционально по 7 базовым станциям).
  • Audio Prompt – воспроизведение, сохранение, удаление аудио файлов в формате AMR из внутренней памяти модуля, возможно применять для организации голосового меню.

По сравнению с основной моделью BGS2, в версии 3 появились следующие характеристики:

  • Поддержка IPv6
  • Fast Network Switch: благодаря новым алгоритмам работы модуля, при работе с двумя подключёнными через внешний переключатель SIM-картами, значительно сократилось время переключения между ними и быстрее происходит регистрация в сети.
  • Split PS: раздельное питание усилителя мощности радиочастотного блока и блоков общего назначения:
    В режиме Split Power Supply использует два питающих напряжения:
    - модуль PA=Vbatt (усилитель мощности) может работать от 2,8 В;
    - модуль BB (цифровая часть) работает при Vmin > 3,3 В.
    Среди преимуществ раздельного питания следует выделить:
    - напряжение питания от 2,8 В;
    - возможность применения недорогих и компактных DC/DC-конвертеров (Vbatt < 3,3 В/0,2 A);
    - поддержка различных типов батарей (например, LFP батарей (3,2 В номинальное напряжение, 10 лет жизненный цикл);
    - возможность совершения звонка при напряжении батареи <3,3 В, использование её полного ресурса.
  • Улучшенная работа DTMF.
  • Bearer Independent Protocol (BIP): функционал, позволяющий осуществлять удалённую загрузку профиля сотового оператора в SIM-карту.
  • Улучшенный алгоритм Jamming Detection 2.0.

Технические характеристики

Частотный диапазон, МГц

BGS2-E: GSM 900/1800
BGS2-W: GSM 850/900/1800/1900

Передача данных

GPRS: Мультислот класс 10, поддержка Full PBCCH
CSD: V.110, RLP, «непрозрачный», 2.4, 4.8, 9.6, 14.4 кбит/с
USSD: PPP-стек для передачи данных по GPRS
SMS: текст и режим PDU
сохранение: на SIM-карту и 25 SMS на мобильное устройство
Передача SMS в качестве альтернативы по CSD или GPRS. Предпочтительный режим отправки может определяться пользователем.
Передача SMS по GSM
Факс: Group 3; Class 1

Управление

АТ-команды: Hayes 3GPP TS 27.007, TS 27.005, Gemalto M2M
AT-команды для совместимости с RIL

TCP/IP стек

Доступен через АТ-команды
Socket клиент и сервер для TCP, клиент для UDP
«прозрачный» TCP клиент и «прозрачный» UDP клиент
«прозрачный» TCP Listener
FTP клиент
HTTP клиент
SMTP клиент
POP3 клиент

Питание, В 3.3...4.5
Интерфейсы монтаж: LGA-площадки
2 последовательных интерфейса: ASC0, ASC1
Аудио: 1 аналоговый, 1 цифровой
UICC-интерфейс: 3V, 1.8V
6 GPIO
Аудио

голосовые кодеки:
HR (ETS 06.20)
Full rate FR (ETS 06.10)
Enhanced full rate EFR (ETS 06.50/06.60/06.80)
Adaptive Multi Rate AMR, функция Handsfree
эхо- и шумоподавление
7 различных ринг-тонов/мелодий
голосовые подсказки

Диапазон рабочих температур

Расширенный диапазон: -40°C...+90°C

Размеры, мм

27.6 x 18.8 x 2.7

Вес, г

3

JAVA™
Нет
Напряжение питания, В
2,8...4,5
Габариты, мм
27.6 × 18.8 × 2.7
Рабочая температура
-40°C…+90°C
Вес, гр
2,7
Ёмкость памяти
2MБ flash
Исполнение
Industrial
GSM
BGS2-W: 850/900/1800/1900 МГц; BGS2-E: 900/1800 МГц
PIN2PIN
BGS5, EHS5, AGS2
UART
Да
GPIO
Да
ADC
Да
Способ монтажа на печатную плату
LGA
Поколение технологии передачи данных
2G
Тип антенного разъёма
через LGA-поверхность
Статья в журнале "Беспроводные технологии", №1, 2015. GSM-модули Cinterion, Release 3
/
