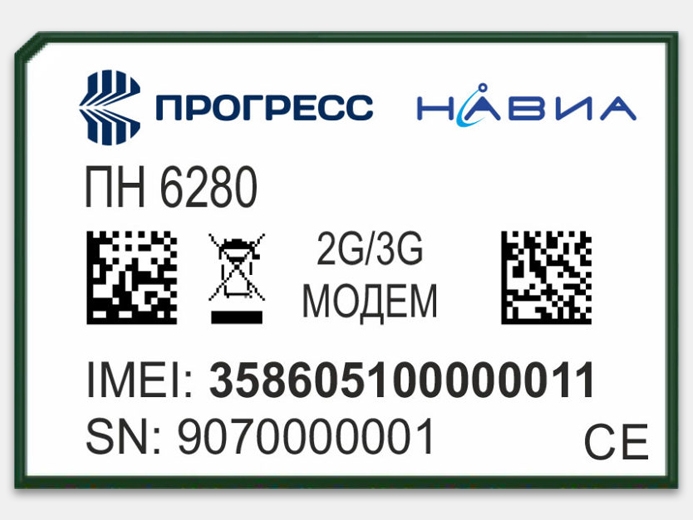

2G/3G модуль ПН6280
Производитель: Прогресс
ПН6280 - компактный модуль связи с поддержкой передачи данных по сетям 2G/3G.Модуль поддерживает голосовые вызовы, отправку и прием SMS, а также передачу данных через GPRS и другие протоколы.
ПН6280 — это малогабаритный модуль связи, разработанный для работы в сетях GSM 2G и UMTS 3G. Он поддерживает голосовые вызовы, отправку и прием SMS, а также передачу данных через GPRS и другие протоколы. Благодаря компактным размерам и поддержке различных интерфейсов, ПН6280 легко интегрируется в телекоммуникационные системы и IoT-устройства.
Основные особенности:
- Частотные диапазоны: GSM 900/1800, UMTS 900/2000.
- Поддержка передачи данных: HSPA, UMTS, EDGE, GPRS.
- Интерфейсы: UART, USB, SPI, GPIO, аудио.
- Энергопотребление: Низкий уровень потребления в спящем режиме.
- Широкий диапазон рабочих температур: от -40°C до +85°C.
Применение:
- IoT-устройства.
- Телекоммуникационные системы.
- Устройства мониторинга и передачи данных.
Основные характеристики ПН6280
| Характеристика | Описание |
|---|---|
| Частотный диапазон, МГц | GSM 900/1800; UMTS 900/2000 |
| Скорость передачи данных, Кбит/с | HSPA: 7200 (DL), 384 (UL); EDGE: 236,8 (DL), 236,8 (UL); GPRS: 85,6 (DL), 85,6 (UL) |
| Интерфейсы | UART (1-3 опционально), SPI (master), USB (опционально), GPIO (6), аудио цифровой интерфейс |
| Напряжение питания, В | 3,2 ... 4,2 |
| Ток потребления, мА | Power Off: 0,08; Sleep: 6; GSM голос: до 300; UMTS голос: до 550; GPRS: до 600; EDGE: до 450; HSDPA/HSUPA: до 600 |
| Рабочая температура | -40°C до +85°C |
| Выходная мощность, Вт | 2 для GSM 850/900; 1 для GSM 1800/1900; 0,25 для UMTS |
| Чувствительность, dBm | -109 для GSM; -109 для WCDMA |
| Другое | Поддержка подавления шумов; встроенные протоколы TCP/UDP, FTP/HTTP, DTMF |
| Тип антенного разъёма | Подключение внешней антенны |
| Способ монтажа | Поверхностный монтаж (SMD) |
| Поколение технологии передачи данных | 2G/3G |
- Ток потребления в спящем режиме
- 6 мА
- Средний ток потребления
- GSM голос: до 300 мА; UMTS голос: до 550 мА; GPRS: до 600 мА; EDGE: до 450 мА; HSDPA: до 600 мА
- Напряжение питания, В
- 3,2 ... 4,2
- Габариты, мм
- 29,5 х 19,5 х 2,65
- Выходное сопротивление, Ом
- 50 Ом
- Энергопотребление
- GSM голос: до 300 мА; UMTS голос: до 550 мА; GPRS/EDGE/HSDPA: до 600 мА
- Рабочая температура
- -40°C...+85°C
- HSDPA
- Да
- HSPA
- Да
- Вес, гр
- 5
- USB
- опционально
- Исполнение
- Модуль
- GSM
- 900/1800 МГц
- UMTS
- 900/2000 МГц
- UART
- 1 интерфейс (опционально до 3)
- SPI
- Да
- GPIO
- 6 GPIO
- ADC
- Да
- Способ монтажа на печатную плату
- SMD
- Поколение технологии передачи данных
- 2G/3G
- Тип антенного разъёма
- Подключение внешней антенны
