Omnicomm LLS 20160 — цифровой датчик уровня топлива (различные бензины, летнее и зимнее дизельное топливо и другие жидкие нефтепродукты).

Датчик уровня топлива (ДУТ) LLS 20160 предназначен для измерения уровня топлива в топливных баках транспортных средств и стационарных топливохранилищ, преобразования его в цифровой код и выдачи его внешнему устройству.

Датчик LLS 20160 gt;может использоваться для таких видов топлива, как различные бензины, летнее и зимнее дизельное топливо и другие жидкие нефтепродукты, которые сохраняют свое агрегатное состояние в рабочем диапазоне температур.

Датчик LLS 20160 устанавливается на транспортных средствах, к которым не предъявляются требования взрывозащиты оборудования.

Устройство

Одним из основных компонентов датчика уровня топлива (ДУТ) LLS 20160 является емкостной измеритель уровня, который выполняет линейное преобразование данных уровня топлива в электрическую емкость, измеряемую электронным блоком. Емкостной измеритель уровня может быть укорочен до 15 cм, при этом качество измерения и разрешающая способность датчика сохраняются. Электронный блок выполняет фильтрацию измеренных значений уровня, преобразование их в цифровой код.

Считывание цифровых данных производится по последовательному проводному цифровому интерфейсу RS-232 или RS-485.

В датчике уровня топлива (ДУТ) LLS 20160 организована гальваническая развязка между цепями источника питания, линиями последовательных интерфейсов RS-232, RS-485 и измерительной частью, включающей цепи корпуса и ёмкостного датчика уровня. Электрическая прочность гальванической изоляции составляет 2500 В.

Имеется возможность задавать смещение цифровой шкалы датчика, благодаря чему уровень топлива может быть приведен к единицам измерения длины (миллиметрам, дюймам и пр.) и точно соответствовать реальному значению уровня топлива в баке.

Конструкция

Корпус датчика выполнен из материала, стойкого к органическим растворителям и нагрузкам в широком диапазоне температур. Измерительная часть датчика (трубка) выполнена из стойкого к коррозии алюминиевого сплава. Защиту электрического кабеля от механических и атмосферных воздействий обеспечивают гермоввод и металлорукав. Герметичный вибростойкий разъём значительно упрощает подключение и настройку датчика. Датчик комплектуется кабелем в гофрорукаве длинной 7м, имеющим на одной стороне ответную часть разъема.

Модификации

Датчик уровня топлива LLS 20160 поставляется в следующих модификациях длины его измерительной части: 700 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм и 3000 мм.

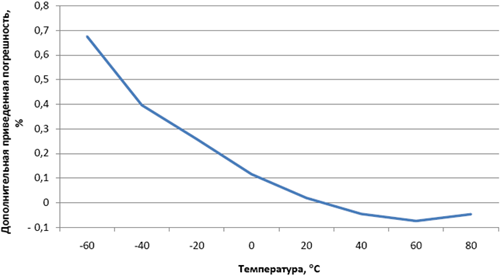

Температурная стабильность показаний

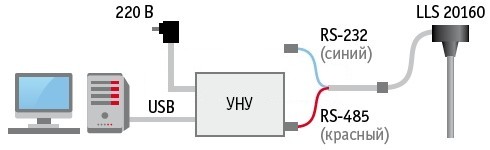

Cхема подключения к ПК

Технические характеристики
