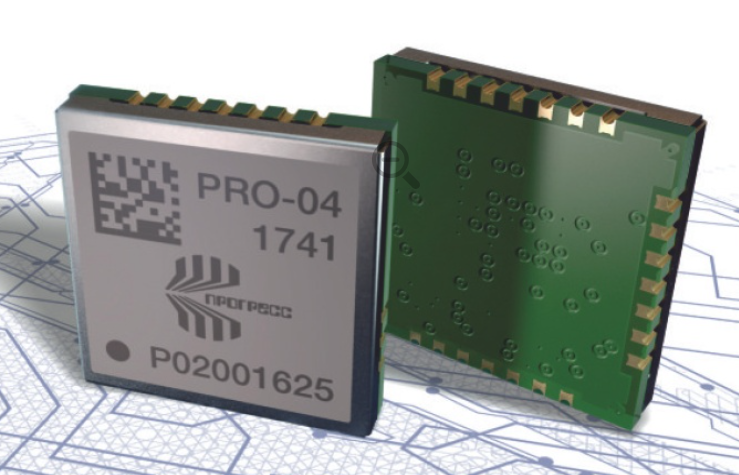

GNSS-модуль ПРО-04М
Производитель: Прогресс
Модуль ПРО-04М — это высокоточный навигационный прибор, предназначенный для определения координат и скорости объекта в реальном времени. Поддерживает сигналы ГЛОНАСС, GPS и Galileo, обеспечивает выдачу временных меток и взаимодействует с внешними устройствами через интерфейсы UART. Модуль идеально подходит для использования в системах спутниковой навигации и для повышения точности в приложениях, требующих синхронизации времени.ПРО-04М — это навигационный модуль, предназначенный для определения текущих координат и скорости объекта в реальном времени с использованием сигналов ГНСС, включая ГЛОНАСС, GPS, Galileo, SBAS и QZSS. Модуль может работать как в автономном, так и в дифференциальном режиме и поддерживает синхронизацию времени с национальными и системными шкалами времени. Благодаря встроенным интерфейсам UART, ПРО-04М легко интегрируется в различные системы спутниковой навигации, включая аппаратуру «ЭРА-ГЛОНАСС» и «Платон».
Основные особенности:
- Прием сигналов ГНСС: ГЛОНАСС L1OF, GPS L1 C/A, Galileo E1 B/C, SBAS L1 C/A, QZSS L1 C/A.
- Чувствительность: Высокая чувствительность с внешним МШУ, до -191 дБВт.
- Скорость обработки данных: Темп выдачи выходных данных до 10 Гц.
- Энергопотребление: Экономичный режим работы с минимальным энергопотреблением в режиме слежения.
- Интерфейсы: Два UART-интерфейса для обмена данными.
Применение:
- Аппаратура спутниковой навигации.
- Абонентские терминалы «ЭРА-ГЛОНАСС» и «Платон».
| Характеристика | Описание |
| Принимаемые сигналы ГНСС | ГЛОНАСС L1OF, GPS L1 C/A, Galileo E1 B/C, SBAS L1 C/A, QZSS L1 C/A |
| Количество каналов | 44 |
| Время до первого местоопределения |
Холодный старт: 27 секунд Теплый старт: 25 секунд Горячий старт: 21 секунд Повторный захват: 21 секунд |
| Чувствительность |
Ускорение: до 39,24 м/с² Скорость: до 515 м/с Высота: до 18000 м |
| Темп выдачи выходных данных | 1, 2, 5, 10 Гц |
| Параметры сигнала метки времени |
Частота выдачи: 1 импульс/с Длительность: от 10 до 2000 мкс Полярность: положительная и отрицательная |
| Протоколы обмена | бинарный, NMEA 0183, RTCM SC-104 |
| Интерфейсы | 2xUART |
| Напряжение питания |
Основное: 1,71 … 1,89 В Ввод-вывод: 1,7 … 3,6 В Резервное: 1,6 … 3,7 В |
| Ток потребления |
В режиме «обнаружение»: не более 120 мА В режиме «слежение»: не более 48 мА |
| Рабочая температура | -40 … +85 °C |
| Габариты | 13,7 x 14,3 x 2,6 мм |
- Напряжение питания, В
- 1,71 … 1,89
- Габариты, мм
- 13,7 x 14,3 x 2,6
- Рабочая температура
- -40 … +85 °C
