GNSS-модуль G2
К сожалению, товар снят с производства, но у нас есть современные аналоги с улучшенными характеристиками.
Свяжитесь с нами, и мы бесплатно подберем лучшее решение.
Производитель: Neoway
Neoway G2 - GNSS-модуль с поддержкой BDS B1, GPS L1 и ГЛОНАСС L1. Имеет компактный квадратный форм-фактор 16 x 16 x 6,2.G7A - это оптимальное навигационное решение для приложений, где требуется высокая чувствительность, низкое энергопотребление, низкая стоимость компонентов и особое внимание уделяется месту на плате. Применяется для разработки и производства различных навигационных устройств.
Корпус: LCC, 13 контактов + встроенная керамическая антенна.

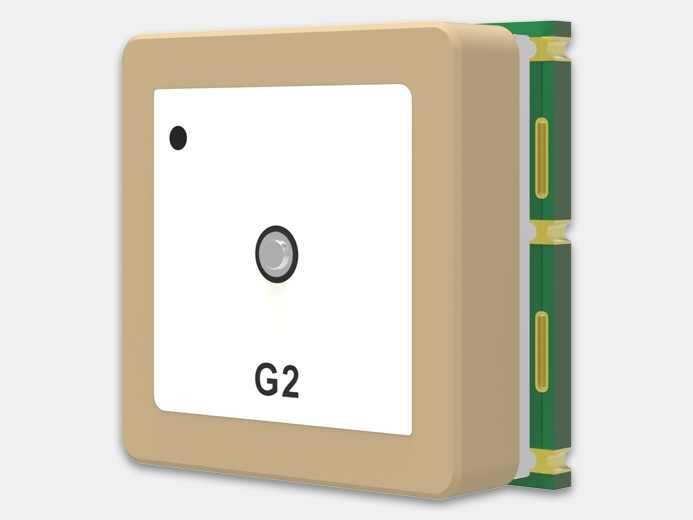

G2 - GNSS модуль, который поддерживает GPS/ГЛОНАСС/BDS/QZSS. Поддерживаются как мультисистемное совместное позиционирование, так и одиночное независимое позиционирование. Его размеры составляют 16 x 16 x 6,2 мм, что делает его идеально подходящим для промышленного применения со строгими требованиями к размерам.
В модуле используется 13-контактный корпус LCC и встроенная керамическая антенна, которая упрощает работу с SMT.
G2 обеспечивает высокую чувствительность, низкое энергопотребление и недорогие решения для позиционирования и навигации для автомобильных, портативных терминалов и терминалов интернета вещей.
В модуле используется 13-контактный корпус LCC и встроенная керамическая антенна, которая упрощает работу с SMT.
G2 обеспечивает высокую чувствительность, низкое энергопотребление и недорогие решения для позиционирования и навигации для автомобильных, портативных терминалов и терминалов интернета вещей.
Особенности
- Квадратный миниатюрный LCC-корпус со встроенной керамической антенной
- точное позиционирование (ГЛОНАСС, BDS, GPS), позволяющее управлять устройствами на основе местоположения
- высокая чувствительность в режиме трекинга: -162 дБм
- промышленное исполнение, широкий диапазон рабочих температур -40°C…+85°C
- низкое энергопотребление.
| Модуль | Модели | GPS | BDS | ГЛОНАСС | GAGAN |
| G2 | G2-B1 | да | да | ||
|
G2-D1 |
да | да | да |
Технические характеристики
| Характеристики ГЛОНАСС/GPS |
Режим приёмника: ГЛОНАСС L1, GPS L1, B DS L1 6 режимов, по умолчанию: ГЛОНАСС+BDS или GPS+BDS Скорость обновления навигационных данных до 10 Гц Точность горизонтального позиционирования: ＜3 м Точность скорости: < 0.1 м/с Чувствительность: Холодный старт -148 дБм Горячий старт -156 дБм Повторный захват -160 дБм Отслеживание -162 дБм TTFF: холодный старт: < 32 с горячий старт: < 1 с повторный захват: < 1 с |
| Интерфейсы |
питание, nRESET UART1: настраиваемый 4800bps до 256000 bps по умолчанию: 9600bps протоколы: NIMEA, RTCM |
| Диапазон рабочих температур | -40°C…+85°C |
| Напряжение питания | 2.7…3.6 В |
| Энергопотребление |
28 мА@3.3 В (отслеживание) 10 uA@3.3 В (режим покоя) |
| Резервное питание | 1.4…3.6 В |
| Корпус | LCC 13-pin + встроенная керамическая антенна |
| Размеры, мм | 16 x 16 x 6.2 |
- Базовый чип
- TD1030
- Частотный диапазон GPS, МГц
- L1 1575,42 ±0,5
- Частотный диапазон ГЛОНАСС, МГц
- L1 1597,5…1605,9
- Система подавления помех
- Да
- Период выдачи выходных данных, секунд
- 0,1…255
- Ток потребления в спящем режиме
- 10 мкА @ 3,3 В
- Интерфейс обмена
- UART
- Напряжение питания, В
- 2,7...3,6
- ESD-защита
- Да
- Габариты, мм
- 16 x 16 x 6,2
- Рабочая температура
- -40°C…+85°C
- Способ монтажа на печатную плату
- LCC
- Количество каналов сопровождения
- 32
- Количество каналов захвата
- 32
