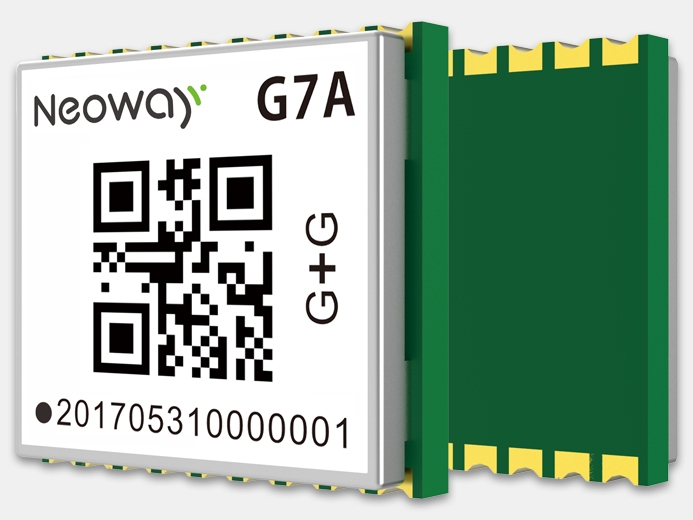

GNSS-модуль G7A
G7A — ГНСС-модуль с поддержкой GPS/ГЛОНАСС/BDS/QZSS. Компактный ГЛОНАСС/BDS/GPS модуль G7A применяется там, где важны миниатюрные размеры.
GNSS-модуль G7
К сожалению, товар снят с производства, но у нас есть современные аналоги с улучшенными характеристиками.
Свяжитесь с нами, и мы бесплатно подберем лучшее решение.
Производитель: Neoway

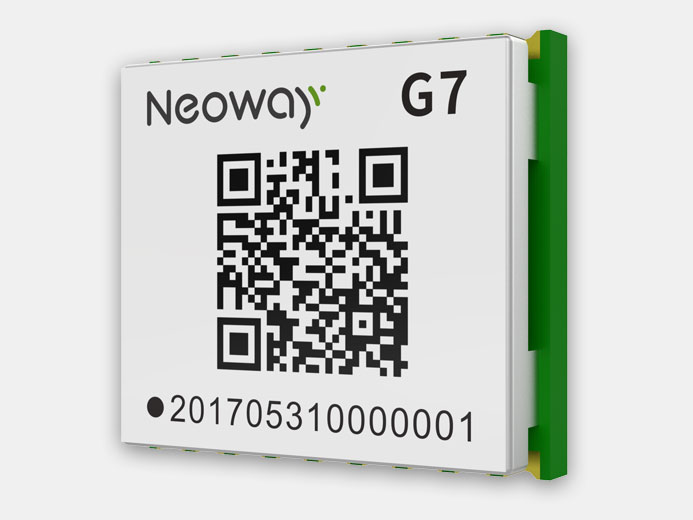

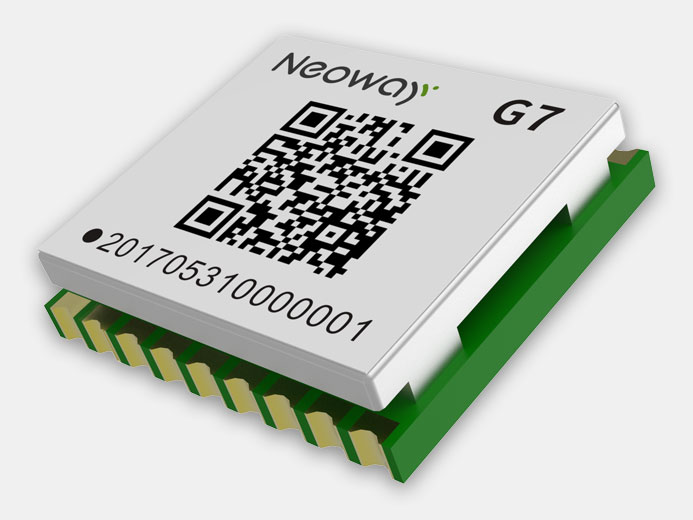

G7 — ГНСС-модуль с поддержкой ГЛОНАСС L1/BDS B1/GPS L1. Компактный ГЛОНАСС/BDS/GPS модуль G7 применяется там, где важны миниатюрные размеры.Модуль выполнен в прямоугольном LCC-корпусе, контакты расположены на его нижней части, что облегчает процесс поверхностного монтажа. Отличается высокой чувствительностью и низким энергопотреблением. Позволяет создавать недорогие решения для навигации и позиционирования, а также носимые устройства и ИоТ-терминалы.
G7 — ГНСС-модуль с поддержкой ГЛОНАСС L1/BDS B1/GPS L1. Компактный ГЛОНАСС/BDS/GPS модуль G7 применяется там, где важны миниатюрные размеры. Модуль выполнен в прямоугольном LCC-корпусе, контакты расположены на его нижней части, что облегчает процесс поверхностного монтажа. Отличается высокой чувствительностью и низким энергопотреблением. Позволяет создавать недорогие решения для навигации и позиционирования, а также носимые устройства и ИоТ-терминалы.
Особенности
- точное позиционирование (ГЛОНАСС, BDS, GPS), позволяющее управлять устройствами на основе местоположения
- высокая чувствительность в режиме трекинга: -165 дБм
- промышленное исполнения, широкий диапазон рабочих температур -40°C…+85°C
- низкое энергопотребление.
Технические характеристики
| Характеристики ГЛОНАСС/GPS |
Режим приёмника: ГЛОНАСС L1, GPS L1, B DS L1 6 режимов, по умолчанию: ГЛОНАСС+BDS или GPS+BDS Скорость обновления навигационных данных до 10 Гц Точность горизонтального позиционирования: ＜3 м Точность скорости: < 0. 1 м/с Чувствительность: трекинг — 165 дБм Получение данных: — 148 дБм TTFF: холодный старт: < 28 с тёплый старт: < 1 с повторный захват: < 1 с |
| Интерфейсы |
питание, nRESET UART1: настраиваемый 4800bps до 230400 bps по умолчанию: 9600bps протоколы: NIMEA, RTCM |
| Диапазон рабочих температур | -40°C…+85°C |
| Напряжение питания, В | 2.7…3.6 |
| Энергопотребление |
25 мА при 3.3 В (непрерывно) 20 uA при 3.3 В (режим энергосбережения) |
| Резервное питание, В | 1.4…3.6 |
| Корпус | LCC 18-pin |

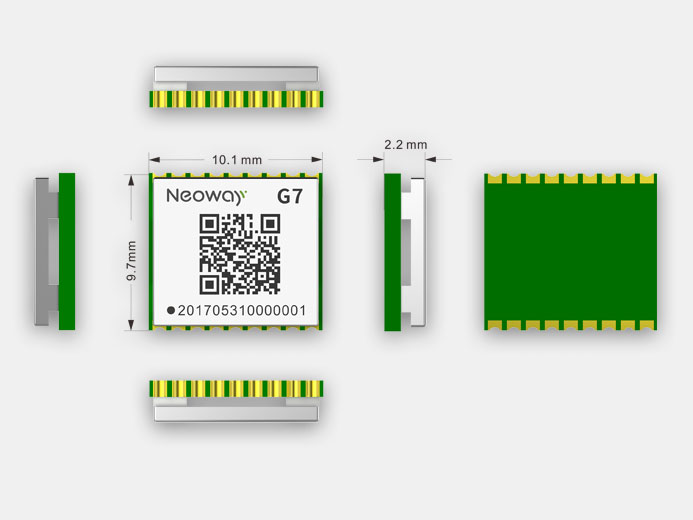

| Размеры, мм | 10.1 x 9.7 x 2.2 |
| Вес, г | <6 |
- Базовый чип
- TD1030
- Частотный диапазон GPS, МГц
- L1 1575,42 ±0,5
- Частотный диапазон ГЛОНАСС, МГц
- L1 1597,5…1605,9
- Система подавления помех
- Да
- Период выдачи выходных данных, секунд
- 0,1…255
- Ток потребления в спящем режиме
- 20 мкА @ 3,3 В
- Интерфейс обмена
- UART
- Напряжение питания, В
- 2,7...3,6
- ESD-защита
- Да
- Габариты, мм
- 9,7 x 10,1 x 2,8
- Рабочая температура
- -40°C…+85°C
- PIN2PIN
- KL3333
- Способ монтажа на печатную плату
- SMD
- Количество каналов сопровождения
- 56
- Количество каналов захвата
- 56
