ГЛОНАСС модуль SL3333
Распродажа
Производитель: НАВИА

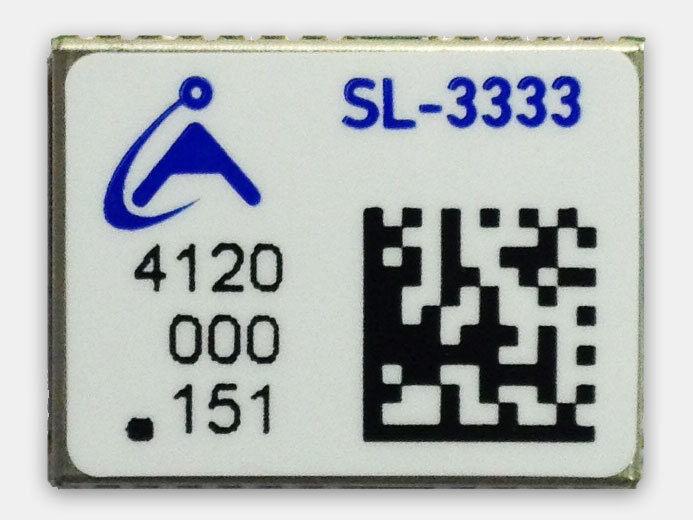

ГЛОНАСС-модуль SL3333 – это новый навигационный приёмник производства НАВИА, выполненный в популярном форм-факторе 12 х 16 мм на базе чипсета последнего поколения MediaTek MT3333. Главными достоинствами модуля являются его небольшие габаритные размеры и энергопотребление, а так же доступная цена.
Приёмник использует весь спектр ГНСС систем: GPS, ГЛОНАСС, Galileo, QZSS и, в будущем, BeiDou. SL3333 отличается высокой чувствительностью, малым энергопотреблением и быстрым временем первой фиксации (TTFF). Модуль включает в себя 12-ступенчатую систему подавления помех. Напряжение питания модуля составляет 2.8 – 4.2 В, что позволяет успешно использовать его в проектах с питанием от LiPol батарей. Связь с модулем осуществляется через UART, выдача данных происходит по протоколу NMEA.
ГЛОНАСС-модуль SL3333 – это новый навигационный приёмник производства НАВИА, выполненный в популярном форм-факторе 12 х 16 мм на базе чипсета последнего поколения MediaTek MT3333. Главными достоинствами модуля являются его небольшие габаритные размеры и энергопотребление, а так же доступная цена.
Приёмник использует весь спектр ГНСС систем: GPS, ГЛОНАСС, Galileo, QZSS и, в будущем, BeiDou. SL3333 отличается высокой чувствительностью, малым энергопотреблением и быстрым временем первой фиксации (TTFF). Модуль включает в себя 12-ступенчатую систему подавления помех. Напряжение питания модуля составляет 2.8 – 4.2 В, что позволяет успешно использовать его в проектах с питанием от LiPol батарей. Связь с модулем осуществляется через UART, выдача данных происходит по протоколу NMEA.
Технические характеристики
| Чипсет | MTK MT3333 |
| Частоты |
GPS L1, 1575.42 МГц ГЛОНАСС L1, 1598.0625~1605.375 МГц GALILEO E1, 1575.42 МГц |
| Энергопотребление при 3.3 В, 1 Гц Update Rate |
GPS+ГЛОНАСС – 29 мА (слежение) GPS – 20 мА (слежение) |
| Чувствительность |
«Холодный» старт: -148 дБм Навигация: -163 дБм Слежение: -165 дБм |
| TTFF |
«Горячий» старт: 1 с «Тёплый» старт: 22 с «Холодный» старт: 25 с |
| Точность |
3.0 м без использования дифференцированного режима С применением поправок DGPS (SBAS(WAAS, EGNOS,MSAS)) – 2.5 м |
| Темп выдачи данных | до 10 Гц с шагом 1 Гц |
| Скорость | 4800\9600\…\115200 кбит/с |
| AGPS | Поддерживается |
| Функции | EASY, Always Locate, HotStill |
| Напряжение питания |
VCC: 2.8 В … 4.3 В VBACKUP: 2.0 В… 4.3 В |
| Поддерживаемые антенны |
Активная Пассивная |
| Резервное питание при 3 В | 7 мкA |
| Размеры, мм |
12 x 16 x 2.8 SMD монтаж |
| Диапазон рабочих температур | -40°C … +85°C |
- Базовый чип
- MT3333
- Частотный диапазон GPS, МГц
- L1 1575,42 ±0,5
- Частотный диапазон ГЛОНАСС, МГц
- L1 1597,5…1605,9
- Система подавления помех
- Да
- Период выдачи выходных данных, секунд
- 0,2…255
- Ток потребления в спящем режиме
- 7 мкА
- Интерфейс обмена
- UART
- Напряжение питания, В
- 2,8...4,3
- ESD-защита
- Да
- Габариты, мм
- 12 x 16 x 2,8
- Рабочая температура
- -40°C…+85°C
- PIN2PIN
- G6
- Способ монтажа на печатную плату
- SMD
- Количество каналов сопровождения
- 33
- Количество каналов захвата
- 99
