LoRa-модуль S78S
Производитель: Acsip

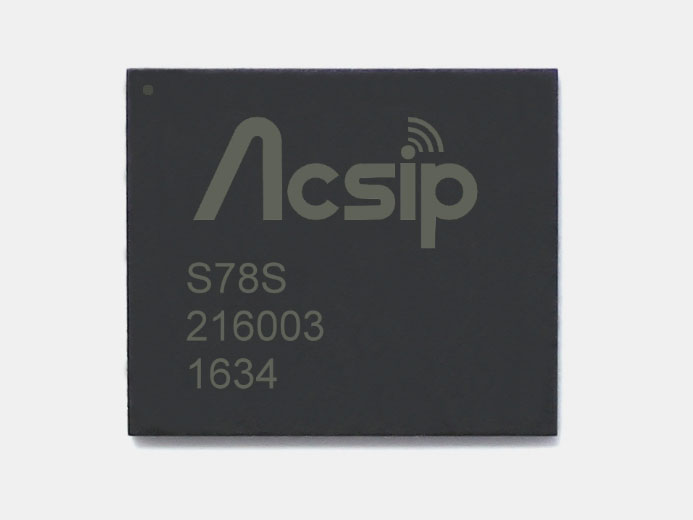

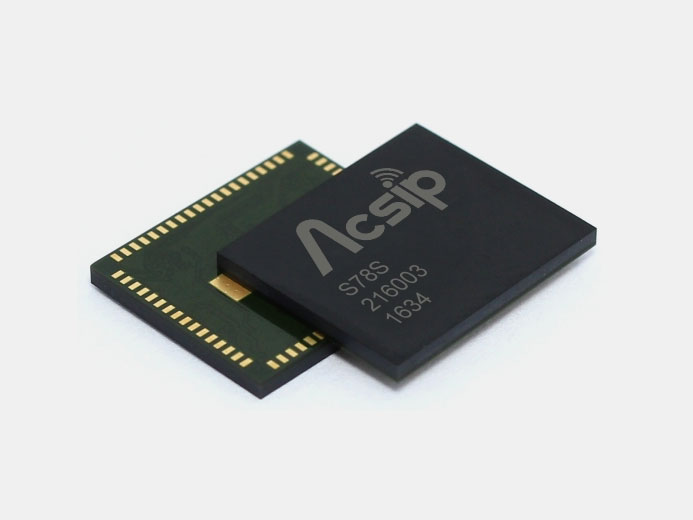

LoRa-модуль S78S выполнен в форм-факторе SiP (технология единого корпуса). Имеет «на борту» чип Semtech SX1278 и 32-bit Cortex M0L MCU (STM32L073x) сверхнизкой мощности, поддерживает ISM-диапазоны 433 МГц или 470 МГц.Поддерживает двухстороннюю связь, дальность действия - до 16 км (по результатам тестирования производителя).
LoRa-модуль S78S выполнен в форм-факторе SiP (технология единого корпуса). Имеет «на борту» чип Semtech SX1278 и 32-bit Cortex M0L MCU (STM32L073x) сверхнизкой мощности, поддерживает ISM-диапазоны 433 МГц или 470 МГц.
Поддерживает двухстороннюю связь, дальность действия - до 16 км (по результатам тестирования производителя).

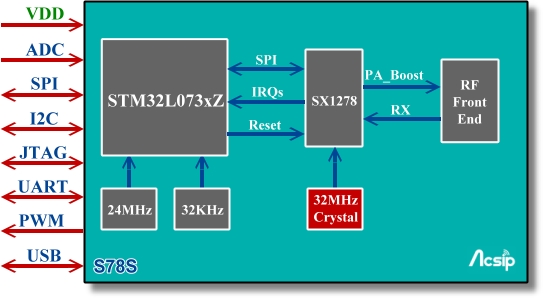

Блок-диаграмма
LoRa-модуль S78S оснащён различными интерфейсами: I²C/SPI/UART/GPIO, настроенной RF-частью, для разработчиков доступен полный SDK-комплект, что может значительно помочь уменьшить размер готового изделия и снизить затраты на разработку любых приложений LoRa.
Технические характеристики
| Компактный размер, мм | 13 x 11 x 1.1 |
| Монтажная поверхность | LGA (модуль готов для эпоксидной формовки) |
| Память | до 192 Килобайт Flash и 20 Килобайт RAM |
| RF выход по сравнению с питанием |
+14 дБ (EU868) +20 дБ (опционально) |
| Скорость передачи данных (программируемая) | до 300 кбит/с |
| Чувствительность | менее -137 дБм |
| Модуляция | FSK, GFSK, MSK, GMSK, LoRa и OOK |
| Пакетная передача данных | до 256 байт с CRC |
| Встроенный датчик температуры и индикатор низкого уровня заряда батареи | да |
- Частотный диапазон
- 433 или 470 МГц
- Базовый чип
- Semtech SX1278
- Напряжение питания, В
- 3,3
- Процессор
- Cortex M0L MCU 32-bit
- Габариты, мм
- 13 x 11 x 1,1
- Количество ядер процессора
- 1
- Модуляция
- FSK, GFSK, MSK, GMSK, LoRa и OOK
- Рабочая температура
- -20°C…+70°C
- SDK
- Да
- Тип корпуса
- SIP
- UART
- Да
- SPI
- Да
- GPIO
- Да
- Способ монтажа на печатную плату
- LGA
- Тип антенного разъёма
- через LGA-поверхность
