mPLS8-E
Акция
Распродажа
Производитель: Cinterion

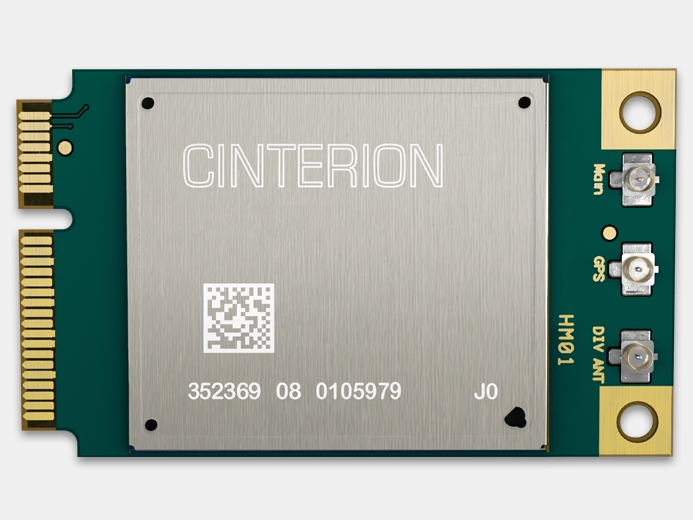

Cinterion mPLS8-E - беспроводная плата от Thales, выполнена в форм-факторе PCI.mPLS8-E предназначена для обеспечения высокоскоростной передачи данных в системах IoT/M2M, поддерживает ГНСС.
Поддерживает LTE Cat. 3 с переходом на 2G/3G, скорость до 100 Мбит/с (DL) и до 50 Мбит/с (UL).
Работает по принципу Plug&Play (подключай-и-работай) и встроенным 52-контактным коннектором.
Cinterion LTE Cat. 3 mPLS8-E от Gemalto - IoT/M2M PCI-плата, предназначенная для беспроводной передачи данных, поддерживает ГНСС. mPLS8-E оптимизирована для операций с высокой пропускной способностью благодаря поддержке новейшей технологии 3GPP Rel. 8/9 LTE. mPLS8-E обеспечивает скорость передачи данных до 100 Мбит/с (DL) и до 50 Мбит/с (UL).
Работает по принципу Plug&Play, благодаря своему форм-фактору со встроенным 52-контактным коннектором.
mPLS8-E - это идеальное решение для организации передачи данных в различных IoT/М2М приложениях, где предъявляются жёсткие требования к сетевым соединениям:
Работает по принципу Plug&Play, благодаря своему форм-фактору со встроенным 52-контактным коннектором.
mPLS8-E - это идеальное решение для организации передачи данных в различных IoT/М2М приложениях, где предъявляются жёсткие требования к сетевым соединениям:
- защищённые мобильные компьютеры
- системы безопасности
- медицинское оборудование
- платёжные системы
- шлюзы-маршрутизаторы.
Две площадки для разнесённых антенн позволяют обеспечить улучшенную скорость передачи данных. Оптимизированная площадка для ГНСС-антенны устраняет гашение GPS и обеспечивает более стабильную производительность.
Особенности LTE Cat. 3 PCI-платы mPLS8-E:
- Выполнена на базе IoT-модуля Cinterion PLS8 с поддержкой выскоскоростного стандарта LTE Cat 3 и переходом на 2G/3G
- Встроенная фунция ГНСС
- LTE Cat. 3: DL/UL, 100 Мбит/с/50 Мбит/с
- HSPA+ 2 диапазона: DL/UL, Cat. 24/Cat. 6, DL/UL, 42 Мбит/с/5.76 Мбит/с
- UMTS: DL/UL, 384 кбит/с
- EDGE класс 12: DL/UL, 237 кбит/с
- GPRS класс 12: DL/UL, 85.6 кбит/с
Технические характеристики
| Частотный диапазон, МГц |
5 диапазонов LTE (FDD) (1, 3, 7, 8, 20) 800, 900, 1800, 2100 и 2600 МГц с 2x2 DL-MIMO 3 диапазона UMTS/WCDMA (1, 3, 8): 900, 1800, и 2100 МГц с RX diversity 2 диапазона GSM/GPRS/EDGE: 900 и 1800 МГц с DARP/SAIC поддержкой |
| Скорость передачи данных |
LTE Cat. 3 DL/UL до: 100 Мбит/с/50 Мбит/с HSPA+ DL Cat. 24/UL Cat. 6, DL/UL max: 42 Мбит/с/5.76 Мбит/с UMTS DL/UL: max. 384 kbps EDGE класс 12 DL/UL: до 237 кбит/с GPRS класс 12 DL/UL: до 85.6 кбит/с |
| Управление | AT команды |
| Интерфейсы |
52-контактный разъём 2 USB 2.0 UART 4 GPIO Держатель карты 3FF UICC (USIM IF # 1) 2 встроенных разъёма Hirose 3 мм U.FL для главной и RX-Diversity антенн ГНСС |
| ГНСС поддержка |
GPS/ГЛОНАСС/GALILEO |
| Питание, В | 3.3 (+/- 5%) |
| Диапазон рабочих температур | -40°C...+85°C |
| Размер, мм | 50.95 x 30 x 4.7 |
- JAVA™
- Нет
- Напряжение питания, В
- 3,3 (+/- 5%)
- Процессор
- Нет
- Габариты, мм
- 50,95 x 30,00 x 4,70
- Рабочая температура
- -40°C…+85°C
- USB
- 2.0
- Исполнение
- Industrial Plus
- ГЛОНАСС/GPS
- Да
- Поддержка Diversity
- Да
- LTE
- LTE Cat. 3: 2, 4, 5, 17
- UART
- Да
- GPIO
- 4
- Поколение технологии передачи данных
- 4G Cat. 3
- Тип антенного разъёма
- U.FL для главной и RX-Diversity антенн
LTE/4G модуль Cinterion PLS8
LTE-модуль Cinterion PLS8: 156 LGA-площадок, USB, ГЛОНАСС/GPS, цифровой аудиоинтерфейс (PCM или I²S), разнесённая антенна 2x2 MIMO
LTE-модуль Cinterion ELS81
Cinterion ELS81 - 4G Cat. 4, встроенная Java™ ME 3.2, 18 МБ RAM и 31 МБ Flash, USB, площадки для разнесённых антенн RX, ASC0 (до 3 Мбит/с), 16 GPIO, ASC1 (RXD, TXD, RTS, CTS), SPI, PWM, счётчик импульсов, ADC и I²C
LTE-модуль Cinterion PLAS9
Cinterion® PLAS9 IoT поддерживает LTE Cat.6 до 300 Мбит/с, USB 3.0, площадки для первичной и вторичной антенн, 10 GPIO, 2 ADC, 2 UICC (SIM/MIM) интерфейса 1.8V/3V.
LTE-модуль Cinterion PLS62
Cinterion® PLS62-W: 12 диапазонов LTE Cat 1 LTE, JAVA, площадки для RX-diversity/MIMO антенн, USB 2.0, ASC0, ADC и I²C, 2х UICC и U/SIM карт интерфейс 1.8V/3V, 16х GPIO: ASC1, SPI, быстрое отключение, идентификация состояния сети, PWM, счётчик импульсов, TX-индикатор, 700 МГц-индикатор
LTE Cat. 16 модуль PLPS9
LTE Cat. 16 модуль PLPS9: до 1 Гбит/с, Linux, 4x4 MIMO, LGA, USB 3.0, UART, I²C, SDIO, USIM, Audio: I²S, PCM, ГНСС
mPLS62-W
mPCI-плата Cinterion® mPLS62-W: LTE Cat. 1 LTE, JAVA, 52-контактный разъём, 2 USB 2.0, UART, 4 GPIO, держатель карты 3FF UICC (USIM IF # 1), 2 встроенных разъёма Hirose 3 мм U.FL для главной и RX-Diversity антенн
mPLAS9-W
mPLAS9-W: PCI-плата LTE Cat. 6, 52-контактный разъём, 2 USB 2.0, UART, 4 GPIO, держатель карты 3FF UICC (USIM IF # 1), 2 встроенных разъёма Hirose 3 мм U.FL для главной и RX-Diversity антенн
CL31
CL31 - первый в линейке Cinterion SoM-модуль с поддержкой LTE, Wi-Fi, Bluetooth, отличается наличием предустановленных решений для реализации функций биометрии в продукте.

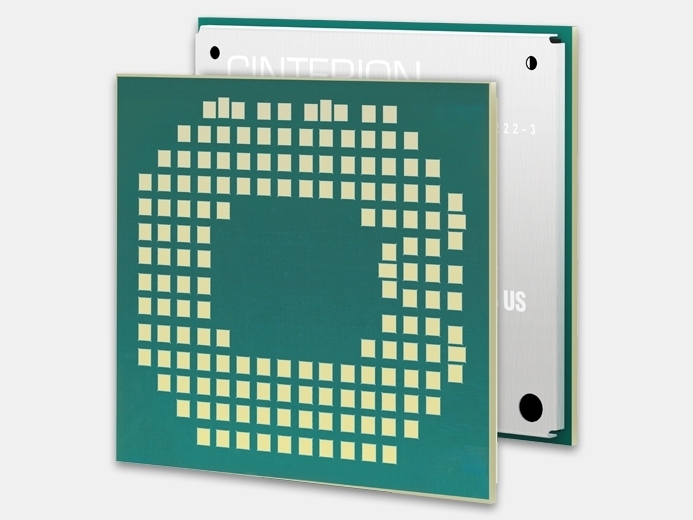

LTE-модуль Cinterion PLS63-W
