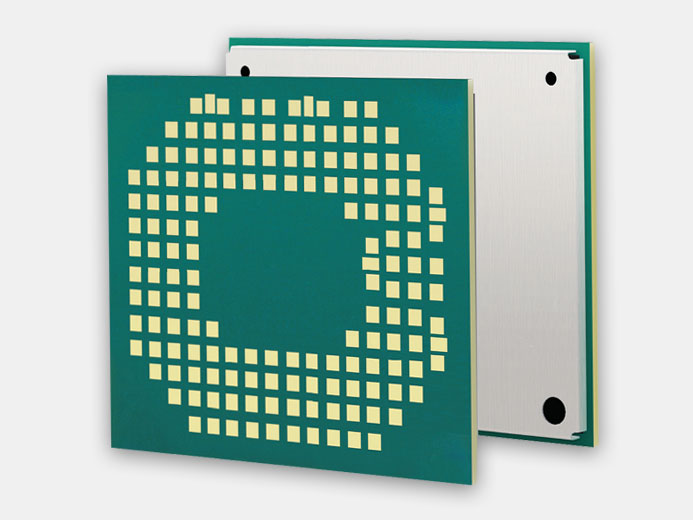

LTE/4G модуль Cinterion PLS8 - изображение

Производитель: Cinterion

Коммуникационный модуль Cinterion PLS8 обеспечивает высокоскоростную передачу данных в интернете вещей и M2M-системах по каналам сотовой связи.

PLS8 поддерживает LTE Cat. 3 и скорость передачи данных до 100 Мбит/с (DL) и до 50 Мбит/с (UL).

PLS8 имеет версии PLS8-E и PLS8-US и совместим с модулями Cinterion, поддерживающими GSM/3G, CDMA  технологии.

PLS8 оснащён: USB 2.0, 2x2 MIMO разнесённая антенна, имеет 156 LGA площадок, поддерживает ГЛОНАСС/GPS.
LTE-модуль Cinterion PLS8 - сотовый IoT/M2M модуль будущего, представляющий собой SMART решение для беспроводной передачи данных. PLS8 оптимизирован для операций с высокой пропускной способностью благодаря поддержке новейшей технологии 3GPP Rel. 9 LTE. PLS8 обеспечивает скорость передачи данных до 100 Мбит/с (DL) и до 50 Мбит/с (UL).

PLS8 и его модификации PLS8-E и PLS8-US поддерживают глобальное покрытие и надёжность соединения даже в роуминге, пересекая различные беспроводные сети. Для защиты инвестиций PLS8 совместим другими платформами M2M, GSM/3G, CDMA модулей Cinterion: PHS8 и PXS8/PVS8.

PLS8 - это идеальное решение для организации передачи данных в различных IoT/М2М приложениях, особенно там, где предъявляются жёсткие требования к сетевым соединениям:

  • защищённые мобильные компьютеры
  • системы безопасности
  • медицинское оборудование
  • платёжные системы
  • шлюзы и маршрутизаторы.

Две площадки для разнесённых антенн позволяют обеспечить улучшенную скорость передачи данных. Оптимизированная площадка для GPS-антенны устраняет гашение GPS и обеспечивает более стабильную производительность.

Уникальная LGA-технология Cinterion даёт возможность сбалансированного отвода тепла, что предотвращает деформацию и производитель может выбрать наиболее выгодный объём паяльной пасты для каждого отдельного приложения индивидуально.

Как и вся продукция Cinterion, PLS8 имеет все необходимые разрешения (FTA) и сертифицирован ведущими сотовые операторами по всему миру.

Особенности LTE-модуля PLS8

  • 4 LTE-диапазона
  • 3 UMTS/DC-HSPA+ диапазона
  • 2/3 GPRS/EDGE диапазона
  • Поддержка GPS/A-GPS/ГЛОНАСС
  • Технология LGA-монтажа
  • Расширенный температурный диапазон
  • USB 2.0
  • Поддержка различных операционных систем

Технические характеристики

Частотный диапазон, МГц PLS8-E:
LTE: 800/900/1800/2600
FDD-диапазон (20,8,3,7)
UMTS (WCDMA): 900/1800/2100
FDD-диапазон (8, 3,1)
GSM/GPRS/EDGE: 900/1800
PLS8-US:
LTE: 700/850/AWS(1700/2100)/1900
FDD-диапазон (17,5,4,2)
UMTS (WCDMA): 850AWS (1700/2100)/1900
FDD-диапазон (5,4,2)
GSM/GRPS/EDGE: 850/900/1800/1900
LTE (FDD 3GPP Релиз 8/9
2 x 2 MIMO
Скорость передачи данных LTE
DL: макс. 100 Мбит/с, UL: макс. 50 Мбит/с, 2x2 DL MIMO
HSPA+
DL: макс. 42 Мбит/с, UL: макс. 5.76 Мбит/с
UMTS
DL: макс. 384 кбит/с, UL: макс. 384 кбит/с
EDGE класс 12
DL: макс. 237 кбит/с, UL: макс. 237 кбит/с
GPRS класс 12
DL: макс. 85.6 кбит/с, UL: макс. 85.6 кбит/с
Управление AT команды
Интерфейсы 156 площадок на LGA поверхности
Площадка для первичной GSM/WCDMA/LTE антенны
Площадка для вторичной WCDMA Rx разнесённая & LTE DL-MIMO
Площадка для GPS антенны
Цифровой аудиоинтерфейс (PCM или I²S)
Высокоскоростной USB 2.0 интерфейс, до 480 Мбит/с
UICC и U/SIM кард 1.8 V и 3 V
Поддержка голоса HR, FR, EFR, AMR узкополосный и AMR широкополосный
Поддержка голоса для LTE через CSFB (с резервной коммутацией каналов), готовый для VoLTE
GPS/ГЛОНАСС характеристики Standalone GPS и ГЛОНАСС
Специальные AT команды для GNSS
A/GPS поддержка: standalone, XTRA®, CP E911
Протокол: NMEA-0183 V2.3
Вариант для временной буферизации NMEA потока
Чувствительность в режиме слежения: не более -158 дБм
Питание, В 3.3...4.2
Диапазон рабочих температур -40°C...+85°C
Размер, мм 29 x 33 x 2

JAVA™
Нет
Напряжение питания, В
3,3…4,2
Процессор
Нет
Габариты, мм
29 x 33 x 2
Рабочая температура
-40°C…+85°C
Вес, гр
4,5
USB
2.0
Исполнение
Industrial Plus
ГЛОНАСС/GPS
Да
Поддержка Diversity
Да
LTE
800/900/1800/2600 МГц
PIN2PIN
PHS8, PXS8, PVS8
Способ монтажа на печатную плату
LGA
Поколение технологии передачи данных
4G
Тип антенного разъёма
через LGA-поверхность
