ПР1803, ПР1803Н – серия модулей беспроводной связи на базе стандарта LTE Cat.4.

В соответствии со стандартом LTE Cat.4, модули могут поддерживать скорость восходящего канала до 50 Мбит/с и скорость нисходящего канала 150 Мбит/с. Стандарты UMTS (HSPA+/HSUPA) и GSM/GPRS/EDGE также поддерживается модулями серии ПР1803.

Особенности:

• Модули серии ПР1803 поддерживают сетевые протоколы: TCP/IP, UDP/IP, HTTP/FTP;
• Поддержка до пяти APN, и до пяти сокетов, одновременно;
• Поддержка двух SIM-карт;
• Прием/передача голоса в цифровом стандарте VoLTE;
• Основные области применения: роутеры, системы безопасности, POS, М2М телематика.

Основные характеристики*

LTE	Cat 4 (150 Мбит/c «вверх», 50 Мбит/с «вниз») 3GPP Release 9 FDD Полосы рабочих частот: FDD-LTE: B3/B7/B20 TDD-LTE: B38
UMTS/HSDPA/HSPA+	2100/900 МГц HSUPA: «вверх» – 5,76Мбит/с HSPA+: «вниз» – 21 Мбит/с
GSM/GPRS/EDGE	Полосы рабочих частот: GSM – 900 МГц DCS – 1800 МГц GPRS/EDGE: мультислот класс 12 «вверх» – 100 Кбит/с «вниз» – 85,6 Кбит/с
SMS	Режим «текст» Режим «PDU»
Аудио канал	VoLTE 1 «цифровой» выход Выход «стерео» Подавление эха/Подавление шума Кодек: FR/EFR/HR/AMR-NB /MP3 Диапазон частот до 48 КГц
Поддерживаемые протоколы приема/передачи	Пространство IP-адресов: Dual stack IPv4 / IPv6 TCP/IP, UDP/IP, HTTP/FTP
ГНСС	Прямой доступ через UART- порт Работа в режимах GPS, ГЛОНАСС/GPS «Холодный» старт – 28 с Режим Assisted GNSS («быстрый» старт)
Обновление встроенного ПО	Через UART и USB FOTA (Обновление по эфиру)
Интерфейсы	1 UART 1 USB 2.0 (высокоскоростной, 480 Мбит/с) 1 I² C 1 SDIO
GPIO	14 выводов, контроль через АТ команды
SIM	Поддержка карт 1,8 В и 3,0 В

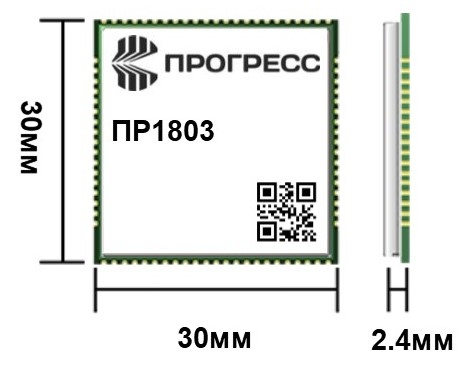

Конструктивное исполнениеe	Корпус LGA+LCC, 152 вывода, габаритные размеры 30 Х 30 Х 2,5 мм, вес не более 10 г.
Напряжение питания	3,3 – 4,2 В (номинал 3,8 В)
Диапазон рабочих температур	– нормальный рабочий режим (при полном соответствии директивам 3GPP): от минус 30 ºС до плюс 70 ºС – расширенный рабочий режим (сохранение работоспособности без соответствия директивам 3GPP): от минус 40 ºС до плюс 85 ºС – диапазон температур хранения: от минус 40 ºС до плюс 85 ºС
USB Драйвер	– Windows 7, 8, 10 – «Встроенный» (Embedded) Windows 7.x, 8.x, 10.x
Варианты исполнения	ПР1803 (LTE Cat.4+3G+2G) ПР1803Н (LTE Cat.4+3G+2G+ГНСС) – встроенный ГНСС чип

* Серия Модулей ПРОГРЕСС ПР1803 находится в процессе разработки. Все указанные технические данные будут уточняться в процессе проектирования
