RUTXR1 (LTE/Wi-Fi-роутер с монтажом в стойку)Протестировать

RUTXR1 - первый в линейке Teltonika монтируемый в стойку маршрутизатор, поддерживает LTE Cat. 6, оснащён резервными источниками питания и интерфейсами WAN, легко и удобно размещается в серверном шкафу.

RUTXR1 имеет две SIM-карты, USB, поддерживает передачу данных по Wi-Fi (2 диапазона) Wave-2 802.11ac. Отличается от остальных продуктов Teltonika Networks тем, что имеет SFP WAN и выделенные консольные порты.

Уникальный набор функций RUTXR1 позволяет использовать его в качестве основного устройства в небольшом или домашнем офисе с возможностями резервирования LTE, мощным Wi-Fi и отсутствием необходимости в дополнительном преобразователе SFP в Ethernet.

Многофункциональный промышленный роутер работает на базе RutOS и является идеальным выбором там, где требуется быстрое и сверхнадёжное соединение (например, при построении корпоративных сетей).

Технические характеристики

Характеристики мобильной передачи данных
Скорость передачи данных	4G (LTE) – Cat 6 до 300 Мбит/с 3G – до 42 Мбит/с
SIM	2 SIM-карты, Сценарии автоматического переключения: слабый сигнал, лимит данных, лимит SMS, роуминг, нет сети, сеть запрещена, сбой подключения для передачи данных
Состояние	Уровень сигнала, SINR, RSRP, RSRQ, количество отправленных / полученных байтов, подключённая полоса, агрегация несущих, IMSI, ICCID
SMS	SMS состояние, SMS конфигурации, отправка/прочтение SMS через HTTP POST/GET, Email в SMS, SMS на Email, SMS в HTTP, SMS в SMS, SMS автоответ
USSD	Отправка и чтение
Чёрный/белый список	Чёрный/белый список оператора
PDN	Возможность использования разных PDN для множественного доступа к сети и услуг
Управление диапазонами	Блокировка, отображение статуса используемого диапазона
APN	Auto APN
Режим моста	Прямое соединение (мост) между мобильным интернет-провайдером и устройством в локальной сети
Характеристики Wi-Fi
Стандарты/режимы	802.11b/g/n/ac Wave 2 (Wi-Fi 5) скорость передачи данных до 867 Мбит/с (2 диапазона, MU-MIMO), 802.11r, быстрый переход, Точка доступа (AP), Станция (STA)
Шифрование	WPA3-EAP, WPA3-SAE, WPA2-Enterprise-PEAP, WPA2-PSK, WEP; AES-CCMP, TKIP, режимы Auto Cipher, разделение клиентов
ESSID	ESSID скрытый режим
Wi-Fi пользователи	до 150 одновременных подключений
Хот-спот	Адаптивный портал (Hotspot), внутренний/внешний сервер Radius, встроенная настраиваемая лендинг-страница
ETHERNET
WAN	1x WAN порт 10/100/1000 Мбит/с, совместим с IEEE 802.3, IEEE 802.3u, 802.3az, поддержка auto MDI/MDIX
Fiber	1x SFP порт (не может работать одновременно с Ethernet WAN портом)
LAN	4x LAN порта, 10/100/1000 Мбит/с, совместим с IEEE 802.3, IEEE 802.3u, 802.3az, поддержка auto MDI/MDIX
Консоль	RS-232 (RJ45) консольный порт для настройки и отладки роутера
Сетевые характеристики
Маршрутизация	Статистическая маршрутизация, Динамическая маршрутизация (BGP, OSPF v2, RIP v1/v2, EIGRP, NHRP)
Сетевые протоколы	TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, FTP, SMTP, SSL v3, TLS, ARP, VRRP, PPP, UPNP, SSH, DHCP, Telnet, SNMP, MQTT, Wake on LAN (WOL), DLNA
VoIP passthrough	H.323 и SIP-alg - помощники протокола NAT, обеспечивающие правильную маршрутизацию пакетов VoIP
Контроль соединения	Ping, Wget, периодическая перезагрузка, LCP и ICMP для проверки ссылок
Firewall	перенаправление портов, правила трафика, пользовательские правила
DHCP	Выделение статического и динамического IP-адреса, DHCP Relay, Relayd
QoS/Smart Queue Management (SQM)	Организация очередей с приоритетом трафика по источнику/получателю, услуге, протоколу или порту, WMM, 802.11e
DDNS	Поддержка >25 сервис-провайдеров, другие могут быть настроены вручную
Резервное копирование сети	VRRP, мобильная передача данных, проводное подключение, оптоволокно и WiFi WAN, каждый из которых может использоваться в качестве автоматического аварийного переключения
Баланс нагрузки	Баланс интернет-трафика по нескольким WAN-соединениям
SSHFS	Возможность удалённой установки файловой системы через SSH протокол
Безопасность
Аутентификация	Общий ключ, цифровые сертификаты, X.509 сертификаты
Firewall	Предварительно настроенные правила брандмауэра могут быть включены через веб-интерфейс, неограниченная настройка брандмауэра через интерфейс командной строки; DMZ; NAT; NAT-T
Предотвращение атак	предотвращение DDOS (защита SYN-флуда, предотвращение атак SSH, предотвращение атак HTTP / HTTPS), предотвращение сканирования портов (SYN-FIN, SYN-RST, X-mas, флаги NULL, атаки сканирования FIN)
VLAN	Разделение VLAN на основе тегов
Контроль квоты мобильного трафика	Пользовательские лимиты данных для обеих SIM-карт
WEB фильтр	Чёрный список для блокировки нежелательных сайтов Белый список для указания только разрешённых сайтов
Контроль доступа	Гибкий контроль доступа пакетов TCP, UDP, ICMP, фильтр MAC-адресов
VPN
OpenVPN	Несколько клиентов и сервер могут работать одновременно, 12 методов шифрования
OpenVPN шифрование	DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
IPsec	IKEv1, IKEv2, с 5 методами шифрования для IPsec (DES, 3DES, AES128, AES192, AES256)
GRE	GRE туннелирование
PPTP, L2TP	Клиент/сервер могут работать одновременно, поддержка L2TPv3
Stunnel	Прокси-сервер, предназначенный для добавления функциональности шифрования TLS к существующим клиентам и серверам без каких-либо изменений в коде программы
DMVPN	Метод построения масштабируемых IPsec VPN
SSTP	Поддержка экземпляра клиента SSTP
Zerotier	Поддержка клиентов ZeroTier VPN
WireGuard	Поддержка клиентов и серверов WireGuard VPN
MODBUS
MODBUS TCP SLAVE
ID фильтрация	Ответить на один идентификатор в диапазоне [1; 255] или любой другой
Удалённый доступ	Разрешение удалённого доступа через WAN
Настраиваемые регистры	Блок настраиваемых регистров Modbus TCP, который позволяет читать/записывать файл внутри маршрутизатора и может использоваться для расширения функциональных возможностей ведомого устройства Modbus TCP
MODBUS TCP MASTER
Поддерживаемые функции	01, 02, 03, 04, 05, 06, 15, 16
Поддерживаемые форматы данных	8 bit: INT, UINT; 16 bit: INT, UINT (MSB или LSB first); 32 bit: float, INT, UINT (ABCD (big-endian), DCBA (little-endian), CDAB, BADC)
MODBUS RTU MASTER (RS232) (в разработке)
Скорость передачи данных	от 300 до 115200
Функции	01, 02, 03, 04, 05 (только для тревог), 06 (только для тревог), 15 (только для тревог), 16 (только для тревог)
Количество битов	от 5 до 8
Количество битов	1 или 2
Parity	None, Even, Odd
Поток	None, RTS/CTS, Xon/Xoff
MQTT шлюз
Шлюз	Позволяет отправлять команды и получать данные от Modbus Master через брокера MQTT
Данные на сервер
Протоколы	HTTP(S), MQTT, Azure MQTT, Kinesis
Мониторинг и управление
WEB UI	HTTP / HTTPS, статус, конфигурация, обновление FW, CLI, устранение неполадок, журнал событий, системный журнал, журнал ядра
FOTA	Обновление прошивки с сервера, автоматическое уведомление
SSH	SSH (v1, v2)
SMS	Статус SMS, конфигурация SMS, отправка/чтение SMS через HTTP POST/GET
Вызов	Перезагрузка, статус, включение / выключение мобильных данных, включение / выключение вывода
TR-069	OpenACS, EasyCwmp, ACSLite, tGem, LibreACS, GenieACS, FreeACS, LibCWMP, Friendly tech, AVSystem
MQTT	MQTT Broker, MQTT publisher
SNMP	SNMP (v1, v2, v3), SNMP Trap
JSON-RPC	Управление API через HTTP/HTTPS
Modbus	Modbus TCP состояние/контроль
RMS	Teltonika Remote Management Systems (RMS)
IoT платформы
Clouds of things	Позволяет отслеживать: данные устройства, мобильные данные, информацию о сети, доступность
ThingWorx	Позволяет отслеживать: тип WAN, IP-адрес WAN, имя оператора мобильной связи, мощность мобильного сигнала, тип мобильной сети
Cumulocity	Позволяет отслеживать: модель устройства, версию и серийный номер, идентификатор мобильной ячейки, ICCID, IMEI, тип подключения, оператора, мощность сигнала, тип WAN и IP-адрес
Azure IoT Hub	Может отправлять IP-адрес устройства, количество отправленных / полученных байтов, состояние мобильного подключения, состояние сетевого соединения, IMEI, ICCID, модель, производитель, серийный номер, версию, IMSI, состояние SIM-карты, состояние PIN-кода, сигнал GSM, WCDMA RSCP, WCDMA EC / IO, LTE RSRP, LTE SINR, LTE RSRQ, CELL ID, оператор, номер оператора, тип подключения, температура, количество ПИН-кодов для сервера Azure IoT Hub
Характеристики ПО
Процессор	4-ядерный ARM Cortex A7, 717 МГц
RAM	256 МБ, DDR3
FLASH	256 МБ, SPI Flash
WEB UI	Обновить прошивку из файла, проверить прошивку на сервере, профили конфигурации, резервную копию конфигурации
FOTA	Обновление прошивки/конфигурации с сервера
RMS	Обновить прошивку/конфигурацию для нескольких устройств одновременно
Сохранение настроек	Обновить прошивку без потери текущей конфигурации
Пользовательское ПО
Операционная система	RutOS (OpenWrt на базе Linux)
Поддерживаемые языки	Busybox shell, Lua, C, C++
Средства разработчика	SDK пакет со предоставленной средой обработки
SERIAL
RS232	RJ45 коннектор, RS232 (с RTS, CTS)
Функции	Консоль (активна по умолчанию), Modbus шлюз, Modbus RTU мастер (в разработке), Serial OverIP, режима модема (полностью или частично) (planned), Ntrip клиент
USB
Тип	USB 2.0
Приложения	Samba share, USB-в-serial
Внешние устройства	Возможность подключения внешнего жёсткого диска, флешки, дополнительного модема, принтера
Форматы сохранения	FAT, FAT32, NTFS
Питание
Коннектор	2x 4-контактные промышленные розетки постоянного тока для основных и резервных источников питания
Питание, В постоянного тока	9...50, защита от обратной полярности, защита от скачков/переходов напряжения
Энергопотребление	В покое: <3 Вт Максимально: 18 Вт

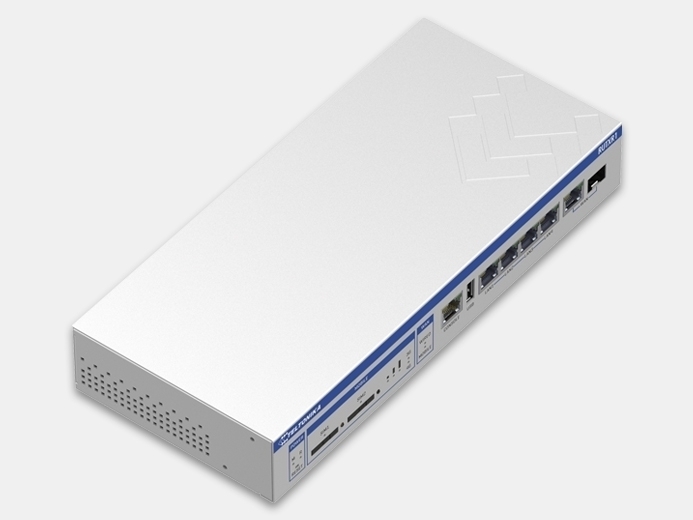

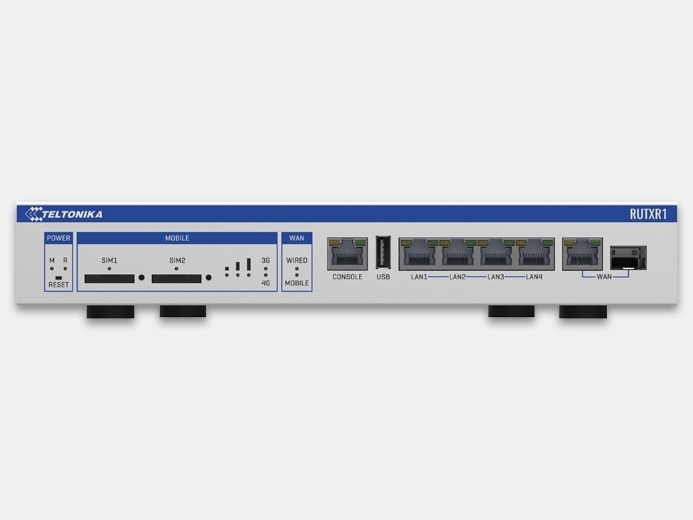

Интерфейсы
Ethernet	5x RJ45, 10/100/1000 Мбит/с
Консоль	1x RJ45, RS232
Оптоволокно	1x SFP порт
Светодиоды LED	2x состояние WAN, 2x мобильное соединение, 3x уровень сигнала мобильной связи, 2x активные SIM, 10x состояние Ethernet, 2x состояние консоли, 2x питание
SIM	2x SIM слота (Mini SIM - 2FF), 1.8 V/3 V, внешние SIM-держатели

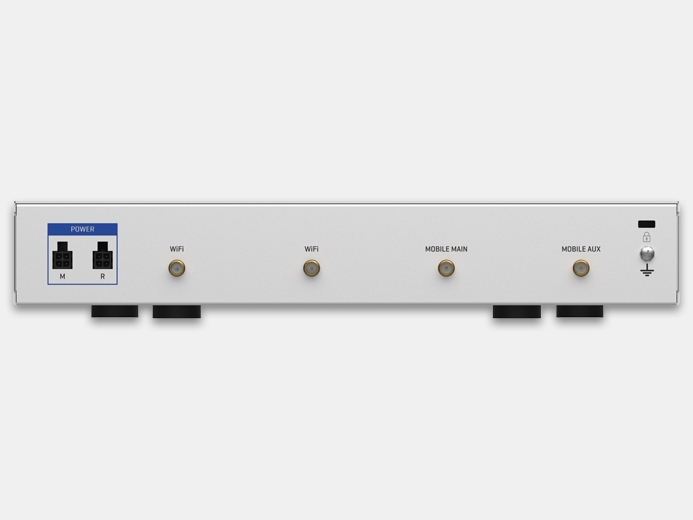

Питание	2x 4-контактных коннектора

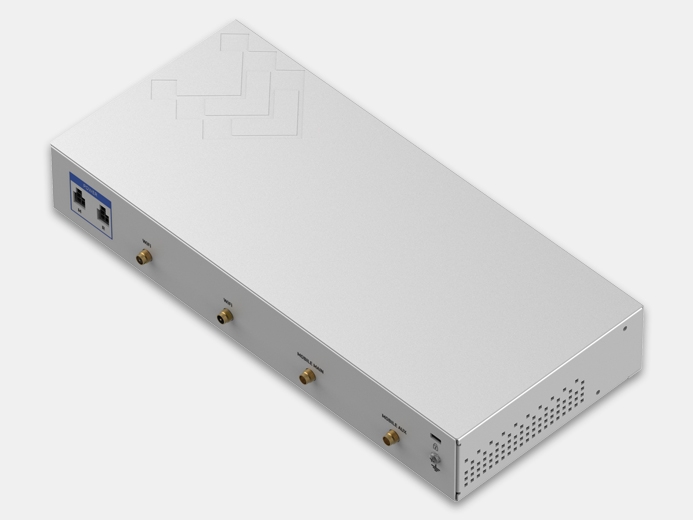

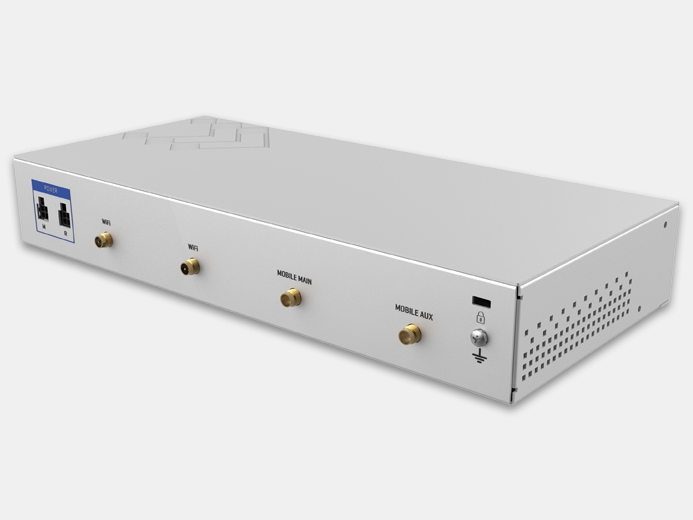

Антенны	2x SMA для LTE, 2x RP-SMA для Wi-Fi
USB	1x USB A порт для подключения внешних устройств
Reset	Перезагрузка/Возврат к пользовательским настройкам/Возврат к заводским настройкам
Иное	1x винт заземления, 1х замок
Физические характеристики
Материал корпуса	Металл
Размеры, мм	272 x 42.6 x 122.6
Вес, г	1050
Способы монтажа	В стойку На плоскую поверхность
Характеристики окружающей среды
Диапазон рабочих температур	-40°C...+75°C
Влажность	10%...90% (без образования конденсата)
