LTE-роутер TRB141

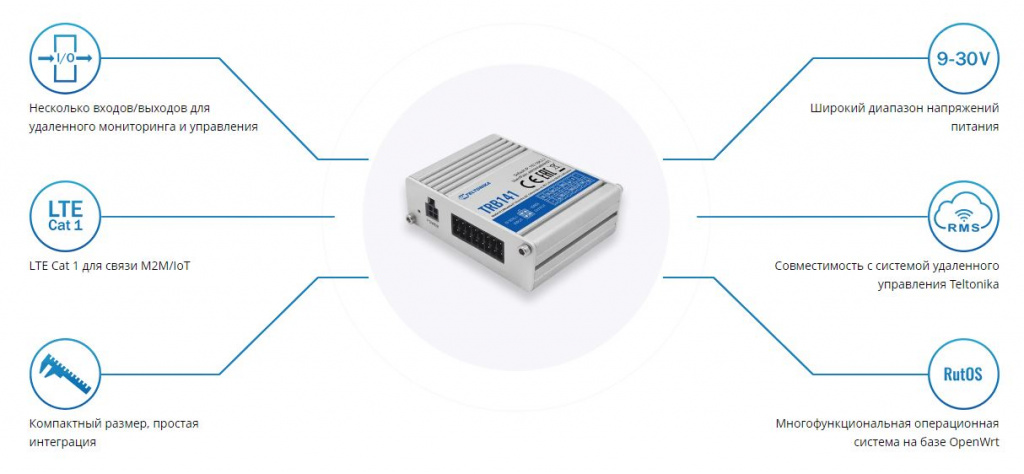

TRB141 - компактный промышленный шлюз LTE Cat 1, оснащённый несколькими входами/выходами и портом MicroUSB. Компактный дизайн делает этот шлюз идеальным для решений, где устройства должны управляться удалённо с помощью входов/выходов.

Типовые сферы применения:

• Автоматизация
• Системы контроля доступа
• Дистанционный контроль датчиков



Возможна поставка в двух комплектациях: в корпусе и без корпуса.

Коды для заказа

Код продукта	Код HS	Код HTS	Содержимое упаковки
TRB141003000	851762	8517.62.00	Стандартная комплектация
TRB141000000	851762	8517.62.00	Стандартная комплектация, без корпуса

Технические характеристики

МОБИЛЬНАЯ СВЯЗЬ
Мобильный модуль	4G (LTE) - Cat 1 до 10 Мбит/с, 3G - до 42 Мбит/с, 2G - до 236,8 кбит/с
Статус	Уровень сигнала (RSSI), EC / IO, RSCP, Количество отправленных / полученных байт
SMS/звонок	Состояние SMS, настройка SMS, утилиты звонков
СЕТЬ
Сетевые протоколы	TCP, UDP, IPv4, IPv6, ICMP, NTP, DNS, HTTP, HTTPS, SSL v3, TLS, SSH, DHCP, SNMP, MQTT
Мониторинг соединения	Ping перезагрузка, периодическая перезагрузка, LCP и ICMP для проверки соединения
Брандмауэр	Порт форвард, правила перенаправления трафика, пользовательские правила
DHCP	Статическое и динамическое распределение IP
DDNS	Поддерживается> 25 поставщиков услуг, другие могут быть настроены вручную
БЕЗОПАСНОСТЬ
Аутентификация	Предварительный общий ключ, цифровые сертификаты, сертификаты X.509
Брандмауэр	Предварительно настроенные правила брандмауэра могут быть включены через веб-интерфейс, неограниченная конфигурация брандмауэра через CLI; DMZ; NAT; NAT-T
Контроль доступа	Гибкое управление доступом к пакетам TCP, UDP, ICMP, фильтр MAC-адресов
VPN
OpenVPN	Несколько клиентов и сервер могут работать одновременно, 12 методов шифрования
OpenVPN шифрование	DES-CBC, RC2-CBC, DES-EDE-CBC, DES-EDE3-CBC, DESX-CBC, BF-CBC, RC2-40-CBC, CAST5-CBC, RC2-64-CBC, AES-128-CBC, AES-192-CBC, AES-256-CBC
IPsec	IKEv1, IKEv2, поддерживает до 4 x туннелей IPsec VPN (экземпляры) с 5 методами шифрования (DES, 3DES, AES128, AES192, AES256)
GRE	Туннель GRE
PPTP, L2TP	Службы клиент/сервер могут работать одновременно
МОНИТОРИНГ И УПРАВЛЕНИЕ
WEB пользовательский интерфейс	HTTP / HTTPS, статус, конфигурация, обновление FW, CLI, устранение неполадок, журнал событий, системный журнал, журнал ядра
FOTA	Обновление прошивки с сервера, автоматическое уведомление
SSH	SSH (v1, v2)
SMS	Состояние SMS, настройка SMS
MQTT	Брокер MQTT, издатель MQTT
JSON-RPC	API управления через HTTP/HTTPS
Modbus	MODBUS TCP статус / контроль
RMS	Система удалённого управления Teltonika (RMS)
СИСТЕМНЫЕ ХАРАКТЕРИСТИКИ
ЦПУ	ARM Cortex-A7 1,2 ГГц процессор
Оперативная память	128 МБ (50 МБ доступно для пользовательского пространства)
Флэш-память	512 МБ (70 МБ доступно для пользовательского пространства)
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ/КОНФИГУРАЦИЯ
WEB пользовательский интерфейс	Обновление FW из файла, проверка FW на сервере, профили конфигурации, резервная копия конфигурации, точка восстановления
FOTA	Обновление FW/конфигурации с сервера
RMS	Обновление FW/конфигурации для нескольких устройств
Сохранение настроек	Обновление FW без потери текущей конфигурации
МОДИФИКАЦИЯ ПРОШИВКИ
Операционная система	RutOS (ОС Linux на базе OpenWrt)
Поддерживаемые языки	Busybox shell, Lua, C, C++
Инструменты разработки	Пакет SDK со встроенной средой
ВХОДЫ/ВЫХОДЫ
Вход	2х цифровых входа, 1х изолированный вход, 1х аналоговый вход
Выход	1х цифровой выход, 2х релейных выхода
Конфигурируемые входы/выходы	2х цифровых входа/выхода
Функции	SMS
ЭЛЕКТРОПИТАНИЕ
Тип разъёма	4-контактный разъем питания постоянного тока
Диапазон входного напряжения	9 - 30 В постоянного тока (4-контактный промышленный разъём), защита от переполюсовки, защита от перенапряжения> 33 В постоянного тока 10 мс. максимум
Потребляемая мощность	<5 Вт
ФИЗИЧЕСКИЕ ИНТЕРФЕЙСЫ (ПОРТЫ, СВЕТОДИОДЫ, АНТЕННЫ, КНОПКИ, СИМ)
USB	Виртуальный сетевой интерфейс через USB
Входы/выходы	4 входа, 3 выхода + 2 настраиваемых цифровых входа / выхода на 4-контактном разъёме питания
Светодиоды состояния	3 индикатора состояния подключения, 5 индикаторов силы подключения, 1 индикатор питания
SIM	1 слот для SIM-карты (Mini SIM - 2FF), 1,8 В / 3 В
Электропитание	4-контактный разъём постоянного тока с 2-мя конфигурируемыми цифровыми входами / выходами
Антенны	1х SMA для LTE
Сброс	Кнопка сброса/перезагрузки по умолчанию
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Материал корпуса	Алюминиевый корпус
Размеры, мм	60 х 70 х 18 (В x Ш x Г)
Вес, г	129
Варианты монтажа	Нижняя и боковая DIN-рейка, Плоская поверхность и прямая печатная плата на опциях монтажа на DIN-рейку
УСЛОВИЯ РАБОЧЕЙ СРЕДЫ
Рабочая температура	от -40°C до +75°C
Рабочая влажность	от 10% до 90% без конденсации
Рейтинг защиты	IP30
НОРМАТИВНЫЕ И ТИПОВЫЕ УТВЕРЖДЕНИЯ
Нормативы	CE/RED, EAC, RoHS, WEEE
ЗАЩИТА ОТ ЭЛЕКТРОМАГНИТНЫХ ПОМЕХ
Стандарты	Draft ETSI EN 301 489-1 V2.2.0, Draft EN 301 489-19 V2.1.0, Draft ETSI EN 301 489-52 V1.1.0
ESD	EN 61000-4-2:2009
RS	EN 61000-4-3:2006 + A1:2008 + A2:2010
EFT	EN 61000-4-4:2012
Защита от перенапряжения (переменный ток)	EN 61000-4-5:2014
CS	EN 61000-4-6:2014
DIP	EN 61000-4-11:2004
РАДИОЧАСТОТА
Стандарты	EN 300 511 V12.5.1, ETSI EN 301 908-1 V11.1.1, ETSI EN 301 908-2 V11.1.2, ETSI EN 301 908-13 V11.1.2
БЕЗОПАСНОСТЬ
Стандарты	IEC 62368-1:2014(Second Edition), EN 62368-1:2014+A11:2017 EN 50385:2017 EN 62232:2017
