EVS1 серия (DC/DC конвертер, 1 Вт)

EVS1 серия (DC/DC конвертер, 1 Вт) от Endrive купить в ЕвроМобайл
EVS1 серия (DC/DC конвертер, 1 Вт) от Endrive купить в ЕвроМобайл
EVS1 серия (DC/DC конвертер, 1 Вт) от Endrive купить в ЕвроМобайл

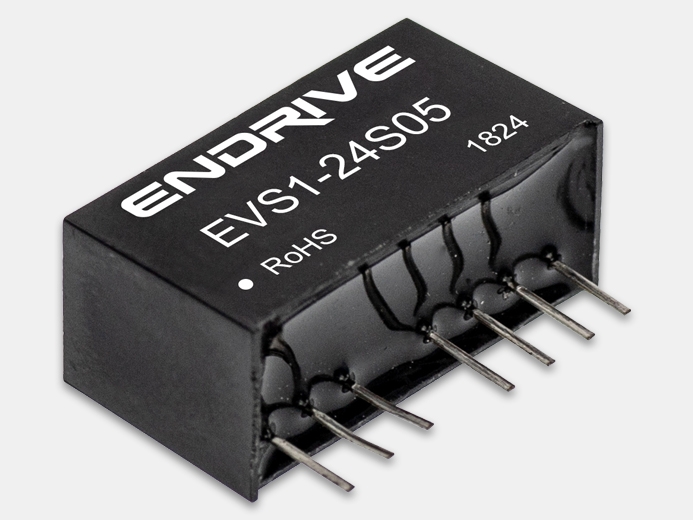

EVS1 серия (DC/DC конвертер, 1 Вт) - изображение

Производитель: Endrive

Серия EVS1 - 1 Вт, широкий диапазон входного питания, изолированный и регулируемый вход, два/один выход, DC/DC конвертер.

Серия EVS1 широко используется для электропитания в таких сферах, как беспроводные сети, телекоммуникации/передача данных, энергосистемы, промышленные системы управления, измерительные приборы, интеллектуальное управление и т. п. Устройства серии EVS1 выполнены в компактных размерах и имеют модульную архитектуру, что повышает их надёжность.

Особенности
  • Широкий диапазон входного питания: 2:1（4.5-9V, 9-18V, 18-36V и т. п.)
  • Диапазон рабочих температур: -40°С...+85°С
  • Защита от короткого замыкания (самовосстановление)
  • Металлический корпус DIP
  • Напряжение изоляции 1,5 кВ постоянного тока
  • Соответствует RoHS.
Технические характеристики и руководство по выбору

Модель

Диапазон входного питания

Выходное питание/ток Vo/Io

Эффективность (тип.)

EVS1-05S05

4.5 – 9 VDC

5V / 200mA

72%

EVS1-05S12

4.5 – 9 VDC

12V / 83mA

75%

EVS1-05S15

4.5 – 9 VDC

15V / 67mA

75%

EVS1-12S05

9 – 18 VDC

5V / 200mA

74%

EVS1-12S12

9 – 18 VDC

12V / 83mA

75%

EVS1-12S15

9 – 18 VDC

15V / 67mA

76%

EVS1-24S05

18 – 36 VDC

5V / 200mA

75%

EVS1-24S12

18 – 36 VDC

12V / 83mA

77%

EVS1-24S15

18 – 36 VDC

15V / 67mA

78%

EVS1-48S05

36 – 72 VDC

5V / 200mA

76%

EVS1-48S12

36 – 72 VDC

12V / 83mA

78%

EVS1-48S15

36 – 72 VDC

15V / 67mA

80%

EVS1-05D05

4.5 – 9 VDC

±5V / ±100mA

73%

EVS1-05D12

4.5 – 9 VDC

±12V / ±42mA

74%

EVS1-05D15

4.5 – 9 VDC

±15V / ±33mA

76%

EVS1-12D05

9 – 18 VDC

±5V / ±100mA

75%

EVS1-12D12

9 – 18 VDC

±12V / ±42mA

77%

EVS1-12D15

9 – 18 VDC

±15V / ±33mA

78%

EVS1-24D05

18 – 36 VDC

±5V / ±100mA

76%

EVS1-24D12

18 – 36 VDC

±12V / ±42mA

78%

EVS1-24D15

18 – 36 VDC

±15V / ±33mA

80%

EVS1-48D05

36 – 72 VDC

±5V / ±100mA

77%

Примечания:

Если вам требуются модели с другими характеристиками, пожалуйста, свяжитесь с нами

Технические характеристики

Параметр

Условия тестирования

Мин.

Тип.

Макс.

Единицы
измерения

Точность выходного питания

Диапазон входного питания, 100% нагрузка (основная)

±1

±2

%

Регулировка нагрузки

10% -100% нагрузка (основная)

±0.5

±0.75

Регулировка питания

Диапазон входного питания

±0.2

±0.5

Защита от короткого замыкания на выходе

Непрерывное, самовосстановление

Вибрация и шум

Номинальная входная полная нагрузка, полоса 20 МГц

20

50

mVp-p

Частота переключения

Полная нагрузка диапазона входного напряжения

120-300(PFM)

KHz

Температурный коэффициент

Номинальное входное питание 100% нагрузка, -40°C...+85°C

±0.03

%/℃

Хранение при влажности

95

%

Диапазон рабочих температур

Безопасная рабочая зона устройства

-40

85

°С

Температура хранения

-50

125

Повышение температуры корпуса при работе

Номинальное входное питание, 100% нагрузка

10

Температура сопротивления пайки контактов

Место припоя находится на расстоянии 1,5 мм от края корпуса в течение 10 секунд

300

Прочность изоляции

Тест 1 минута, ток утечки <0,5 мА

1500

VDC

Изоляционное сопротивление

Напряжение изоляции 500 В постоянного тока

1000

MΩ

Метод охлаждения

Естественное охлаждение воздухом

Материал корпуса

Огнеупорный и термостойкий пластик

MTBF

MIL-HDBK-217F@25℃

100

×104hrs

Вес

5

g

Примечание:
  1. Если не указано иное, данные, перечисленные выше, относятся ко всем испытаниям при условии TA = 25℃ ， влажности <75%;
  2. Также доступны другие спецификации входных и выходных данных, за подробностями обращайтесь в нашу компанию.

Применение

Обратите внимание при эксплуатации:

  1. Требования к входной мощности.
    Входной терминал продукта должен быть подключен к источнику напряжения с низким сопротивлением. Если полное сопротивление источника напряжения слишком велико или линия соединения между источником напряжения и входной клеммой изделия слишком длинная, изделие будет нестабильным. Подключение конденсатора с низким ESR к входному контакту продукта (как можно ближе к входному контакту продукта) может эффективно решить эту проблему. Например, входной продукт 24 В может быть подключен к конденсатору 22 мкФ.
  2. Уменьшите пульсацию на выходе.
    Если требуется дальнейшее снижение пульсаций на выходе, к выходному концу можно параллельно подключить подходящий конденсатор фильтра или сеть фильтров «LC». Но следует отметить, что внешняя емкость выходного терминала не может быть слишком большой, иначе это может вызвать проблемы с запуском, поэтому, пожалуйста, обратитесь к требованиям к максимальной выходной емкостной нагрузке продукта для получения подробной информации. Полоса пропускания сети фильтров «LC» должна быть далеко от рабочего диапазона частот изделия. Как правило, конденсатор фильтра с низким ESR может быть подключен к выходному концу, чтобы удовлетворить требованиям, которые обычно составляют Co = 100 мкФ.
  3. Входной ток.
    Если входное напряжение нестабильно, убедитесь, что диапазон колебаний выходного напряжения соответствует входным требованиям продукта; выходной ток входного источника питания должен быть достаточным для выдерживания мгновенного пускового тока продукта Ip, обычно: Ip = 2-4 * Iin-max.
  4. Это устройство продукт нельзя использовать в параллельном режиме или с возможностью горячего подключения.

/
