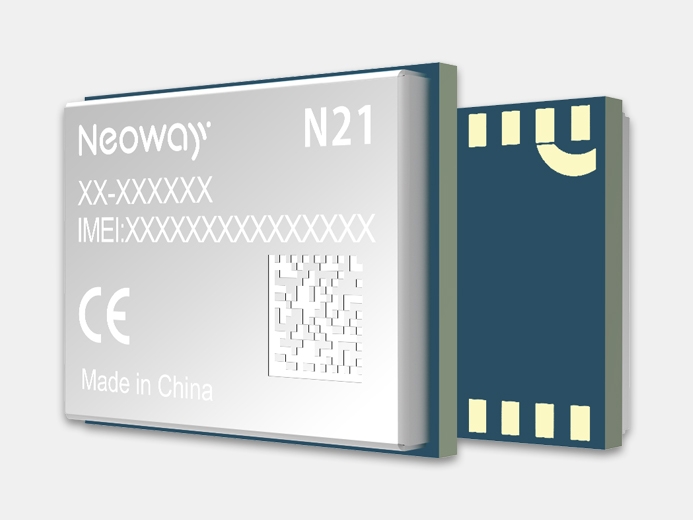

NB-IoT/eMTC модуль N21
N21 — NB-IoT-модуль с поддержкой Bluetooth, компактный: 13,8 x 18 x 2,5 мм, корпус LGA, 2 UART, антенные площадки для Bluetooth и сотовых сетей, 1.8V/3.0V, GPIO

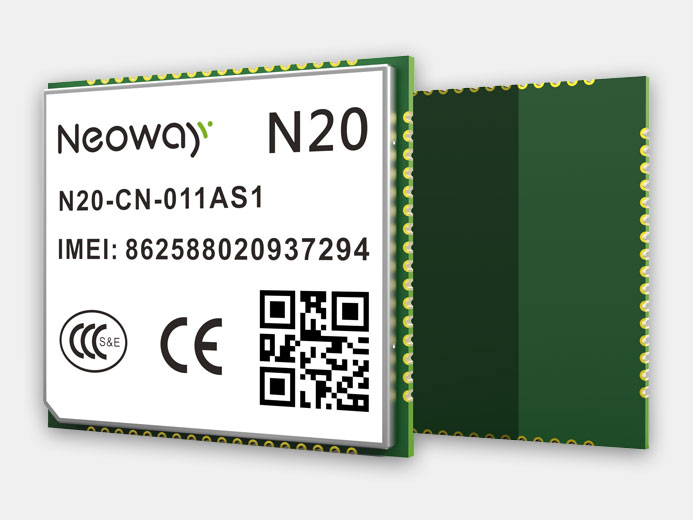

N20 (NB-IoT/LTE-модуль)
К сожалению, товар снят с производства, но у нас есть современные аналоги с улучшенными характеристиками.
Свяжитесь с нами, и мы бесплатно подберем лучшее решение.
Производитель: Neoway
N20 — высокопроизводительный энергоэффективный NB-IoT/LTE-модуль, выполненный на базе платформы Qualcomm.Поддерживает NB-IoT, eMTC, EGPRS. Благодаря разнообразным программным интерфейсам позволяет легко разрабатывать приложения. N20 выполнен в корпусе LCC, это удобно для организации массового производства. Компактный размер (25.8 x 23.8 x 2.8 мм) отвечает всем требованиям к миниатюрным модулям связи.
N20 отлично подходит для применения в низкоскоростных маломощных IoT-устройствах, например, счётчиках воды, газа, коммутаторах.
N20 — высокопроизводительный энергоэффективный NB-IoT/LTE-модуль, выполненный на базе платформы Qualcomm. Поддерживает NB-IoT, eMTC, EGPRS. Благодаря разнообразным программным интерфейсам позволяет легко разрабатывать приложения. N20 выполнен в корпусе LCC, это удобно для организации массового производства.
Компактный размер (25.8 x 23.8 x 2.8 мм) отвечает всем требованиям к миниатюрным модулям связи. N20 отлично подходит для применения в низкоскоростных маломощных IoT-устройствах, например, счётчиках воды, газа, коммутаторах.
Технические характеристики
- Низкая скорость, низкое энергопотребление, расширенное покрытие
- Несколько режимов: NB-IoT/eMTC/EDGE
- OpenLinux на базе процессора A7
- Поддержка VoLTE (только для eMTC)
- Компактный корпус LCC, промышленного исполнения, легко припаивается
- Платформа NeoAPI
- ГНСС-позиционирование (опция)
- Аудио (опция)
- Идеально подходит для счётчиков электроэнергии, умных парковок, мониторинга окружающей среды и других областей.
Технические характеристики
| Частотный диапазон, МГц |
US: eMTC: B2, B4, B12, B13 CN: NB-IoT: B1, B3, B5, B8 eMTC: B1, B3, B5, B8, B39 GSM/GPRS/EDGE: 900/1800 CA: NB-IoT/eMTC: B3, B5, B8 EU: NB-IoT/eMTC: B3, B8, B20 GSM/GPRS/EDGE : 900/1800 AP*: NB-IoT/eMTC: B3, 28 GSM/GPRS/EDGE: 900/1800 JP*: NB-IoT/eMTC: B1, B3, B8, B18, B19, B26 |
| Диапазон рабочих температур | -40°C…+85°С |
| Питание | 3.3…4.3 В переменного тока, рекомендовано: 3.8 В |

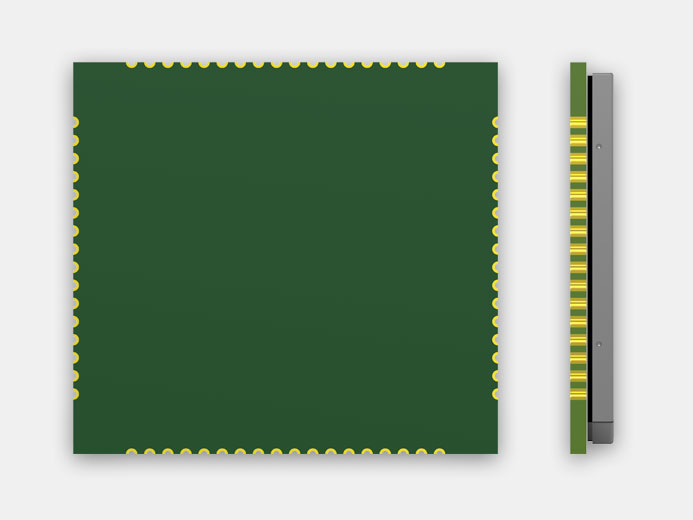

| Корпус | LCC, 68 контактов |
| Размеры, мм | 25.8 x 23.8 x 2.8 |
| Управление | через AT команды: 3GPP Rel-13 улучшенные АТ-команды от Neoway |
| Обновление ПО |
USB CMUX SMS различные аппаратные интерфейсы |
| ГНСС (опция) | GPS, ГЛОНАСС, BDS |
| Данные |
LTE eMTC до 375 Кбит/с (DL) до 300 Кбит/с (UL) NB-IoT до 32 Кбит/с (DL) до 72 Кбит/с (UL) EDGE до 236.8 Кбит/с (DL/UL) GPRS до 85.6 Кбит/с (DL/UL) |
| SMS | TEXT/PDU Point to Point/Cell Broadcast |
| Интерфейсы |
питание, вкл/выкл. Reset USB 2.0 HS 2 UART 1.8 V/2.85 V USIM Антенна: площадки для сотовой и ГНСС-антенн 4 GPIO 2 ADC SDIO I²C SPI PCM |
- Базовый чип
- MDM9206
- Ток потребления в спящем режиме
- ожидается
- Напряжение питания, В
- 3,3…4,3
- Процессор
- ARM CORTEX-A7
- Габариты, мм
- 25,8 x 23,8 x 2,8
- Количество ядер процессора
- 1
- Рабочая температура
- -40°C…+85°C
- Ёмкость памяти
- ROM: 1 ГБ RAM: 512 МБ или ROM: 2 ГБ RAM: 1 ГБ
- USB
- 2.0
- Bluetooth
- Нет
- ГЛОНАСС/GPS
- Да
- Тип корпуса
- LCC
- GPRS
- класс 12
- LTE
- Cat. M1
- NB-IoT
- Cat. NB1
- UART
- 2
- SPI
- Да
- GPIO
- Да
- ADC
- Да
- Способ монтажа на печатную плату
- SMT
- Поколение технологии передачи данных
- 4G
- Тип антенного разъёма
- Площадки для ГНСС и 2G/4G антенн
