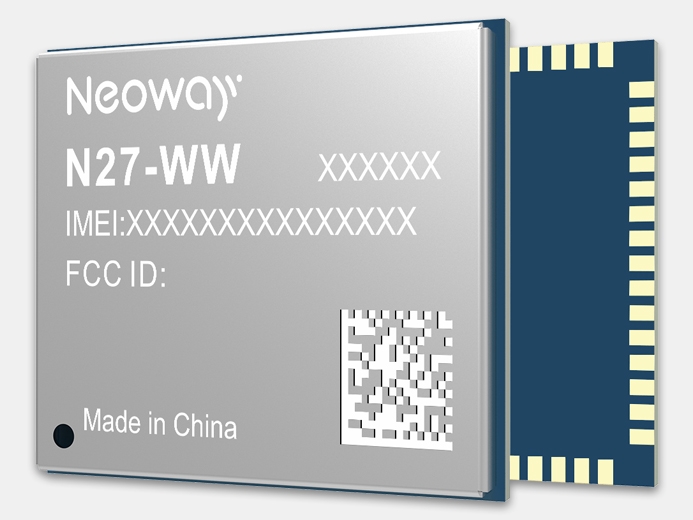

NB-IoT/eMTC модуль N27
N27 - NB-IoT модуль с поддержкой GPRS, ГНСС. Интерфейсы: USB 2.0, UART, PCM, I2C, SPI, ADC. Обновление по USB или DFOTA. Габариты: LGA, 24.0 x 18.0 x 2.3 мм

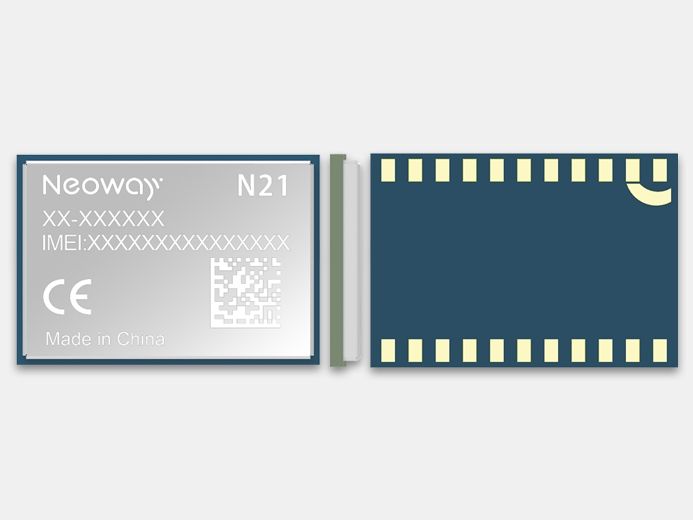

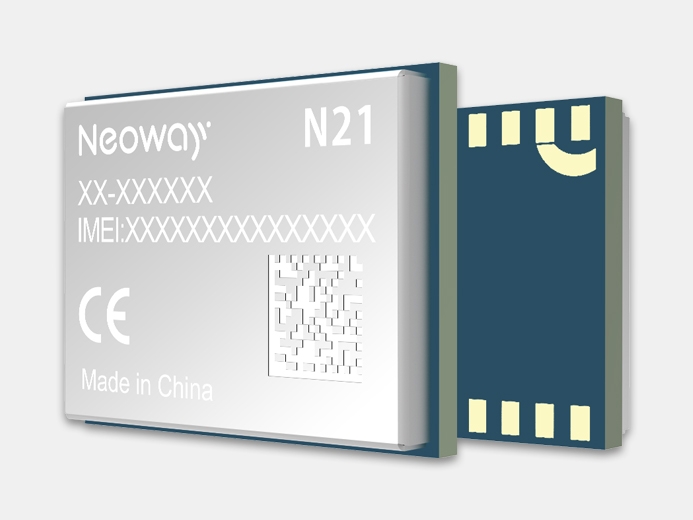

NB-IoT-модуль N21
Производитель: Neoway
N21 - компактный модуль для интернета вещей, производитель: Neoway. Поддерживает передачу данных по Bluetooth, работает в диапазонах: B3, B8, B20.Форма-фактор: LGA, 22 площадки, размер корпуса: 13.8 x 18 x 2.5 мм.
N21 благодаря своим малым габаритам, поддержке NB-IoT и Bluetooth и низкому энергопотреблению, рекомендован к применению в различного рода счётчиках и измерительных приборах, умных замках, охранных приборах, датчиках для контроля окружающей среды и т. д.
N21 - энергоэффективный и высокопроизводительный NB-IoT-модуль. Его размеры составляют всего 13,8 x 18 x 2,5 мм. Выполнен в корпусе LGA, что позволяет экономить место на плате.
NB-IoT-модуль Neoway N21 готов к применению в большинстве регионов, где развёрнута сеть NB-IoT: Россия, Азия, Европа, Африка, Южная Америка и др.
N21 оснащён промышленными интерфейсами UART и поддерживает различные сетевые протоколы: TCP/IP/UDP/MQTT/CoAP.
Экономичный N21 рекомендован к применению в решениях интернета вещей, в системах измерения энергоресурсов (smart metering), умных замках, умных парковках, системах безопасности, мониторинге окружающей среды и т.п.
Отличительные особенности
- Низкое энергопотребление
- Поддержка Non-IP Data Delivery (NIDD)
- Поддержка Bluetooth
- Скорость передачи данных: до 32 кбит/с (DL)/72 кбит/с (UL)
- Широкий диапазон рабочих температур
- Компактный корпус LGA, промышленного исполнения, легко припаивается, экономит место на плате
- Идеально подходит для счётчиков электроэнергии, умных парковок, мониторинга окружающей среды и других областей.
Технические характеристики
| Частотный диапазон |
CB B5, B8 EB B8, B20 APB B8, B28 |
| Bluetooth |
BT4.2/BLE |
| Диапазон рабочих температур | -30°C…+75°С |
| Питание | 3.3…4.3 В постоянного тока, рекомендовано: 3.9 В |
| Корпус | LGA, 22 контакта |
| Размеры, мм |
13.8 x 18 x 2.5 |
| Управление | через AT команды: 3GPP Rel-13 улучшенные АТ-команды от Neoway |
| Обновление ПО | через UART |
| Скорость передачи данных | NB-IoT до 32 Кбит/с (DL), до 72 Кбит/с (UL) |
|
Интерфейсы |
вкл/выкл. 2 UART Антенные площадки для Bluetooth и сотовых сетей 1.8V/3.0V GPIO |
- Базовый чип
- RDA8909
- Ток потребления в спящем режиме
- 4 uA
- Напряжение питания, В
- 3,3...4,3
- Процессор
- RDA
- Габариты, мм
- 13,8 x 18 x 2,5
- Количество ядер процессора
- 1
- Рабочая температура
- -30°C…+75°C
- Вес, гр
- 1,3
- Ёмкость памяти
- Нет
- USB
- Нет
- Bluetooth
- Bluetooth 4.2
- Тип корпуса
- LGA
- GPRS
- Нет
- LTE
- Нет
- NB-IoT
- CB: B5, B8; EB: B8, B20; APB: B8, B28
- PIN2PIN
- N11
- UART
- 2
- SPI
- Нет
- GPIO
- Да
- ADC
- Нет
- Способ монтажа на печатную плату
- LGA
- Тип антенного разъёма
- Антенные площадки для Bluetooth и сотовых сетей
