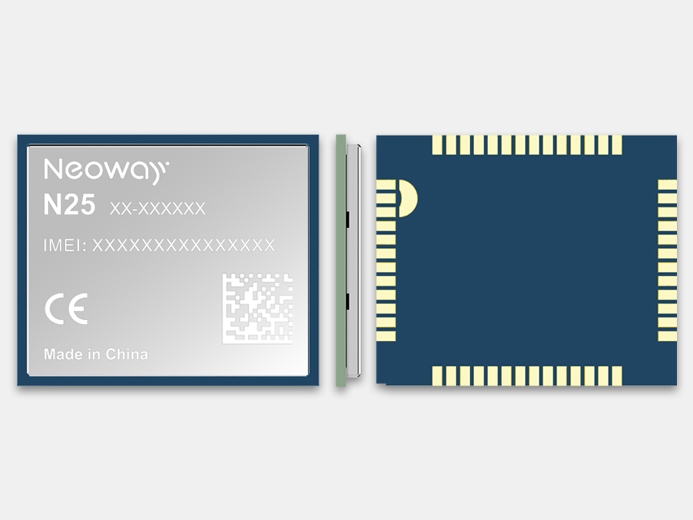

N25 (NB-IoT модуль)
Производитель: Neoway
N25 - NB-IoT модуль с низким энергопотреблением, отличается компактными размерами и широким диапазоном рабочих температур.N25 - отличное решение для удалённого собора показаний со счётчиков и сенсоров, интеллектуальных замков, охранных датчиков, умных парковок и других решений для умного города и интернета вещей.
N25 - NB-IoT/GPRS модуль с низким энергопотреблением и высокой производительностью. Его размеры составляют всего 20,0 мм x 24,0 мм x 2,3 мм.
Выполнен в форм-факторе LGA, что уменьшает площадь модуля на плате. N25 можно использовать в большинстве регионов, где развернуты сети NB-IoT/GPRS, включая Европу и Азиатско-Тихоокеанский регион. N25 оснащён промышленным интерфейсом UART и поддерживает различные сетевые протоколы, такие как CoAP, UDP, TCP, IP и MQTT.
Благодаря низкому энергопотреблению, сверхширокому диапазону рабочих температур и отличным радиочастотным характеристикам, N25 является оптимальным вариантом для применения в энергоучёте, интеллектуальных замках, решениях безопасности, мониторинге окружающей среды и других сценариях.
Отличительные особенности
* в разработке
Выполнен в форм-факторе LGA, что уменьшает площадь модуля на плате. N25 можно использовать в большинстве регионов, где развернуты сети NB-IoT/GPRS, включая Европу и Азиатско-Тихоокеанский регион. N25 оснащён промышленным интерфейсом UART и поддерживает различные сетевые протоколы, такие как CoAP, UDP, TCP, IP и MQTT.
Благодаря низкому энергопотреблению, сверхширокому диапазону рабочих температур и отличным радиочастотным характеристикам, N25 является оптимальным вариантом для применения в энергоучёте, интеллектуальных замках, решениях безопасности, мониторинге окружающей среды и других сценариях.
Отличительные особенности
- Низкое энергопотребление:
<4 μA @PSM&NB-IoT
<1.7 mA @Sleep&GPRS - NB-IoT+GPRS: спецификация 3GPP Rel-14 NB-IoT, LTE Cat NB2, GPRS class 12
- Набор протоколов: CoAP, UDP, TCP/IP и MQTT IoT протоколы
- Компактный размер: LGA, 20.0 х 24.0 х 2.45 мм, позволяет уменьшить место под модуль на плате
- Инструменты разработчика: доступность образцов, комплекты разработчика, SDK.
| Частотный диапазон |
CN NB-IoT: B3, B5, B8 GPRS: B3, B8 EU NB-IoT: B3, B5, B8, B20, B28 GPRS: B2, B3, B5, B8 |
| Скорость передачи данных |
Cat NB1: 32 Кбит/с/72 Кбит/с(DL/UL) Cat NB2: 125 Кбит/с/150 Кбит/с(DL/UL) GPRS: 85.6 Кбит/с(DL/UL) |
| Сетевые протоколы | CoAP, UDP, MQTT, TCP/IP, PPP, FTP, HTTP/HTTPS*, DNS, LWM2M, DTLS |
| Питание, В постоянного тока |
3.4...4.3, тип.: 3.8 |
| Энергопотребление |
< 4 μA @PSM&NB-IoT < 1.7 mA @Sleep&GPRS |
| Интерфейсы |
Сотовая антенна 2х UART USIM, 1.8V/3.0V eSIM (опция) Индикаторы: NET_LIGHT, STATUS, PWRKEY_N, RESET_N, WAKE_IN/OUT VDDIO, ADC |
| Диапазон рабочих температур | -40°C...+85°C |
| Размеры, мм |
20.0 x 24.0 x 2.45 LGA 52-pin |
| Вес, г | 2.3 |
* в разработке
- Напряжение питания, В
- 3,4...4,3
- Габариты, мм
- 20,0 х 24,0 х 2,45
- Рабочая температура
- -40°C...+85°C
- Вес, гр
- 2,3
- Тип корпуса
- LGA
- GPRS
- Да
- NB-IoT
- NB1/NB2
- UART
- 2
- SPI
- Нет
- ADC
- Да
- Способ монтажа на печатную плату
- LGA
- Поколение технологии передачи данных
- NB-IoT
- Тип антенного разъёма
- через LGA-поверхность
