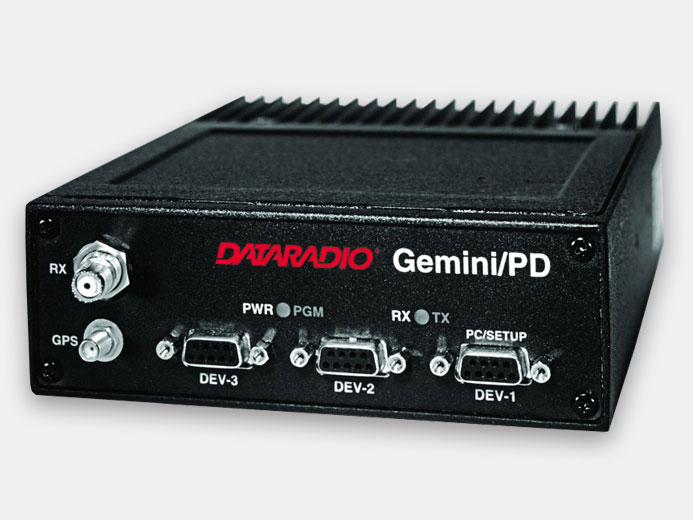

Gemini (асинхронный радиомодем, бортовой навигационно-связной комплекс)
Производитель: NextGen RF
Бортовой асинхронный радиомодем Gemini – навигационно-связной комплекс нового поколения, объединяющий в себе 32-канальный приемопередатчик класса SDR с малым временем атаки, радиомодем на базе цифрового сигнального процессора, спутниковый навигационный приемник, два последовательных порта RS-232, сконфигурированных для терминального сервера, и встроенный сетевой маршрутизатор 10/100Base-T Ethernet.
Работа обеспечивается через базовую станцию Paragon по протоколам UDP или TCP/IP с автоматическим сжатием пакетов данных. Применение сигнализации OOB (Out-of-band signaling) увеличивает количество работающих на одном радиоканале подвижных объектов за счет эффективного распределения частотного ресурса и автоматической передачи навигационной информации при каждом сеансе связи.
Бортовой асинхронный радиомодем Gemini – навигационно-связной комплекс нового поколения, объединяющий в себе 32-канальный приемопередатчик класса SDR с малым временем атаки, радиомодем на базе цифрового сигнального процессора, спутниковый навигационный приемник, два последовательных порта RS-232, сконфигурированных для терминального сервера, и встроенный сетевой маршрутизатор 10/100Base-T Ethernet.
Работа обеспечивается через базовую станцию Paragon по протоколам UDP или TCP/IP с автоматическим сжатием пакетов данных. Применение сигнализации OOB (Out-of-band signaling) увеличивает количество работающих на одном радиоканале подвижных объектов за счет эффективного распределения частотного ресурса и автоматической передачи навигационной информации при каждом сеансе связи.
Позволяет существенно расширить функциональные возможности подвижных технологических радиосетей, обеспечив наряду с оперативным обменом и трансляцией докладов о местоположении, передачу графической информации и файлов большого объема.
Реализована функция встроенной диагностики, которая позволяет получать информацию о техническом состоянии оборудования в реальном масштабе времени при использовании специального программного обеспечения NMS (Network Management System).
Замена и обновление встроенного программного обеспечения может производиться по радиоканалу с использованием стандартного Web-сервера.
Краткая характеристика бортового радиомодема Gemini
- Самая высокая для бортового оборудования скорость обмена данными и пропускная способность при работе по протоколам TCP/IP и UDP.
- Малое время доступа к радиоканалу.
- Программно настраиваемый 32-канальный приемопередатчик SDR.
- Работа со 100% циклом передачи.
- Работа в симплексном и полудуплексном режимах.
- Индивидуальная и групповая адресация.
- Поддержка разнесенного приема на две антенны (приемопередающая и приемная).
- Конфигурирование с использованием WEB-интерфейса и удаленная загрузка программного обеспечения.
- Интеграция всех компонентов в защищенном корпусе.
- Поддержка передачи навигационной информации, длинных сообщений и графических данных.
- Передача навигационных данных по технологии OOB (Out-of-band signaling) без выделения дополнительных канальных ресурсов.
- Встроенный 12-канальный спутниковый навигационный приемник.
- Автоматическая перестройка рабочего канала для реализации функции «хэндовера» в многобазовых радиосетях.
- Два последовательных порта для подключения внешних устройств.
- Встроенный сетевой маршрутизатор.
- Автоматический выбор рабочего канала при использовании в многоканальных радиосетях обмена данными.
Функциональные возможности подвижных технологических радиосетей на платформе Paragon/Gemini
- мониторинг, оперативно-диспетчерское управление и информационное обеспечение подвижных дежурных сил служб общественной безопасности (полиция, ГИБДД, подразделения МЧС, скорой медицинской помощи и службы спасения) и аварийно-ремонтных бригад при проведении работ в полевых условиях;
- диспетчерское управление и интервальное регулирование движения железнодорожного транспорта;
- сбор данных и управление горнотранспортным оборудованием в разрезах и шахтах;
- мониторинг и диспетчерское управление пассажирским электрическим транспортом;
- управление полетами малой, медицинской и сельскохозяйственной авиации;
- управление крупногабаритными и скоростными беспилотными летательными аппаратами;
- оперативное управление подвижными силами и средствами в тактическом звене вооруженных сил;
- передача информации с борта самолетов-разведчиков;
- обмен данными в радиосетях передовых авиационных наводчиков и подразделений артиллерийской инструментальной разведки;
- загоризонтное целеуказание;
- обмен данными в интересах функционирования элементов боевых и вспомогательных комплексов, включая береговые противокорабельные ракетные и разведывательно-ударные;
- дистанционное управление и обмен данными с полупогружаемыми подводными управляемыми аппаратами при проведении съемки морского дна, поиске мин и охране акваторий портов и морских стоянок;
- обеспечение функционирования учебных и испытательных полигонов гражданского и военного назначения.
Использование оборудования радиотехнической платформы Paragon/Gemini позволяет создавать технологические радиосети двойного назначения, способные надёжно функционировать в угрожаемый период и в чрезвычайной обстановке.
Технические характеристики
| Диапазон рабочих частот, МГц |
406-512 |
Прием: 762-773 Передача: 792-803 |
Прием: 851-869 |
| Дуплексный разнос радиочастот, МГц |
Любой |
Номинально 30 |
Номинально 55 |
| Шаг сетки радиочастот, кГц |
25 или 12,5 |
50 или 25 |
|
| Скорость обмена данными, кбит/с |
16, 24, 32, 43,2, 48 или 64 |
32, 43,2, 64, 96 или 128 |
16, 24, 32, 43,2, 48 или 64 |
| Вид модуляции |
SRRC4FSK, SRRC8FSK, SRRC16FSK |
||
| Тип излучения: | |||
| - 16,0 кбит/с (SRRC4FSK) |
10K0F1D(H) |
||
| - 24,0 кбит/с (SRRC8FSK) |
10K0F1D(H) |
||
| - 32,0 кбит/с (SRRC16FSK) |
10K0F1D(H) |
||
| - 43,2 кбит/с (SRRC8FSK) |
16K4F1D(C) |
14K4F1D(G) |
|
| - 48,0 кбит/с (SRRC8FSK) |
16K4F1D(C) |
14K4F1D(G) |
|
| - 64,0 кбит/с (SRRC4FSK) |
28K0F1D |
||
| - 64,0 кбит/с (SRRC16FSK) |
16K4F1D(C) |
14K4F1D(G) |
|
| - 96,0 кбит/с (SRRC8FSK) |
28K0F1D |
||
| - 128,0 кбит/с (SRRC16FSK) |
28K0F1D |
||
| Габаритные размеры, см |
15,4 (Ш) x 5,1 (В) x 18,2 (Г) |
||
| Количество каналов |
32 (программируемые, удалённая настройка) |
||
| Режим работы |
Полудуплекс |
||
| Питающее напряжение, В |
13,6 (ном.); 10,9-16,3 |
||
| Рабочая температура, °C |
от -30 до +60 |
||
| Защита данных |
AES 128-бит |
||
| Защита по питанию, А |
15 (внешний предохранитель), защита от переполюсовки |
||
| Потребляемый ток: | |||
| - передача при 13,3 В, А |
<12 |
||
| - прием при 13,3 В, мА | |||
| Приемник | |||
| Чувствительность, дБм |
-98 (64 кбит/с); -104 (48 кбит/с); -108 (43,2 кбит/с); -110 (32 кбит/с) |
-94 (128 кбит/с); -100 (96 кбит/с); -106 (64 кбит/с) |
-95 (64 кбит/с); -101 (48 кбит/с); -105 (43,2 кбит/с); -107 (32 кбит/с) |
| Избирательность, дБ |
77 (ном.) >75 (мин.)/25 кГц |
68 (ном.) >65 (мин.)/50кГц |
77 (ном.) >75 (мин.)/25кГц |
| Интермодуляция, дБ |
80 (ном.), >75 (мин.) |
78 (ном.), >75 (мин.) |
80 (ном.), >75 (мин.) |
| Передатчик | |||
| Время атаки передатчика, мс |
< 10 (отклонение не более 1 мс) |
||
| Выходная мощность, Вт |
10-40 |
10-25 |
10-35 |
| Модем | |||
| Коррекция ошибки |
Гиперкод |
||
| Программная синхронизация |
Поддерживается при затухании сигнала |
||
| Достоверность |
1 x 10-9 (номинально, поврежденные пакеты посылаются повторно) |
||
| Частота появления ошибок |
< 1% @ - 107 с коррекцией ошибки на скорости 32,0 кбит/с; < 1% @ - 110 с коррекцией ошибки на скорости 25,6 кбит/с; < 1% @ - 112 с коррекцией ошибки на скорости 19,2 кбит/ |
||
| Защита данных |
128-битный ключ |
||
| Протокол обмена данными |
TCP/IP, UDP |
||
- Частотный диапазон
- 406...512; прием: 762...773, передача: 792...803; прием: 851...869, передача: 806...824
- Тип связи
- Радиоканал, узкополосный, полудуплексный
- Напряжение питания, В
- 10,9...16,3
- Габариты, мм
- 15,4 x 5,1 x 18,2
- Мощность передатчика, макс., Вт
- 40
- Мощность передатчика, мин., Вт
- 10
- Скорость передачи данных
- 50 кГц: 32, 64, 96, 128 кбит/c; 25 кГц: 16, 32, 48, 64 кбит/c; 12,5 кГц: 8, 16, 24, 32 кбит/c; 6,25 кГц: 4, 8, 12 кбит/c
- Рабочая температура
- -30°C…+60°C
- RS485
- Нет
- RS232
- 3
- Ethernet 10/100
- 1
- Ёмкость АКБ
- Нет
- USB
- Нет
- Количество SIM-карт
- Нет
- Исполнение
- Металлический корпус
- ГЛОНАСС/GPS
- Да
- Протоколы передачи данных
- TCP/IP, UDP

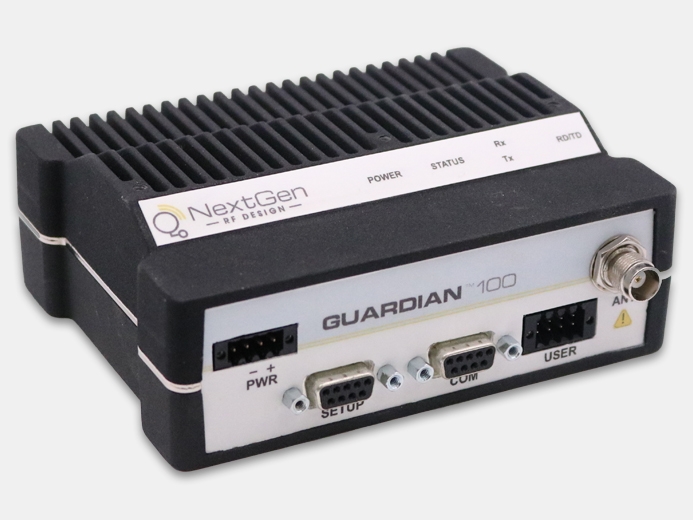

Guardian 100/200/400/900 (асинхронный «прозрачный» радиомодем)
Guardian 100/200/400/900 – асинхронный «прозрачный» радиомодем, диапазоны частот: 136-174, 215-240, 406-470, 450-512, 928-960 МГц, интерфейс: RS-232 (DB9), симплекс, полудуплекс или дуплекс.

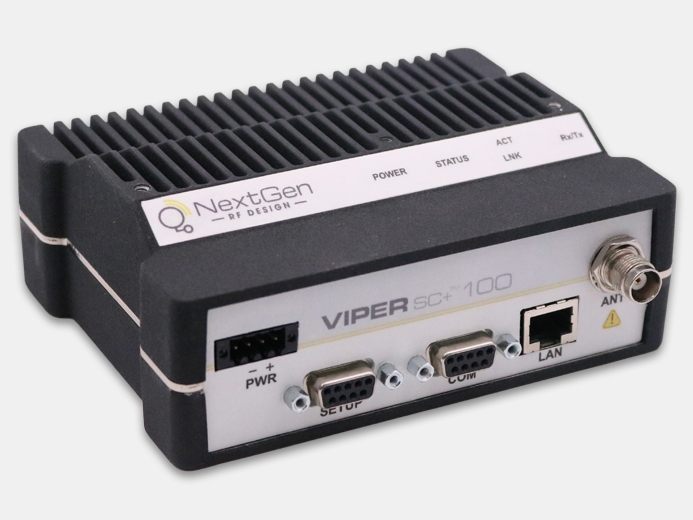

Viper-SC 100/200/400 (узкополосный IP-маршрутизатор и радиомодем)
