| вход/выход | DI | DO | RDO | AI | AO | Питание, В постоянного тока |

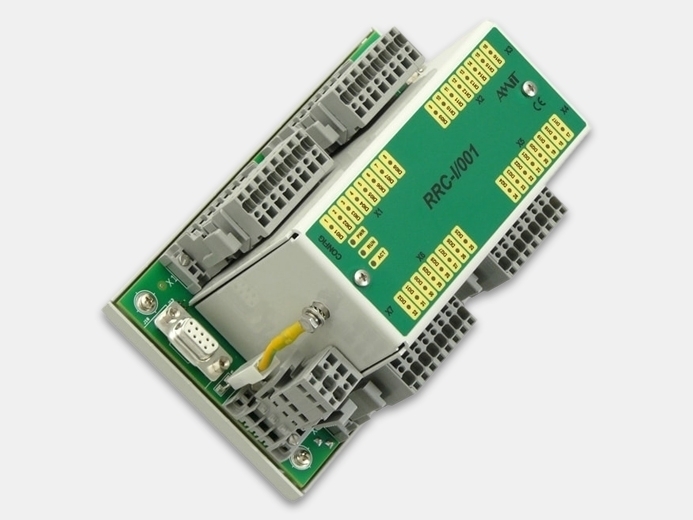

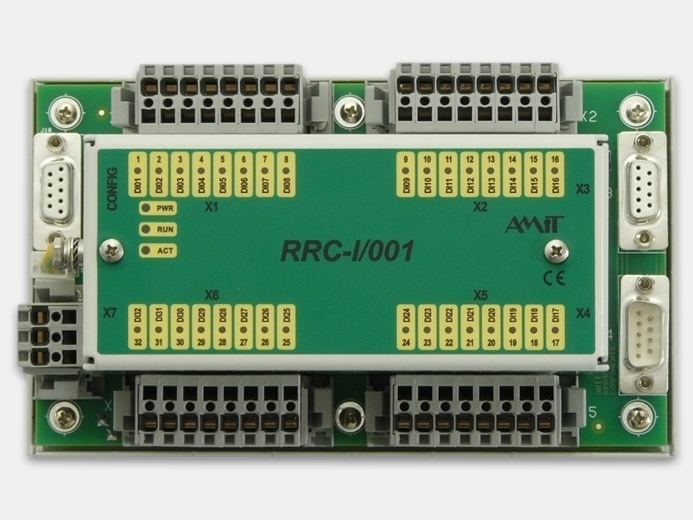

| RRC-I/001 | 32 | – | – | – | – | 24 |
| RRC-I/005 | 32 | – | – | – | – | 48 |

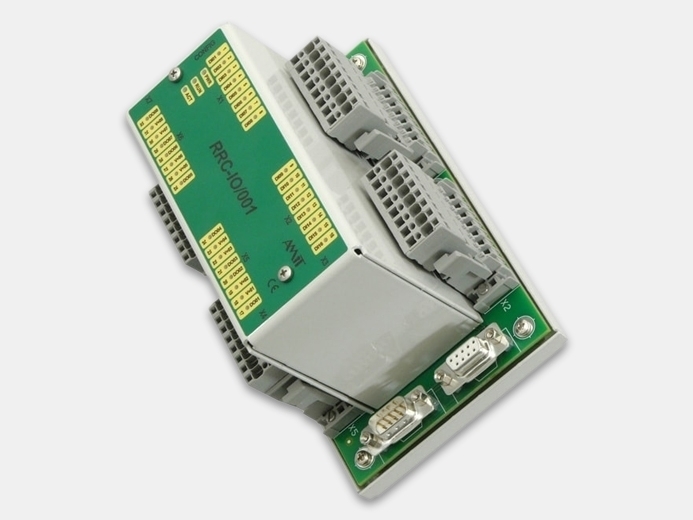

| RRC-IO/001 | 16 | 8 | – | – | – | 24 |
| RRC-AIO/001 | 12 | 6 | – | 4 (4 мА...20 мА) | – | 24 |
| RRC-AIO/201 | 12 | 6 | – | 4 (0 В...15 В) | – | 24 |
| RRC-IOR/001 | 12 | 7 | 2 | – | – | 24 |
| RRC-O/001 | – | 16 | – | – | – | 24 |
| RRC-O/005 | – | 16 | – | – | – | 48 |
| RRC-ION/001 | 12 | 8 | – | – | 4 (4 мА...20 мА) | 24 |
| RRC2-IO/001 | 16 | 8 | – | – | – | 24 |

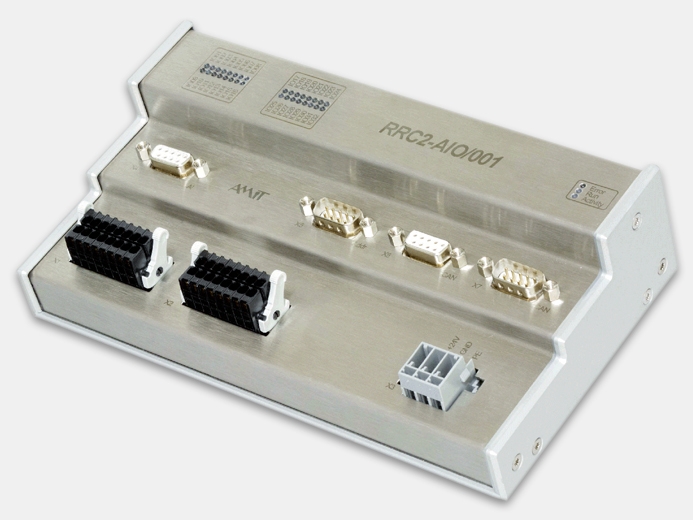

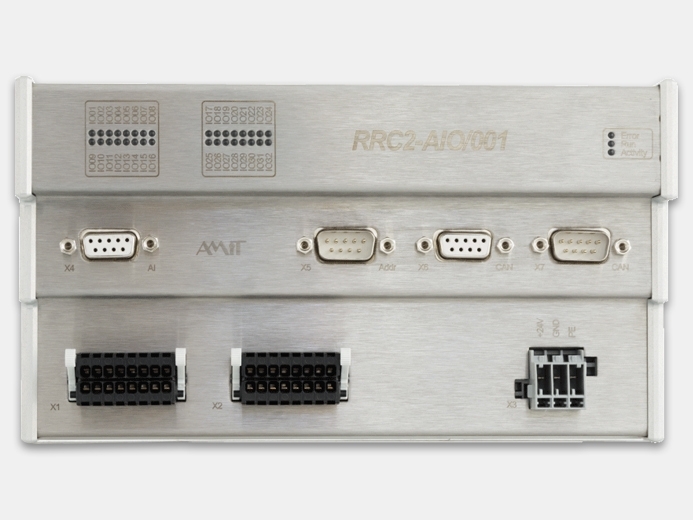

| RRC2-AIO/001 | 16 | 8 | – | 4 | – | 24 |
| RRC2-I/001 | 32 | – | – | – | – | 24 |
Удалённые модули ввода-вывода CAN
Производитель: AMiT
RRC-xxx - это устройства удалённого ввода/вывода, разработанные и оптимизированные для управления подвижным составом. Устройства связываются с другими компонентами TCMS через протокол CANopen DS 401. Устройства соответствуют требованиям EN 50155 (Электронное оборудование, используемое на подвижном составе) класса TX.RRC-xxx - это устройства удалённого ввода/вывода, разработанные и оптимизированные для управления подвижным составом. Устройства связываются с другими компонентами TCMS через протокол CANopen DS 401. Устройства соответствуют требованиям EN 50155 (Электронное оборудование, используемое на подвижном составе) класса TX.
Разъёмы CAN соединены (более простая разводка). Подключаемый модуль RRC-KM используется для настройки скорости связи и адреса устройства. Это может быть частью каблирования (предоставление так называемой географической конфигурации узла). Это решение сводит к минимуму ошибки в конфигурации устройства при обслуживании или замене. Используются разъёмы типа WAGO X-COM.
Отличительные особенности
Разъёмы CAN соединены (более простая разводка). Подключаемый модуль RRC-KM используется для настройки скорости связи и адреса устройства. Это может быть частью каблирования (предоставление так называемой географической конфигурации узла). Это решение сводит к минимуму ошибки в конфигурации устройства при обслуживании или замене. Используются разъёмы типа WAGO X-COM.
Отличительные особенности
- Прочный дизайн
- Поддержка протокола связи CANopen DS 401
- Расширенный диапазон рабочих температур от -40°C...+70°C
- Рассчитан на использование в экстремальных климатических условиях
- Соответствует EN 50155.
Технические характеристики
|
CAN интерфейс |
1 |
|
Скорость соединения |
250/500/1000 кбит/с |
|
Протокол связи |
CANopen DS 401 |
|
Питание, В постоянного тока |
24/48 (-30%...+25 %) |
|
Защита корпуса |
IP30 |
|
Диапазон рабочих температур |
-40°C...+70°C |
|

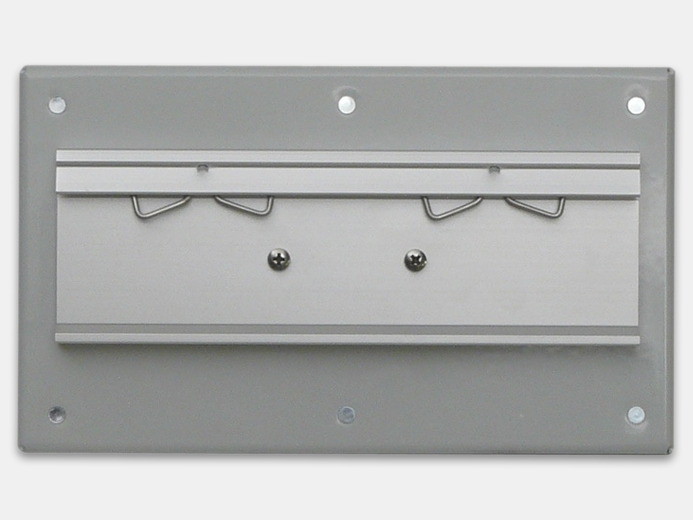

Крепление |
35 мм DIN-рейка |
|
Вес, г |
1,25 |
|
Размеры, мм |
170 х 100 х 108 |
|
Стандарты |
EN 50155, EN 50121-3-2, EN 61373, EN 60068-2-1, EN 60068-2-2 |
Удалённые модули ввода-вывода TRDP

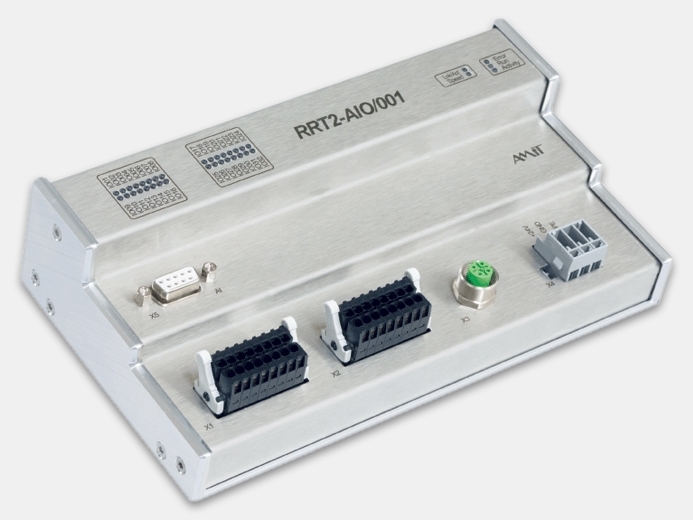

RRT2-xxx - это устройства удалённого ввода/вывода, разработанные и оптимизированные для управления подвижным составом. Устройства связываются с другими компонентами TCMS через протокол TRDP.
Удалённые модули ввода-вывода ETHERNET
RRE-xxx - это устройства удаленного ввода / вывода, разработанные и оптимизированные для использования на подвижном составе.
