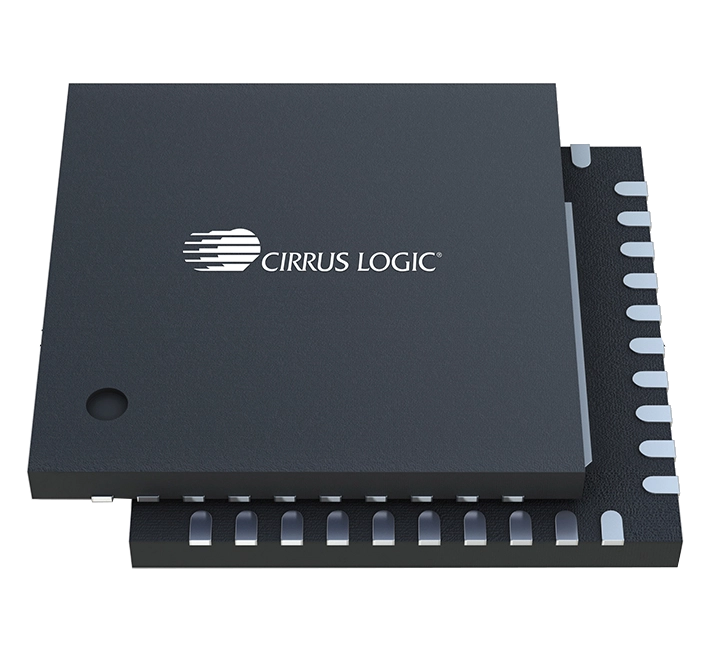

Микросхема для измерения энергии CS5480SG-INZПротестировать

Cirrus Logic представляет CS5480SG-INZ — инновационную трёхканальную микросхему для измерения электроэнергии. Эта микросхема предназначена для точного измерения активной, реактивной и полной мощности с минимальной погрешностью, всего 0,1%, что делает её идеальным решением для современных интеллектуальных счётчиков электроэнергии и систем энергомониторинга.

Тип устройства: Микросхема для измерения энергии
Производитель: Cirrus Logic
Форм-фактор: 24-контактный корпус QFN (4 мм x 4 мм)
Питание: 3.3 В
Потребляемая мощность: < 13 мВт

Основные характеристики:

• Трёхканальная система измерения энергии
• Высокая точность измерения активной, реактивной и полной мощности (погрешность 0,1%)
• Встроенные аналоговые преобразователи с низким уровнем шума и высоким отношением сигнал/шум (SNR)
• Поддержка различных датчиков тока: шунтирующий резистор, трансформатор тока, катушка Роговского
• Цифровая калибровка с защитой от записи и контрольными суммами для обеспечения целостности данных
• Поддержка интерфейсов UART и SPI™ для передачи данных
• Встроенный датчик температуры и опорное напряжение

Применение:

Подходит для использования в системах измерения потребления электроэнергии, интеллектуальных счетчиках и других устройствах, требующих высокоточного измерения электрических параметров.

Дополнительные функции:

• Защита от перенапряжения, просадки напряжения и перегрузки по току
• Автоматическое и быстрое калибрование на производственной линии
• Ультранизкое энергопотребление и высокая точность в широком диапазоне температур (-40°C до +85°C)

CS5480SG-INZ обладает рядом ключевых преимуществ, включая встроенные 24-разрядные аналогово-цифровые преобразователи (ΔΣ), которые обеспечивают превосходную производительность при низком уровне шума и высоком отношении сигнал/шум (SNR). Она поддерживает широкий спектр датчиков тока, таких как шунтирующие резисторы, трансформаторы тока и катушки Роговского, что делает её универсальным решением для различных применений.

Микросхема также оснащена встроенными функциями цифровой калибровки, что значительно упрощает процесс настройки и сокращает время на производственной линии. Дополнительные функции, такие как защита от перенапряжения, просадки напряжения и перегрузки по току, обеспечивают надежную работу устройства в различных условиях.

CS5480SG-INZ предлагает гибкость подключения благодаря поддержке интерфейсов UART и SPI™, что позволяет легко интегрировать её в существующие системы. Встроенный датчик температуры и опорное напряжение повышают стабильность работы устройства в широком диапазоне температур, от -40°C до +85°C.

С потребляемой мощностью менее 13 мВт, CS5480SG-INZ является энергосберегающим решением, идеально подходящим для применения в условиях, где важна минимизация энергопотребления, таких как автономные измерительные системы и устройства с ограниченными ресурсами питания.

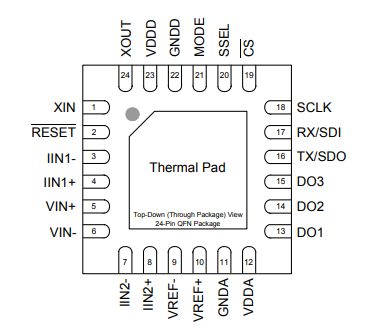

Микросхема доступна в компактном корпусе QFN с 24 выводами, размером всего 4 мм x 4 мм, что делает её удобной для интеграции в современные компактные устройства. CS5480SG — это идеальный выбор для разработчиков, которым требуется надёжное и высокоточное решение для измерения энергии.
