Модуль предохранителей с CANopen
Производитель: AMiT
Модули предохранителей с CANopen серии RRFSxx предназначены для защиты электрической цепи подвижного состава и передачи в систему управления транспортным средством актуальной информации о состоянии предохранителей. Статус каждого предохранителя считывается оборудованием высшего уровня по линии связи через интерфейс CAN c помощью протокола CANopen DS 401, таким образом эта информация, вместе с дополнительными универсальными вводами/выводами, контролируется системой управления транспортного средства.Устройство полностью соответствует стандарту EN 50155 (СТ РК МЭК 60571-2007) класс ТХ и другим соответствующим стандартам.
RRFSxx модули предназначены для защиты электрической цепи подвижного состава и передачи в систему управления транспортным средством актуальной информации о состоянии предохранителей. Статус каждого предохранителя считывается оборудованием высшего уровня по линии связи через интерфейс CAN c помощью протокола CANopen DS 401, таким образом эта информация, вместе с дополнительными универсальными вводами/выводами, контролируется системой управления транспортного средства. Устройство полностью соответствует стандарту EN 50155 (СТ РК МЭК 60571-2007) класс ТХ и другим соответствующим стандартам.

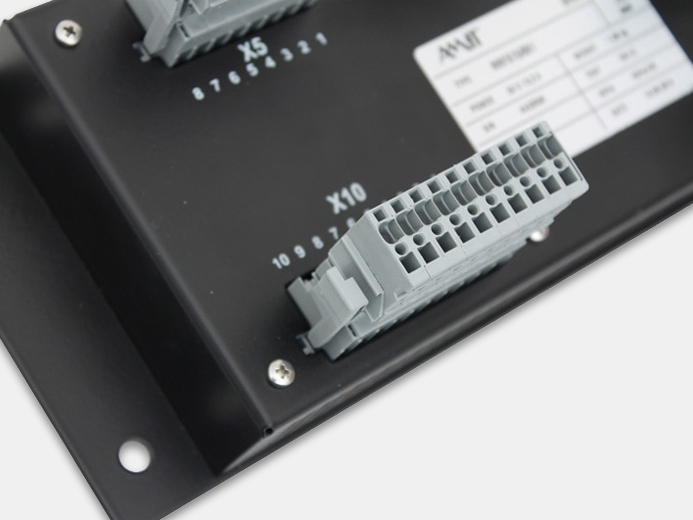

Разъёмы CAN соединены последовательно. Сетевой адрес модуля устанавливается проводкой в разъёме блока питания (узловая географическая конфигурация). Это решение позволяет упросить настройку модуля во время обслуживания или замены. Используемые сигнальные коннекторы, точно такие же, как и коннекторы блока питания – WAGO типа X-COM.
Отличительные особенности
Разъёмы CAN соединены последовательно. Сетевой адрес модуля устанавливается проводкой в разъёме блока питания (узловая географическая конфигурация). Это решение позволяет упросить настройку модуля во время обслуживания или замены. Используемые сигнальные коннекторы, точно такие же, как и коннекторы блока питания – WAGO типа X-COM.
Отличительные особенности

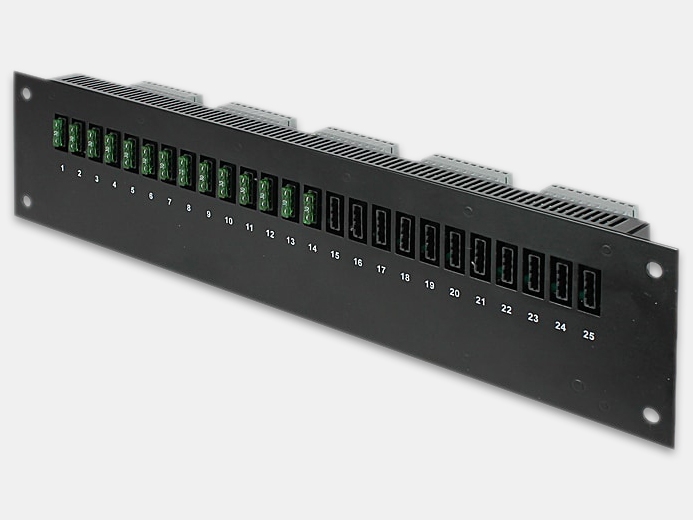

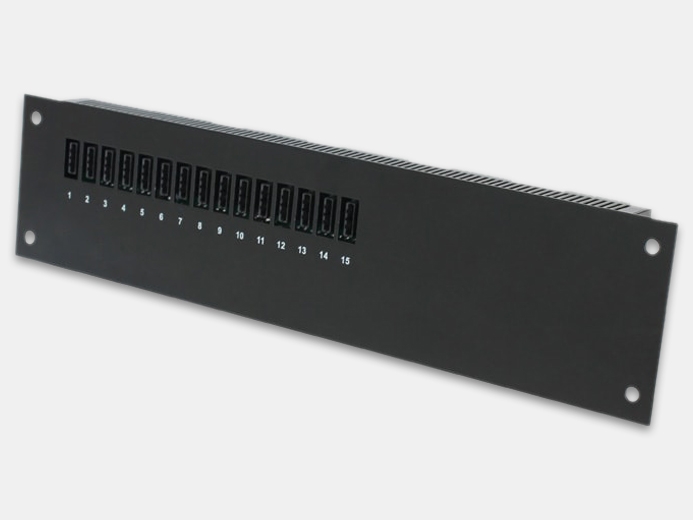

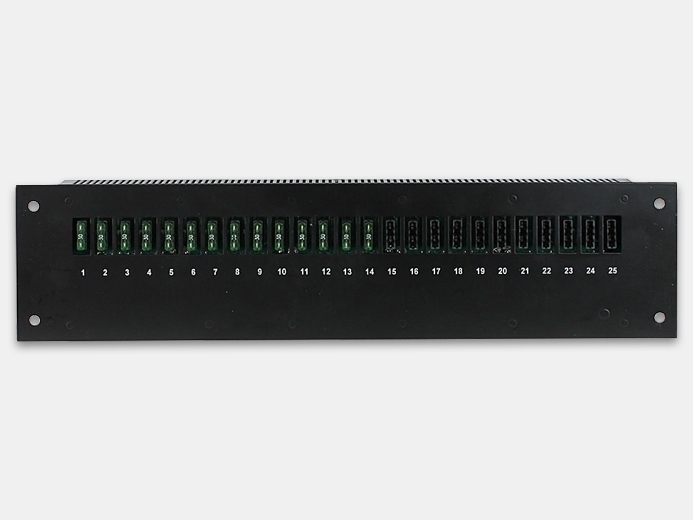

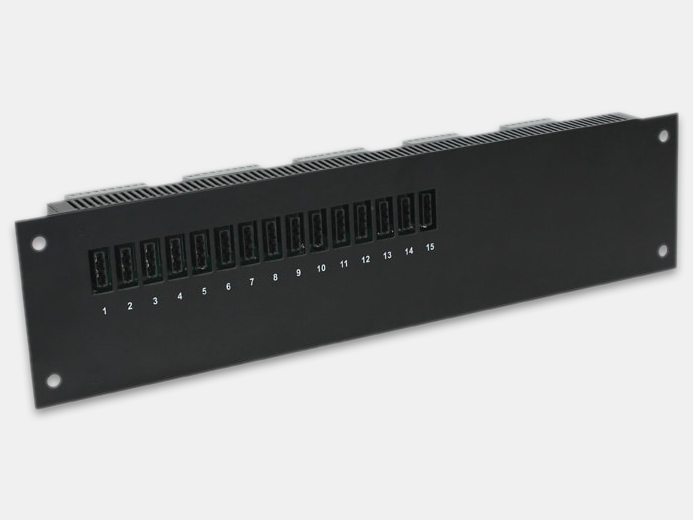

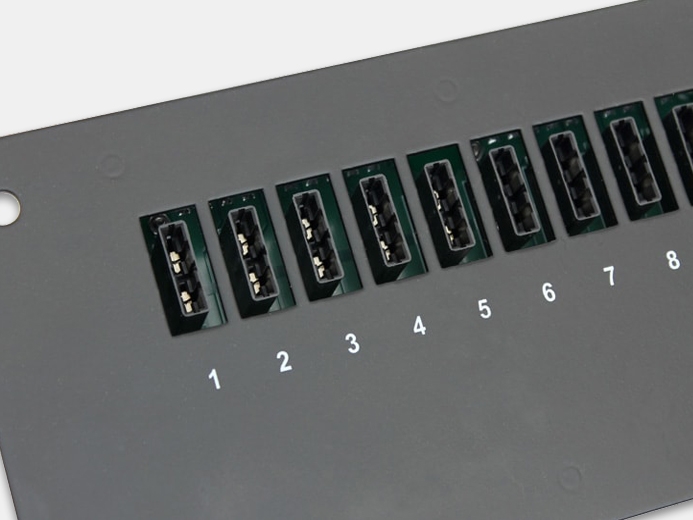

- 15/25 отверстий для предохранителей со считыванием состояния
- Дополнительные универсальные входы/выходы
- Протокол связи CANopen DS 401
- Последовательное соединение CAN
- Географическая конфигурация блока
- Широкий диапазон рабочих температур от -40°С...+70°С
- Источник питания 24 В постоянного тока
- Полное соответствие с EN 50155 (СТ РК МЭК 60571-2007).
| CAN-интерфейс | 1х |
| Скорость связи | 250 кбит/с |
| Протокол связи | CANopen DS 401 |
| Питание, В постоянного тока | 24 (-30%...+25%) |
| Защита корпуса | IP20 |
| Диапазон рабочих температур | -40°C...+70°C |
| Монтаж | В панель |
| Вес, кг | 2 |
| Размеры, мм | 450 х 110 х 76 |
| Стандарты |
EN 50155, EN 50121-3-2, EN 61373, EN 60068-2-1, EN 60068-2-2 |
Доступные модели
|
Вход/выход |
Количество предохранителей |
DI |
DO |
AI |
Питание, В постоянного тока |

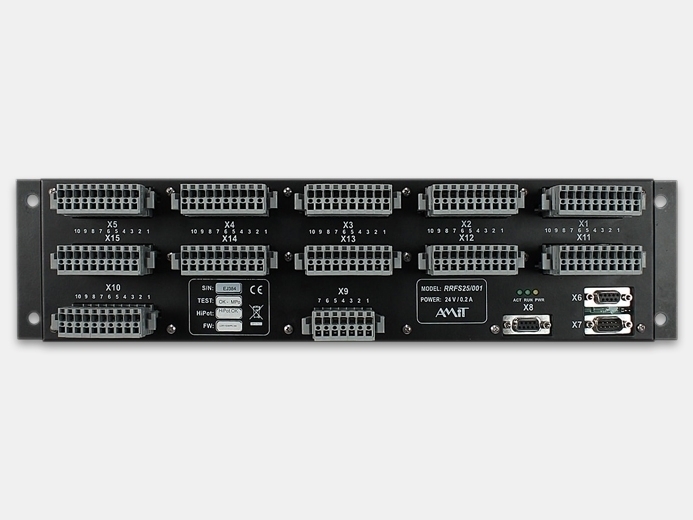

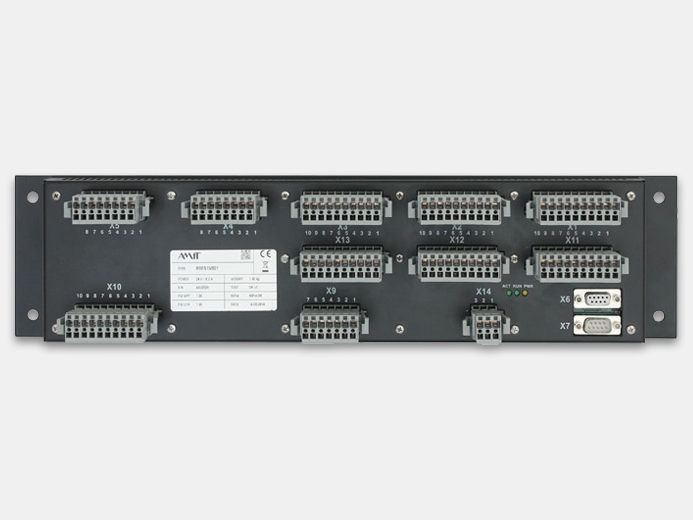

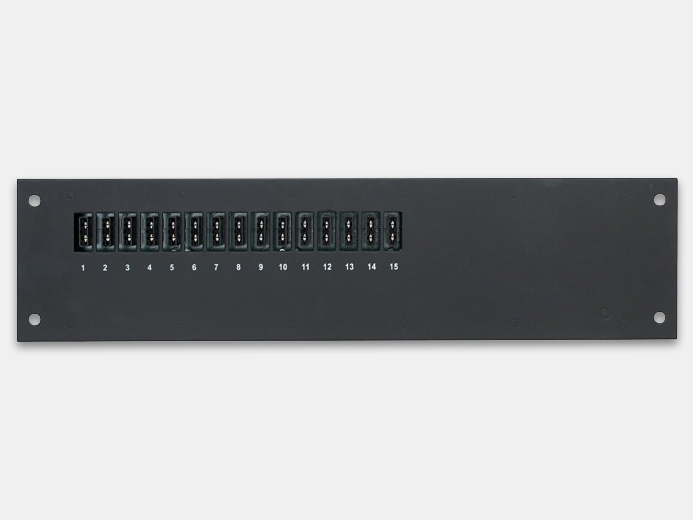

| RRFS15/001 | 15 | 10 | 8 | 1 | 24 |

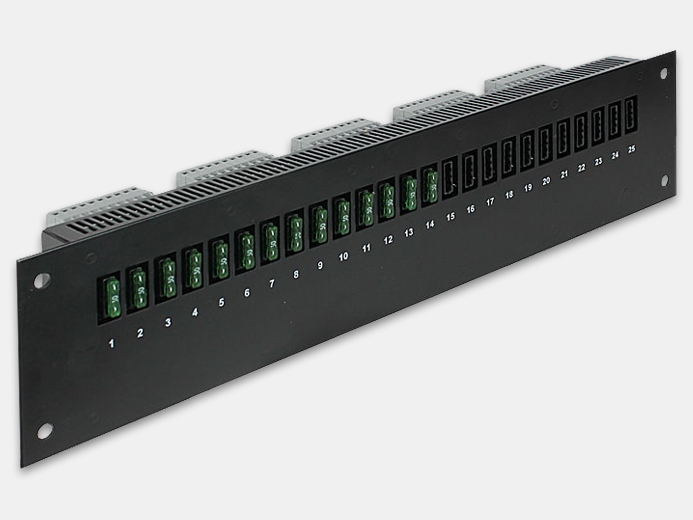

| RRFS25/001 | 25 | 10 | – | – | 24 |
