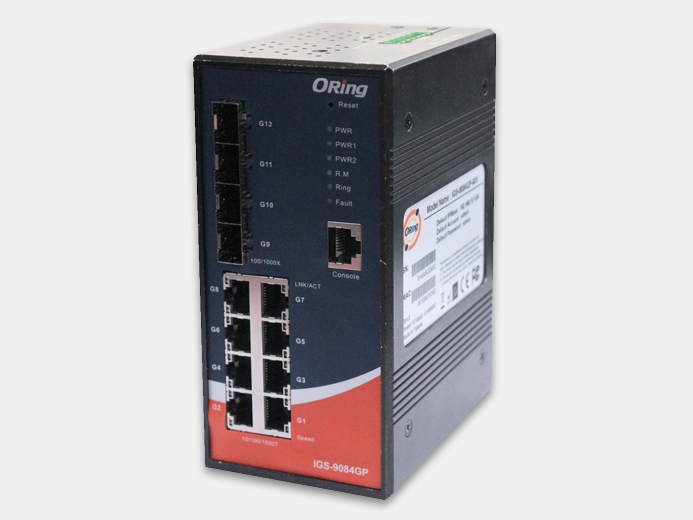

IGS-9084GP (управляемый гигабитный коммутатор) - изображение

Производитель: ORing

ORing IGS-9084GP – управляемый гигабитный коммутатор с поддержкой резервирования в кольце. Коммутатор имеет 12 портов 10/100/1000 Мбит/c и 4 портами под SFP трансиверы 100/1000 Мбит/c.

Для защиты от разрыва или временных прерываний связи, коммутатор поддерживает кольцевую топологию со временем восстановления менее 30мс при 250 устройств в кольце, такое время переключения достигается за счет протокола O-Ring, разработанного компанией ORing. Устройство поддерживает также протоколы кольцевых топологий MRP/MSTP/RSTP/STP, для работы в кольце с коммутаторами сторонних производителей.
ORing IGS-9084GP – управляемый гигабитный коммутатор с поддержкой резервирования в кольце. Коммутатор имеет 12 портов 10/100/1000 Мбит/c и 4 портами под SFP трансиверы 100/1000 Мбит/c.

Для защиты от разрыва или временных прерываний связи, коммутатор поддерживает кольцевую топологию со временем восстановления менее 30мс при 250 устройств в кольце, такое время переключения достигается за счет протокола O-Ring, разработанного компанией ORing. Устройство поддерживает также протоколы кольцевых топологий MRP/MSTP/RSTP/STP, для работы в кольце с коммутаторами сторонних производителей.

ORing IGS-9084GP может эксплуатироваться в широком диапазоне рабочих температур от -40°С до +70°С.
Данный коммутатор с функцией PoE является одним из наиболее надёжных решений для промышленного использования и построения интеллектуальных транспортных систем.

Отличительные особенности
  • Поддержка отказоустойчивых кольцевых протоколов Ethernet (O-Ring, Open-Ring, O-Chain, MSTP/RSTP/STP)
  • Поддержка MRP (Media Redundancy Protocol) в соответствии со стандартом IEC 62439-2
  • 12 портов 10/100/1000 Мбит/с RJ-45
  • 4 порта под SFP трансиверы 100/1000 Мбит/c
  • Аппаратная синхронизация часов в соответствии с IEEE 1588v2 (кроме модели IGPS-9080-NP)
  • Поддержка протокола IPv6
  • Поддержка Modbus TCP
  • Поддержка технологии энергосбережения IEEE 802.3az
  • Поддержка протоколов HTTPS/SSH
  • Поддержка SMTP
  • Управление полосой пропускания
  • Поддержка QoS
  • Функция привязки устройств
  • Автоматическая защита от DOS/DDOS атак
  • IGMP v2/v3 (поддержка IGMP snooping) для фильтрации мультикаст трафика
  • Поддержка SNMP v1/v2c/v3 и RMON для управления и мониторинга сетью
  • Аутентификация с помощью ACL, TACACS+ и 802.1x
  • Поддержка Jumbo Frame 9.6 Кб
  • Управление и настройка с помощью утилиты Open-Vision, Web интерфейса, протокола Telnet консоли CLI
  • Поддержка протокола LLDP
  • Корпус IP30
  • Возможность настенного монтажа и на DIN-рейку.
Технические характеристики

Физические порты

10/100 Base-T(X) порты на RJ45 Auto MDI/MDIX

8
100/1000Base-X SFP порт
 4
Порт последовательной консоли RS-232
 RS-232 на RJ45 коннекторе c консольным кабелем.
Настройка скорости передачи: 115200 бит/с, 8, N, 1
Технология
Стандарты Ethernet

IEEE 802.3 для 10Base-T
IEEE 802.3u для 100Base-TX и 100Base-FX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab для 1000Base-T
IEEE 802.3x для управления потоком
IEEE 802.3ad для LACP (Протокол управления агрегацией каналов)
IEEE 802.1p для COS (Class of Service)
IEEE 802.1Q для VLAN Tagging
IEEE 802.1w для RSTP (Rapid Spanning Tree Protocol)
IEEE 802.1s для MSTP (Multiple Spanning Tree Protocol)
IEEE 802.1x для аутентификации
IEEE 802.1AB для LLDP (Link Layer Discovery Protocol)

MAC адреса 8 тыс. MAC адресов
Очереди приоритетов  4
Обработка Store-and-Forward (хранение и передача)
Свойства переключателя

Задержка переключения: 7 us
Ширина коммутации: 24 Гбит/с
Максимальное количество доступных VLANs: 4095
Диапазон VLAN ID Range: VID 1...4094
Группы мультивещания IGMP: 256
Ограничение скорости порта: User Define

Функции безопасности

Включение/выключение портов, безопасность портов на основе MAC
Управление доступом к сети на основе портов (802.1x)
VLAN (802.1Q ) для сегрегации и защиты сетевого трафика
Поддержка Q-in-Q VLAN для повышения производительности и безопасности для расширения пространства VLAN
Централизованное управление паролями Radius
SNMPv1/v2c/v3 зашифрованная аутентификация и защита доступа
Https/SSH повышает безопасность сети
Jumbo frame  До 9,6 Кбайт
Характеристики ПО

STP/RSTP:2004/MSTP (IEEE 802.1D/w/s)
Резервное кольцо (O-Ring) со временем восстановления менее 30 мс более 250 единиц
Поддержка TOS/Diffserv
Качество обслуживания (802.1p) для трафика в реальном времени
VLAN (802.1Q) с VLAN tagging с GVRP поддержкой
IGMP Snooping для многоадресной фильтрации
Конфигурация портов, состояние, статистика, мониторинг, безопасность
SNTP для синхронизации часов по сети
Поддержка PTP клиент (Протокол точного времени) синхронизация часов
DHCP сервер/клиент
Port Trunk
Поддержка MVR (Multicast VLAN Registration)
Modbus TCP
NTP сервер
Сетевое резервирование

O-Ring
O-Chain
RSTP:2004
MSTP

LED индикаторы
Индикатор питания (PWR/1/2) Зелёный: Power LEDx 3
Индикатор R.M. Зелёный:  означает, что система работает в режиме O-Ring Master
Индикатора O-Ring Зелёный: означает, что система работает в режиме O-Ring
Индикатор сбоя (Fault) Жёлтый: указывает на непредвиденное событие
Индикатор порта 10/100Base-T(X) RJ45

Зелёный для порта t Link/Act
Жёлтый для Duplex
Индикатор 100/1000Base-X SFP порта
 Зелёный для Link/Act
Неисправность контакта
Реле Выход реле для передачи 1 А при напряжении 24 В постоянного тока
Питание
Резервная входная мощность

2 входа постоянного тока.
12...48 В постоянного тока на 6-ти контактной клеммной колодке
Энергопотребление (тип.) 12,5 Вт
Защита от перегрузки по току
 Да
Физические характеристики
Корпус IP30
Размеры, мм 74.3 x 109.2 x 153.6
Вес, г 1070
Характеристики окружающей среды
Диапазон температур хранения -40...+85°C
Диапазон рабочих температур -40...+70°C
Влажность 5%...95% без образования конденсата
Сертификаты и разрешения
Излучение FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4)
Электромагнитная совместимость IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8, IEC61000-4-11
Shock IEC60068-2-27
Свободное падение IEC60068-2-32
Вибрация IEC60068-2-6
Безопасность EN60950-1
Гарантия 5 лет


Инструкция по установке на промышленный 12-портовый управляемый Gigabit Ethernet коммутатор ORing IGS-9084GP (Quick Installation Guide, pdf, англ.).pdfРуководство пользователя на промышленный 12-портовый управляемый Gigabit Ethernet коммутатор ORing IGS-9084GP (User Manual, pdf, англ.).pdfСпецификация на промышленный 12-портовый управляемый Gigabit Ethernet коммутатор ORing IGS-9084GP (Data Sheet, pdf, англ.).pdf
/
