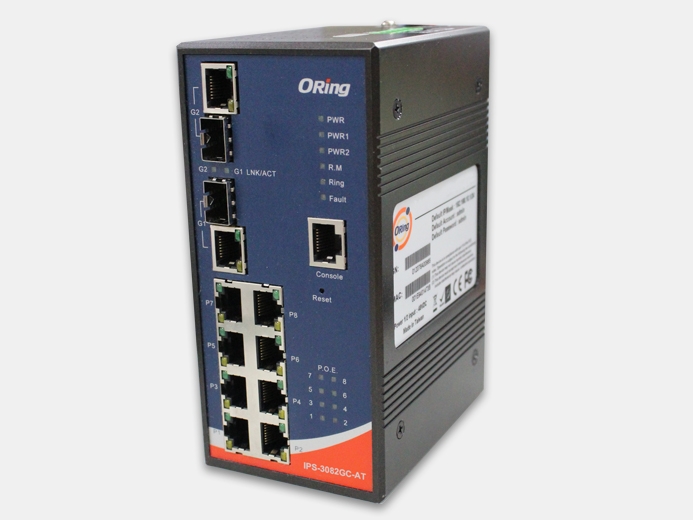

IPS-3082GC (управляемый Ethernet коммутатор) - изображение

Производитель: ORing

ORing IPS-3082GC - это управляемый Ethernet коммутатор с кольцевым резервированием, имеет 8 x 10/100Based-T(X) портов с функцией PoE (P.S.E) и 2 гигабитных комбо порта. Устройство имеет поддержку протоколов резервирования, таких как O-Ring (время восстановления менее 20мс на 250 подключенных устройств), Open-Ring и MST/RSTP/STP (IEEE 802.1s/w/D), тем самым обеспечивает защиту чувствительных к потерям приложений от сбоев и пропаданий сигнала сети.
ORing IPS-3082GC - это управляемый Ethernet коммутатор с кольцевым резервированием, имеет 8 x 10/100Based-T(X) портов с функцией PoE (P.S.E) и 2 гигабитных комбо порта. Устройство имеет поддержку протоколов резервирования, таких как O-Ring (время восстановления менее 20мс на 250 подключенных устройств), Open-Ring и MST/RSTP/STP (IEEE 802.1s/w/D), тем самым обеспечивает защиту чувствительных к потерям приложений от сбоев и пропаданий сигнала сети.

ORing IPS-3082GC поддерживает Power over Ethernet, коммутатор подает питание подключенному устройству по стандартному витому кабелю, через который одновременно передаются данные в Ethernet сетях. Данный коммутатор также поддерживает новый функционал – DDM (Digital Diagnostic Monitoring), позволяющий в реальном времени контролировать значения электрического тока, напряжения, температуры, мощности оптического сигнала и т.п.

Все функции ORing IPS-3082GC могут быть настроены с помощью простой и удобной утилиты Open-Vision 3.0 под ОС Windows, помимо того, что устройством также можно управлять через Web-интерфейс, с помощью протокола Telnet и консоли настройки (CLI). Коммутатор имеет широкий диапазон рабочих температур от -40°C до +70°C, что позволяет использовать его в большинстве существующих систем.

Данный коммутатор с функцией PoE является одним из наиболее надежных решений для промышленного использования и построения интеллектуально транспортных систем.

Отличительные особенности
  • 8x 10/100 Based-T(X) портов и 2 гигабитных комбо порта
  • 8 портов с функцией PoE (P.S.E), обеспечивают питание до 15.4 Вт (IEEE 802.3af)
  • Поддержка O-Ring (время восстановления менее 20мс на 250 подключенных устройств), MST/RSTP/STP (IEEE 802.1s/w/D) для Ethernet резервирования
  • Поддержка PTP клиента для синхронизации времени
  • Поддержка DDM (Digital Diagnostic Monitoring) функции
  • Поддержка IGMP v2/v3 (IGMP snooping) для фильтрации мультикастового трафика
  • Поддержка LLDP протокола
  • Возможность уведомлений о событии через Syslog, Email, SNMP trap и релейные контакты
  • Широкий диапазон рабочих температур: от -40°C до +70°C.

Технические характеристики

Физические порты

10/100 Base-T(X) порты на RJ45 Auto MDI/MDIX с P.S.E.

8
Gigabit Combo порты с 10/100/1000Base-T(X) и 100/1000Base-X SFP порт 2
Порт последовательной консоли RS-232
 RS-232 на RJ45 коннекторе c консольным кабелем.
Настройка скорости передачи: 9600 бит/с, 8, N, 1
Технология
Стандарты Ethernet

IEEE 802.3 для 10Base-T
IEEE 802.3u для 100Base-TX и 100Base-FX
IEEE 802.3z for 1000Base-X
IEEE 802.3ab для 1000Base-T
IEEE 802.3x для управления потоком
IEEE 802.3ad для LACP (Протокол управления агрегацией каналов)
IEEE 802.1p для COS (Class of Service)
IEEE 802.1Q для VLAN Tagging
IEEE 802.1D для STP (Spanning Tree Protocol)
IEEE 802.1D-2004 для RSTP:2004 (Rapid Spanning Tree Protocol 2004)
IEEE 802.1w для RSTP (Rapid Spanning Tree Protocol)
IEEE 802.1s для MSTP (Multiple Spanning Tree Protocol)
IEEE 802.1x для аутентификации
IEEE 802.1AB для LLDP (Link Layer Discovery Protocol)
IEEE 802.3af PoE спецификация (до 15.4 Вт на порт P.S.E.)

MAC адреса 8192 MAC адреса
Очереди приоритетов  4
Обработка Store-and-Forward (хранение и передача)
Свойства переключателя

Задержка переключения: 7 us
Ширина коммутации: 5.6 Гбит/с
Максимальное количество доступных VLANs: 4096
Группы мультивещания IGMP: 1024
Ограничение скорости порта: User Define

Функции безопасности

Включение/выключение портов, безопасность портов на основе MAC
Управление доступом к сети на основе портов (802.1x)
VLAN (802.1Q ) для сегрегации и защиты сетевого трафика
Поддержка Q-in-Q VLAN для повышения производительности и безопасности для расширения пространства VLAN
Централизованное управление паролями Radius
SNMPv1/v2c/v3 зашифрованная аутентификация и защита доступа
Https/SSH повышает безопасность сети
Характеристики ПО

STP/RSTP:2004/MSTP (IEEE 802.1D/w/s)
Резервное кольцо (O-Ring) со временем восстановления менее 30 мс более 250 единиц
Поддержка TOS/Diffserv
Качество обслуживания (802.1p) для трафика в реальном времени
VLAN (802.1Q) с VLAN tagging с GVRP поддержкой
IGMP Snooping для многоадресной фильтрации
Конфигурация портов, состояние, статистика, мониторинг, безопасность
SNTP для синхронизации часов по сети
Поддержка PTP клиент (Протокол точного времени) синхронизация часов
DHCP сервер/клиент
Port Trunk
Поддержка MVR (Multicast VLAN Registration)
Modbus TCP

Сетевое резервирование

O-Ring
O-Chain
RSTP:2004
MSTP

Система предупреждения/мониторинга

Релейный выход для сообщений о неисправности
Syslog сервер/клиент для записи и просмотра событий
SMTP для уведомления о событиях по электронной почте
Выбор событий

LED индикаторы
Индикатор питания (Power) Зелёный: Power LEDx 3, Зелёный: PoE LEDx 8
Индикатор R.M. Зелёный:  означает, что система работает в режиме O-Ring Master
Индикатора O-Ring Зелёный: означает, что система работает в режиме O-Ring
Индикатор сбоя (Fault) Жёлтый: указывает на непредвиденное событие
Индикатор порта 10/100Base-T(X) RJ45

Зелёный для порта t Link/Act
Жёлтый для Duplex/Collision
Индикатор порта 100/1000Base-X Fiber Зелёный для Link/Act
Неисправность контакта
Реле Выход реле для передачи 1 А при напряжении 24 В постоянного тока
Питание
Резервная входная мощность

2 входа постоянного тока.
24...36 В постоянного тока на 6-ти контактной клеммной колодке
Энергопотребление (тип.) 11,52 Вт (энергопотребление P.S.E. - не входит)
Защита от перегрузки по току
 Да
Защита от обратной полярности Нет
Физические характеристики
Корпус IP30
Размеры, мм 74.3 x 109.2 x 153.6
Вес, г 1260
Характеристики окружающей среды
Диапазон температур хранения -40...+85°C
Диапазон рабочих температур -40...+70°C
Влажность 5%...95% без образования конденсата
Сертификаты и разрешения
Излучение FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4)
Электромагнитная совместимость IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8, IEC61000-4-11
Shock IEC60068-2-27
Свободное падение IEC60068-2-32
Вибрация IEC60068-2-6
Безопасность EN60950-1
Гарантия 5 лет

Напряжение питания, В
24...36 В постоянного тока
Габариты, мм
74.3 x 109.2 x 153.6
Рабочая температура
-40°C...+70°C
Вес, гр
1260
