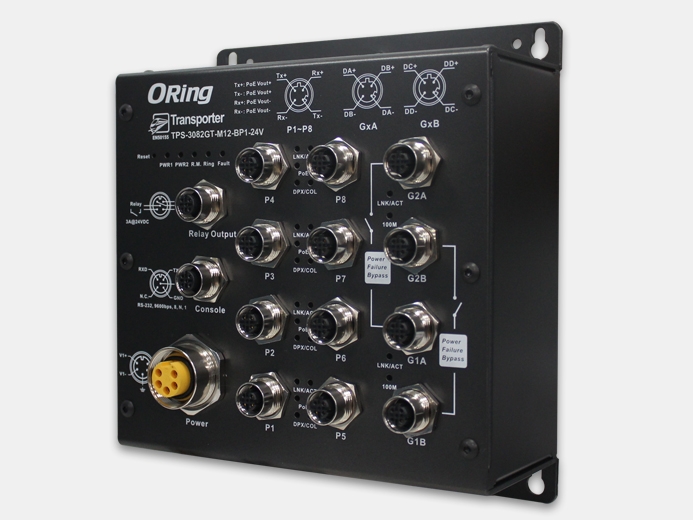

Ethernet коммутатор TPS-3082GT-M12-24V

Производитель: ORing

Описание
Технические характеристики
Документы

Ethernet коммутаторы серии ORing Transporter предназначены для использования в промышленности, на автомобильном транспорте и железнодорожном подвижном составе.

ORing TPS-3082GT-M12-BP1 – управляемый кольцевой Ethernet коммутатор с поддержкой PoE, оснащённый 8-ю портами 10/100Base-T(X) и 2-мя портами 10/100/1000Base-T(X), который разработан специально для сложных условий эксплуатации в соответствии с требованиями стандарта EN50155. С помощью функции PoE, коммутатор осуществляет питание удалённых устройств через стандартную витую пару на всех восьми портах 10/100Base-T(X).

Коммутатор обеспечивает поддержку технологии O-Ring (время восстановления менее 10 мс на 250 подключенных устройств), MSTP/RSTP/STP (IEEE 802.1s/w/D), а также защиту от разрыва соединения с помощью технологии быстрого восстановления. Поддержка технологии Open-Ring позволяет обеспечить совместимость коммутаторов фирмы ORing с оборудованием других производителей.

Централизованное управление и настройка коммутатора осуществляется с помощью специализированной утилиты Open-Vision.

Использование коннекторов M-12 обеспечивает надёжное соединение кабеля в тяжелых условиях окружающей среды, таких как вибрация и удары. Широкий диапазон рабочих температур (от -40°С до +70°С) удовлетворяет практически любым условиям эксплуатации.

Благодаря этому ORing TPS-3082GT-M12-BP1 является отличным решением для использования на объектах подвижного состава.

Отличительные особенности

Соответствие EN50155
Обеспечение до 15.4 Вт мощности на каждом из 8-ми портов 10/100Base-T(X) с поддержкой PoE (IEEE802.3af)
Технология O-Ring обеспечивает время восстановления менее 10 мс на 250 подключённых устройств
Поддержка MSTP/RSTP/STP (IEEE 802.1s/w/D)
Поддержка временной синхронизации через PTP клиент (Precision Time Protocol)
IGMP v2/v3 (Internet Group Management Protocol) - протокол управления групповой (multicast) передачей данных в сетях
Группировка портов для управления полосой пропускания
Поддержка SNMP v1/v2c/v3, RMON для мониторинга трафика
Поддержка протоколов VLAN, LLDP и DHCP
Наличие байпаса на двух гигабитных портах
МАС-адресация
Уведомление о событиях по Syslog, Email, SNMP, через релейный выход
Утилита Open-Vision обеспечивает централизованное управление и настройку с помощью веб-интерфейса, Telnet и консоли (CLI)
Надёжное соединение с помощью коннекторов типа M12
Возможность настенного монтажа.

Технические характеристики

Физические порты
10/100 Base-T(X) порты на M12 Auto MDI/MDIX с P.S.E	8x M12 коннекторов (4-pin D-coding)
10/100/1000Base-T(X) порты на M12	2x (комбинированные 2x M12 коннекторы 4-pin D-coding для 1 гигабитного порта)
Порт последовательной консоли RS-232	RS-232 на M12 коннекторе (A-coding). Настройка скорости передачи: 9600 бит/с, 8, N, 1
Технология
Стандарты Ethernet	IEEE 802.3 для 10Base-T IEEE 802.3u для 100Base-TX IEEE 802.3ab для 1000Base-T IEEE 802.3x для управления потоком IEEE 802.3ad для LACP (Протокол управления агрегацией каналов) IEEE 802.1p для COS (Class of Service) IEEE 802.1Q для VLAN Tagging IEEE 802.1D для STP (Spanning Tree Protocol) IEEE 802.1D-2004 для RSTP:2004 (Rapid Spanning Tree Protocol 2004) IEEE 802.1w для RSTP (Rapid Spanning Tree Protocol) IEEE 802.1s для MSTP (Multiple Spanning Tree Protocol) IEEE 802.1x для аутентификации IEEE 802.1AB для LLDP (Link Layer Discovery Protocol) IEEE 802.3af PoE спецификация (до 15.4 Вт на порт P.S.E.)
MAC адреса	8192 MAC адреса
Очереди приоритетов	4
Обработка	Store-and-Forward (хранение и передача)
Свойства переключателя	Задержка переключения: 7 us Ширина коммутации: 5.6 Гбит/с Максимальное количество доступных VLANs: 4096 Группы мультивещания IGMP: 1024 Ограничение скорости порта: User Define
Функции безопасности	Включение/выключение портов, безопасность портов на основе MAC Управление доступом к сети на основе портов (802.1x) VLAN (802.1Q ) для сегрегации и защиты сетевого трафика Поддержка Q-in-Q VLAN для повышения производительности и безопасности для расширения пространства VLAN Централизованное управление паролями Radius SNMPv1/v2c/v3 зашифрованная аутентификация и защита доступа Https/SSH повышает безопасность сети
Характеристики ПО	STP/RSTP:2004/MSTP (IEEE 802.1D/w/s) Резервное кольцо (O-Ring) со временем восстановления менее 30 мс более 250 единиц Поддержка TOS/Diffserv Качество обслуживания (802.1p) для трафика в реальном времени VLAN (802.1Q) с VLAN tagging с GVRP поддержкой IGMP Snooping для многоадресной фильтрации Конфигурация портов, состояние, статистика, мониторинг, безопасность SNTP для синхронизации часов по сети Поддержка PTP клиент (Протокол точного времени) синхронизация часов DHCP сервер/клиент Port Trunk Поддержка MVR (Multicast VLAN Registration) Modbus TCP
Сетевое резервирование	O-Ring O-Chain RSTP:2004 MSTP
Система предупреждения/мониторинга	Релейный выход для сообщений о неисправности Syslog сервер/клиент для записи и просмотра событий SMTP для уведомления о событиях по электронной почте Выбор событий
LED индикаторы
Индикатор питания (Power)	Зелёный: Power LED x 2
Индикатор R.M.	Зелёный: означает, что система работает в режиме O-Ring Master
Индикатора O-Ring	Зелёный: означает, что система работает в режиме O-Ring
Индикатор сбоя (Fault)	Жёлтый: указывает на непредвиденное событие
Индикатор порта M12 PoE 10/100Base-T(X)	Верхний зелёный для порта Link/Act Нижний зелёный для индикатора PoE Жёлтый для индикатора Collision/Duplex
Индикатор порта M12 10/100/1000Base-T(X)	Зелёный для Link/Act Желтый для 100 Мбит/с индикатора
Неисправность контакта
Реле	Выход реле для передачи 3 А при напряжении 24 В постоянного тока на разъёме M12 (5-pin A-coding)
Питание
Резервная входная мощность	2 входа постоянного тока. 24 (12...57 В постоянного тока) на 5-pin разъёме М23
Энергопотребление (тип.)	15 Вт (энергопотребление P.S.E. - не входит)
Выходное питание PoE	60 Вт (12~24 В постоянного тока)
Защита от перегрузки по току	Да
Защита от обратной полярности	Да
Физические характеристики
Корпус	IP30
Размеры, мм	170 x 75 x196
Вес, г	1510
Характеристики окружающей среды
Диапазон температур хранения	-40...+85°C
Диапазон рабочих температур	-40...+70°C
Влажность	5%...95% без образования конденсата
Сертификаты и разрешения
Излучение	FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4)
Электромагнитная совместимость	IEC61000-4-2 (ESD), IEC61000-4-3 (RS), IEC61000-4-4 (EFT), IEC61000-4-5 (Surge), IEC61000-4-6 (CS), IEC61000-4-8, IEC61000-4-11
Shock	IEC60068-2-27
Свободное падение	IEC60068-2-32
Вибрация	IEC60068-2-6
Безопасность	EN60950-1
Гарантия	5 лет
