AC-DC-преобразователи PN67XX

AC-DC-преобразователи PN67XX от Chipown купить в ЕвроМобайл
AC-DC-преобразователи PN67XX от Chipown купить в ЕвроМобайл
AC-DC-преобразователи PN67XX от Chipown купить в ЕвроМобайл
AC-DC-преобразователи PN67XX - изображение

Производитель: Chipown

Серия AC-DC преобразователей PN67XX предлагает надежные решения для преобразования переменного тока в постоянный с высокой точностью регулирования. Эти компоненты с интегрированными MOSFET и напряжением пробоя до 800 В предназначены для использования в домашних устройствах и обеспечивают стабильное и эффективное питание.

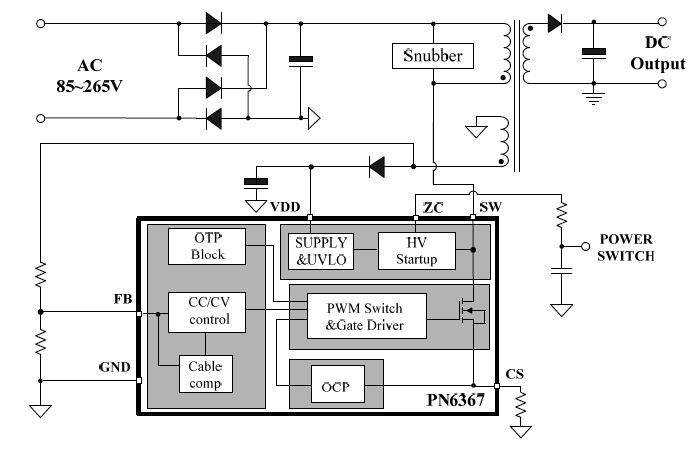

Преобразователи PN67XX используют топологию CC/CV PSR (Primary Side Regulation) для обеспечения надежного управления выходным напряжением и током. Они обладают низким потреблением энергии в режиме ожидания (<50 мВт) и предлагают широкий диапазон выходной мощности от 6 Вт до 28 Вт. Эти устройства подходят для применения в домашних устройствах, таких как адаптеры и зарядные устройства.

Особенности

  • Высокое напряжение пробоя: Встроенные MOSFET с напряжением пробоя до 800 В обеспечивают надежность и безопасность работы.
  • Низкое потребление в режиме ожидания: Менее 50 мВт, что способствует высокой энергоэффективности.
  • Разнообразие уровней выходной мощности: Модели с выходной мощностью от 6 Вт до 28 Вт для различных потребностей.
  • Точность регулирования: ±5% в режимах тока и напряжения для стабильной работы устройств.
  • Широкий диапазон питания VDD: Поддержка от 10 до 30 В, что позволяет гибко адаптировать преобразователь под различные условия.
  • Компактные корпуса: SOP8 и DIP8 для интеграции в различные схемы.
  • Применение: Идеально подходит для домашних устройств, таких как адаптеры и зарядные устройства.
Артикул ИМС Топология  преобразователя Напряжение пробоя встроенного MOSFET, В Потребляемая мощность в режиме ожидания,, мВт Сопротивление исток-сток MOSFET во включенном состоянии, RDS(on), Ом VDD Диапазон напряжения питания ИМС Выходная мощность  Точность регулирования в режимах ток/напряжение (CC/CV) Корпус Примечание / Применение
PN6775 CC/CV PSR Converter 650V <50mW 13Ω 10~30V 6W ±5% SOP8 Home
PN6775H CC/CV PSR Converter 800V <50mW 14Ω 10~30V 6W ±5% SOP8 Home
PN6780 CC/CV PSR Converter 650V <50mW 3.5Ω 10~30V 12W/15W ±5% SOP8/DIP8 Home
PN6780H CC/CV PSR Converter 800V <50mW 3.5Ω 10~30V 12W/15W ±5% SOP8/DIP8 Home
PN6795B CC/CV PSR Converter 650V <50mW 2.5Ω 10~30V 22W ±5% DIP8 Home
PN6795D CC/CV PSR Converter 650V <50mW 1.6Ω 10~30V 28W ±5% DIP8 Home
/

AC-DC-преобразователи PN63XX

Серия AC-DC преобразователей PN63XX представляет собой высокоэффективные решения для преобразования переменного тока в постоянный. Эти компоненты с интегрированными MOSFET и напряжением пробоя до 790 В обеспечивают надежное и стабильное питание для различных применений, включая защитные устройства и зарядные устройства.


AC-DC-преобразователи PN82XX

Серия AC-DC преобразователей PN82XX предлагает передовые решения для преобразования переменного тока в постоянный с использованием высокоэффективных контроллеров. Эти компоненты с интегрированными MOSFET обеспечивают надежную работу при различных условиях и подходят для широкого спектра применений.


AC-DC-преобразователи PN83XX

Серия AC-DC преобразователей PN83XX представляет собой надежные решения для преобразования переменного тока в постоянный с высокой точностью регулирования. Эти компоненты с интегрированным MOSFET и напряжением пробоя до 650 В обеспечивают отличную эффективность и стабильность для различных приложений, таких как зарядные устройства и адаптеры.


AC-DC-преобразователи PN85XX

Серия AC-DC преобразователей PN85XX предназначена для надежного преобразования переменного тока в постоянный с высокой точностью регулирования. Эти микросхемы с интегрированным силовым MOSFET и напряжением пробоя до 800 В предлагают отличное решение для зарядных устройств, адаптеров и устройств защиты от перенапряжений.


AC-DC-преобразователи PN86XX

Серия AC-DC преобразователей PN86XX представляет собой надежные решения для зарядных устройств и адаптеров, обеспечивающие стабильное преобразование переменного тока в постоянный. Эти микросхемы оснащены интегрированным силовым MOSFET с напряжением пробоя до 650 В, что делает их идеальными для использования в высоконадежных и энергоэффективных приложениях.
