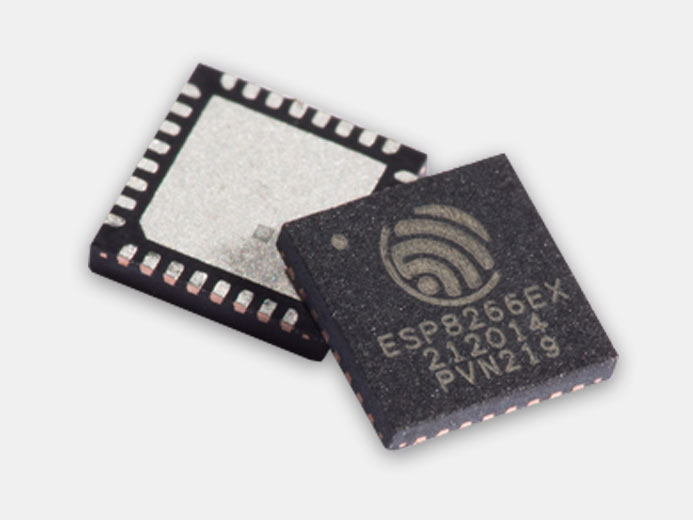

ESP8266 (Wi-Fi чип)
Wi-Fi-чип ESP8266 предназначен для развертывания точки доступа Wi-Fi. Он реализован на базе RF-процессора, имеет собственные UART, GPIO и SPI-интерфейсы и LDO-источники питания периферии. Это делае...

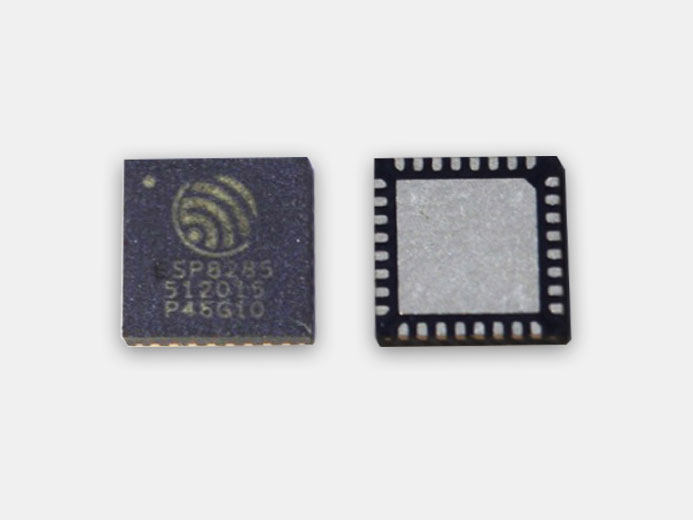

Wi-Fi чип ESP8285
Производитель: Espressif
Wi-Fi-чип ESP8285 производства Espressif - это высокоинтегрированное SoC («система на кристалле») решение, соответствует самым высоким требованиям пользователей к энергоэффективности, компактности и производительности в системах интернета вещей.Чип ESP8285 имеет такие же характеристики как и ESP8266, только в него добавлена flash-память 1МБ.
Wi-Fi-чип ESP8285 производства Espressif - это высокоинтегрированное SoC («система на кристалле») решение, соответствует самым высоким требованиям пользователей к энергоэффективности, компактности и производительности в системах интернета вещей. Чип ESP8285 имеет такие же характеристики как и ESP8286, только в него добавлена flash-память 1МБ.
Имея полноценный Wi-Fi и сетевой стек чип ESP8285 может выполнять и самостоятельно приложения, и работать под управлением внешнего микроконтроллера. Работая самостоятельно чип может выполнять приложения из памяти. Встроенный высокоскоростной кеш повышает производительность системы и позволяет эффективно использовать производительную память. Помимо этого, работая под управлением внешнего контроллера, ESP8285 может выступать в роли Wi-Fi-адаптера, передавая данные по SPI/SDIO или I²C/UART-интерфейсам.
ESP8285 содержит антенный переключатель, согласующий трансформатор (балун), усилитель мощности, малошумящий усилитель, фильтры и модули управления питанием. Компактная конструкция и высокая степень интеграции позволяют минимизировать размер печатной платы и число внешних компонентов. Помимо функциональных возможностей Wi-Fi, в ESP8285 интегрирован 32-битный процессор расширенной версии Tensilica L106 серии Diamond, встроенную оперативную память SRAM, и 1 МБ flash. Чип может быть сопряжен с внешними датчиками и другими устройствами через GPIOs.
Комплект разработки программного обеспечения (SDK) содержит образцы программ для различных применений. Разработанная компанией Espressif платформа Systems Smart Connectivity - (ESCP) обеспечивает выполнение сложных функций, например, быстрое переключение между режимами сна и пробуждения, адаптивную подстройку радиотракта для работы с низким энергопотреблением, предварительную обработку сигналов, подавление паразитных сигналов при совместной работе с модулями сотовой связи, Bluetooth, DDR, LVDS и смягчения LCD-помех.
Сферы применения
- Бытовая техника
- Умный дом
- Умные выключатели и розетки
- Mesh-сети
- Промышленный Wi-Fi
- Мониторинг младенцев
- IP-камеры
- Сетевые датчики
- Носимая электроника
- Устройства позиционирования по Wi-Fi
- Защитные ID-метки
- Геолокационные Wi-Fi-маяки.
Технические характеристики
| Wi-Fi | |
| Стандарты | FCC/CE/TELEC/SRRC |
| Протоколы | 802.11 b/g/n/e/i |
| Частотный диапазон | 2,4 ГГц ~ 2,5 ГГц (2400 М ~ 2483,5 М) |
| Tx мощность |
802.11 b: +20 дБм 802.11 g: +17 дБм 802.11 n: +14 дБм |
| Rx чувствительность |
802.11 b: -91 дБм (11 Mbps) 802.11 g: -75 дБм (54 Mbps) 802.11 n: -72 дБм (MCS7) |
| Антенна | PCB Trace, внешняя, IPEX коннектор, Ceramic Chip |
| Аппаратные средства | |
| CPU | Tensilica L106 32-bit |
| Интерфейсы |
UART/SDIO/SPI/I2C/I2S/IR Remote Control GPIO/ADC/PWM |
| Питание, В | 2.5...3.6 |
| Ток | Average value: 80 мА |
| Диапазон рабочих температур | -40°C ~ 125°C |
| Диапазон рабочих температур | -40°C ~ 125°C |
| ПО | |
| Wi-Fi-режимы | Station/SoftAP/SoftAP+Station |
| Защита | WPA/WPA2 |
| Шифрование | WEP/TKIP/AES |
| Обновление ПО | Загрузка по UART/OTA (по сети) |
| Разработка ПО | Поддержка разработки Cloud Server/обновление ПО и SDK для быстрого программирования на чипе |
| Сетевые протоколы | IPv4, TCP/UDP/HTTP/FTP |
| Пользовательские настройки | Набор AT-команд, Cloud Server, приложения Android/iOS |
- Частотный диапазон
- 2,4…2,5
- Сетевые протоколы
- IPv4, HTTP/FTP
- Пакетные протоколы
- TCP/UDP
- Режимы Wi-Fi
- Station/SoftAP/SoftAP+Station
- Количество сокетов
- 4
- Ток потребления в спящем режиме
- 20 мкА в режиме глубокого сна (с работающим таймером реального времени)
- Выводы
- 32 (UART/SDIO/SPI/I2C/I2S/IR Remote Control GPIO/ADC/PWM)
- Средний ток потребления
- 80 мА
- Напряжение питания, В
- 2,5...3.6
- Процессор
- Tensilica L106 32-bit
- Габариты, мм
- 5 х 5
- Количество ядер процессора
- 1
- Защита соединения
- WPA/WPA2
- microSD
- Нет
- Мощность
- 17 дБм
- Рабочая температура
- -40°C…+125°C
- Ёмкость памяти
- 1 МБ Flash SPI
- Bluetooth
- Нет
- SDK
- Да
- Тип корпуса
- SoC
- UART
- Да
- SPI
- Да
- GPIO
- Да
- Тип антенного разъёма
- PCB, IPEX, керамическая антенна, внешняя антенна
