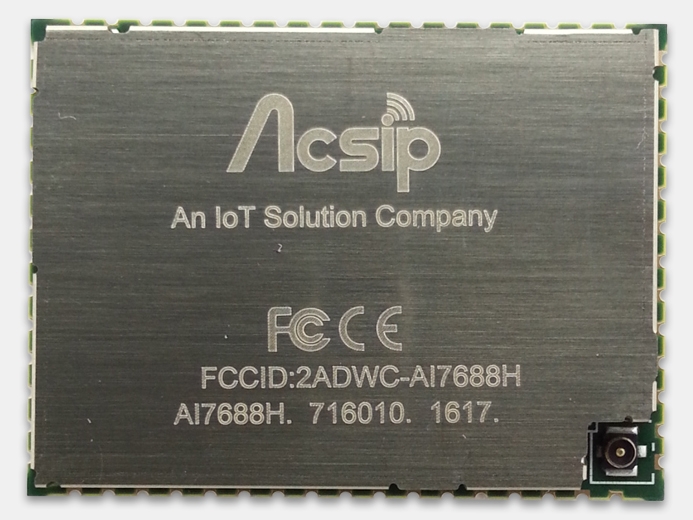

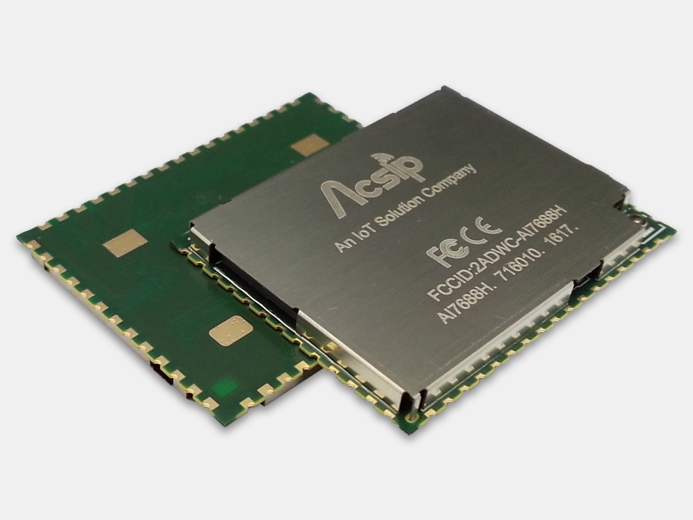

AI7688H (Wi-Fi-модуль)
Производитель: Acsip
Компактный Wi-Fi-модуль AcSIP AI7688H создан для разработок носимых устройство с возможностью передачи данных по Wi-Fi: веб-камеры, датчики, видеоняни.Форм-фактор: LGA65 pin, оснащён большим объёмом памяти, открытая платформа разработки Linux, SOC, дистрибутив OpenWrt Linux.
AcSIP представляет высокоинтегрированный IoT/Wi-Fi-модуль AI7688H, предназначенный для использования в носимых устройствах, обеспечивает связь и соединение с другими смарт-устройствами или с облачными платформами.
AcSIP AI7688H - это открытая платформа-модуль разработки для Linux, Wi-Fi, SOC, основана на дистрибутиве OpenWrt Linux, предназначена для прототипирования IoT-устройств. Например, веб-камер для обеспечения безопасности по Wi-Fi, датчики для дома или офиса, облачные приложения. AI7688H оснащён большим объёмом памяти и хранилищем для разработки разнообразных приложений. Помимо этого, на базе AcSIP AI7688H можно реализовывать решения с использованием Python, Node.js или C. AcSIP AI7688H выполнен на чипсете MediaTek MT7688.

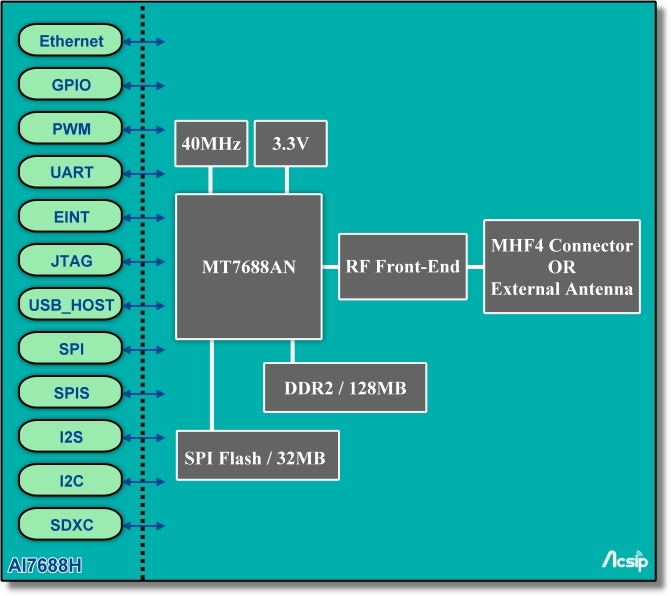

Блок-диаграмма модуля AI7688H
AcSIP AI7688H - это открытая платформа-модуль разработки для Linux, Wi-Fi, SOC, основана на дистрибутиве OpenWrt Linux, предназначена для прототипирования IoT-устройств. Например, веб-камер для обеспечения безопасности по Wi-Fi, датчики для дома или офиса, облачные приложения. AI7688H оснащён большим объёмом памяти и хранилищем для разработки разнообразных приложений. Помимо этого, на базе AcSIP AI7688H можно реализовывать решения с использованием Python, Node.js или C. AcSIP AI7688H выполнен на чипсете MediaTek MT7688.
Блок-диаграмма модуля AI7688H
Технические характеристики
|
Wi-Fi |
2.4 ГГц, Wi-Fi IEEE802.11b/g/n |
|
Процессор |
MT7688AN MPU 580 МГц MIPS |
|
Память |
32 МБ Flash и 128 МБ DDR2 RAM |
|
Интерфейсы |
Ethernet |
|
Диапазон рабочих температур |
-40°С…+85°С |
|
Габариты, мм |
24 х 32 х 2.5 |
- Частотный диапазон
- 2,4 ГГц
- Базовый чип
- MediaTek MT7688
- Напряжение питания, В
- 3,3
- Процессор
- MT7688AN MPU 580 МГц MIPS
- Габариты, мм
- 24 х 32 х 2,5
- Количество ядер процессора
- 1
- Рабочая температура
- -40°C...+85°C
- Ёмкость памяти
- 32 МБ Flash и 128 МБ DDR2 RAM
- Bluetooth
- Нет
- Тип корпуса
- LGA
- UART
- Да
- SPI
- Да
- GPIO
- 22
- Способ монтажа на печатную плату
- LGA
- Стандарт сети Wi-Fi
- 802.11b/g/n
