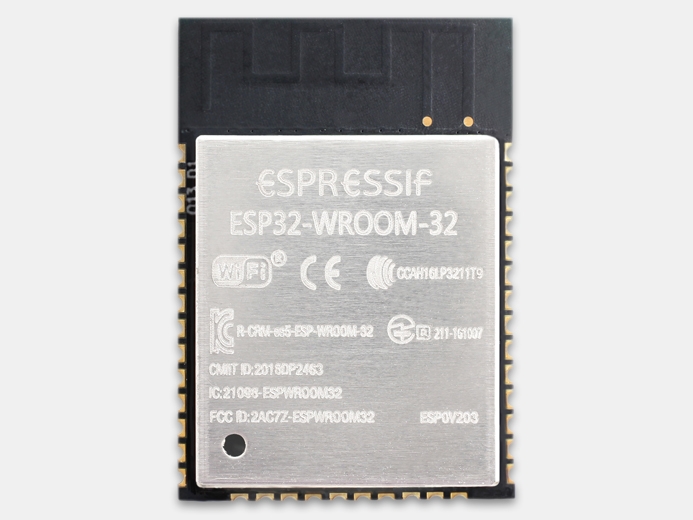

ESP32-WROOM-32
_em.jpg "ESP32-WROOM-32")
Производитель: Espressif
ESP32-WROOM-32 — миниатюрный высокопроизводительный совмещённый Wi-Fi + BT + BLE модуль от компании Espressif, разработанный для широкого спектра применений, начиная от маломощных сетевых датчиков до самых сложных приложений, например, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование.
ESP32-WROOM-32 выполнен на базе популярного двухъядерного чипсета ESP32, с регулируемой частотой от 80 МГц до 240 МГц, возможностью индивидуального управления и питания.
ESP32-WROOM-32 - миниатюрный высокопроизводительный совмещённый Wi-Fi + BT + BLE модуль от компании Espressif, разработанный для широкого спектра применений, начиная от маломощных сетевых датчиков до самых сложных приложений, например, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование.
ESP32-WROOM-32 выполнен на базе популярного двухъядерного чипсета ESP32, с регулируемой частотой от 80 МГц до 240 МГц, возможностью индивидуального управления и питания.
Wi-Fi-модуль разработан для носимой электроники и приложений интернета вещей, выполнен в миниатюрном корпусе 25,5 мм x 18 мм, имеет на борту Flash память, кварц 40 МГц и PCB антенну, обеспечивающую превосходные RF характеристики.
ESP32-WROOM-32 имеет богатую периферию, включающую в себя такие интерфейсы как UART, SPI, I²C, I²S, разъем для SD карты, инфракрасный порт, интерфейс для подключения емкостной сенсорной панели.
Одной из особенностью модуля является сверхнизкое потребление и гибкий выбор «спящих» режимов, позволяющих получить цифры до 20мкА (deep sleep mode).
ESP32-WROOM-32 поддерживает весь стек протоколов стандартов WiFi 802.11n и BT4.2, обеспечивая данный функционал через интерфейсы SPI/SDIO или I²C/UART.
Компания Espressif планирует предоставлять для модуля SDK (поддержка Open CPU), также модуль можно использовать как подчинённое устройство (slave device), управляемое микроконтроллером.
Отличительные особенности:
- Поддержка двух режимов Bluetooth: «classic» и BLE
- Скорость Wi-Fi: 802.11 b/g/n до 150 Мбит/с
- поддержка режимов Wi-Fi: клиент, точка доступа, Sniffer, Wi-Fi Direct.
- Минимальная чувствительность -98 dBm
- Широкий диапазон рабочих температур: -40°C…+125°C
- Энергопотребление до 20мкА (deep sleep mode).
- Обновление ПО по воздуху
- Возможность подключения 4 х 16MB внешней QSPI Flash и SRAM.
Технические характеристики
| Wi-Fi | Стандарты | FCC/CE/IC/TELEC/KCC/SRRC/NCC |
| Протоколы | 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбит/с) | |
| A-MPDU и A-MSDU aggregation и 0.4 s guard interval support | ||
| Частотный диапазон, ГГц | 2.4 ~ 2.5 | |
| Bluetooth | Протоколы | Bluetooth v4.2 BR/EDR и BLE |
| Радио |
NZIF приёмник, чувствительность -98 дБм Class-1, class-2 и class-3 передатчик AFH |
|
| Аудио | CVSD и SBC | |
| Аппаратные средства | Интерфейсы | SD, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, I²C, IR |
| GPIO, ёмкостной датчик касания, ADC, DAC, LNA pre-amplier | ||
| Датчики «на борту» | датчик Холла, температурный датчик | |
| Часы «на борту» | 26 МГц кристалл, 32 кГц кристалл | |
| Питание, В | 2.2 ~ 3.6 | |
| Рабочий ток, мА | средний 80 | |
| Диапазон рабочих температур | -40°C ~ 85°C * | |
| Программное обеспечение | Режимы Wi-Fi | Station/softAP/SoftAP+station/P2P |
| Защита | WPA/WPA2/WPA2-Enterprise/WPS | |
| Шифрование | AES/RSA/ECC/SHA | |
| Обновление ПО | загрузка по UART/OTA (по сети) /загрузка и написание ПО через сервер | |
| Разработка ПО | Cloud Server Development / SDK для разработки пользовательских ПО | |
| Сетевые протоколы | IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT | |
| Пользовательские настройки | Набор AT-команд, облачный сервер, Android/iOS-приложения |
* Для заказа доступна версия Wi-Fi-модуля ESP32-WROOM-32 с диапазоном рабочих температур -40°C ~ +125°C.
- Частотный диапазон
- 2,4...2,5 ГГц
- Базовый чип
- ESP32
- Сетевые протоколы
- IPv4, IPv6, SSL, HTTP/FTP/MQTT
- Пакетные протоколы
- TCP/UDP
- Режимы Wi-Fi
- Station/SoftAP/SoftAP+Station/P2P
- Количество сокетов
- 4
- Ток потребления в спящем режиме
- 20мкА

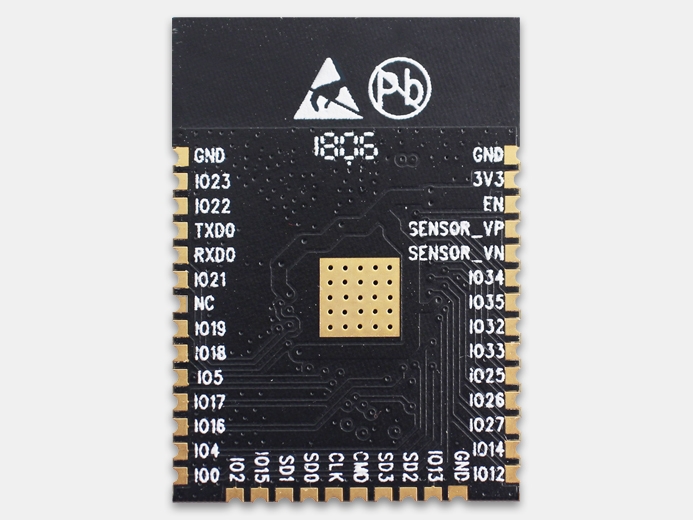

- Выводы
- 38 (SD-карта, UART, SPI, SDIO, I²C, LED PWM, Motor PWM, I²S, I²C, IR GPIO, ёмкостной датчик касания, ADC, DAC, LNA pre-amplier )
- Средний ток потребления
- 80 мА
- Напряжение питания, В
- 2,2...3,6
- Габариты, мм
- 25,5 x 18
- Количество ядер процессора
- 2, Xtensa® 32-bit LX6
- Защита соединения
- WPA/WPA2/WPA2-Enterprise/WPS
- microSD
- да
- Мощность
- 14 дБм
- Рабочая температура
- -40°C...+85°C
- Ёмкость памяти
- 4 х 16 МБ внешней QSPI Flash и SRAM.
- Bluetooth
- Bluetooth V4.2 BR/EDR и BLE
- SDK
- Да
- Тип корпуса
- SMD
- UART
- Да
- SPI
- Да
- GPIO
- Да
- Способ монтажа на печатную плату
- SMT
- Стандарт сети Wi-Fi
- 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбит/с)
- Тип антенного разъёма
- PCB
