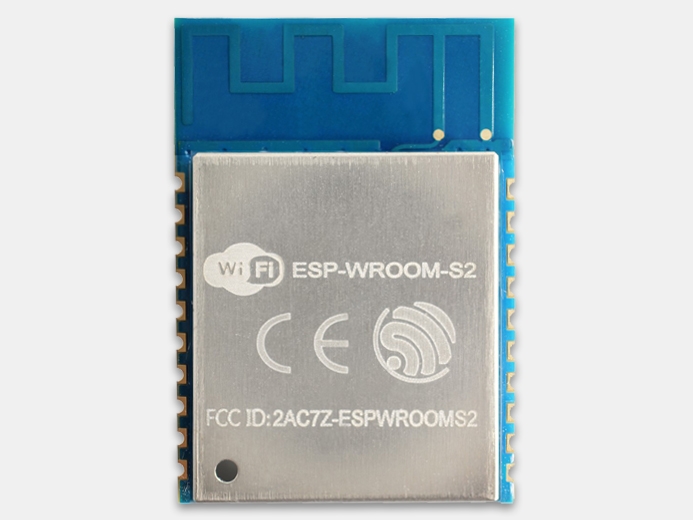

SMD модуль ESP-WROOM-S2 - изображение

Производитель: Espressif

ESP-WROOM-S2 - SMD модуль от Espressif, выполнен на базе Wi-Fi-чипа ESP8266EX. Модуль настроен таким образом, чтобы получить максимальную RF производительность. Производитель рекомендует использовать ESP-WROOM-S2 для тестирования и дальнейших разработок. Размер модуля 16±0.2 мм x 23±0.2 мм x 3±0.15 мм.

Память в модуле - 2 МБ SPI flash соединена с HSPI, размером SOP 8-150 mil. Усиление PCB антенны «на борту» - 2 дБи. ESP-WROOM-S2 работает как SDIO/SPI подчинённое устройство с SPI со скоростью до 8 Мбит/с.

ESP-WROOM-S2 - SMD модуль от Espressif, выполнен на базе Wi-Fi-чипа ESP8266EX. Модуль настроен таким образом, чтобы получить максимальную RF производительность. Производитель рекомендует использовать ESP-WROOM-S2 для тестирования и дальнейших разработок. Размер модуля 16±0.2 мм x 23±0.2 мм x 3±0.15 мм.

Память в модуле - 2-MB SPI flash соединена с HSPI, размером SOP 8-150 mil. Усиление PCB антенны «на борту» - 2 дБи. ESP-WROOM-S2 работает как SDIO/SPI подчинённое устройство с SPI со скоростью до 8 Мбит/с.

Технические характеристики

Wi-Fi Протоколы 802.11 b/g/n
  A-MPDU и A-MSDU aggregation и 0.4 s guard interval support
  Частотный диапазон, ГГц 2.4 ~ 2.5
Аппаратные средства Интерфейсы UART/I2C/GPIO/PWM/SDIO/SPI/IR Remote Control/ADC
  GPIO/PWM
  Питание, В 2.7 ~ 3.6
  Рабочий ток, мА средний 80
  Диапазон рабочих температур -40°C ~ 85°C *
Программное обеспечение Режимы Wi-Fi Station/SoftAP/SoftAP + Station
  Защита WPA/WPA2/WPA2-Enterprise/WPS
  Шифрование AES/RSA/ECC/SHA
  Обновление ПО загрузка по UART/OTA (по сети) /загрузка и написание ПО через сервер
  Разработка ПО Cloud Server Development / SDK для разработки пользовательских ПО
  Сетевые протоколы IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT
  Пользовательские настройки Набор AT-команд, облачный сервер, Android/iOS-приложения
Частотный диапазон
2,4…2,5
Базовый чип
ESP8266EX
Сетевые протоколы
IPv4, HTTP/FTP
Пакетные протоколы
TCP/UDP
Режимы Wi-Fi
Station/SoftAP/SoftAP + Station
Количество сокетов
4
Ток потребления в спящем режиме
20 μA
Выводы
20 (UART/I2C/GPIO/PWM/SDIO/SPI/IR Remote Control/ADC/GPIO/PWM)
Средний ток потребления
80 мА
Напряжение питания, В
2,7...3,6
Габариты, мм
16 x 23 x 3
Количество ядер процессора
1, Tensilica L106 32-bit
Защита соединения
WPA/WPA2/WPA2-Enterprise/WPS
microSD
Нет
Мощность
14 дБм
Рабочая температура
-40°C…+85°C
Ёмкость памяти
2 МБ SPI flash
Bluetooth
нет
Тип корпуса
SMD
UART
Да
SPI
Да
GPIO
Да
Способ монтажа на печатную плату
SMT
Стандарт сети Wi-Fi
802.11 b/g/n
Тип антенного разъёма
PCB
Техническая спецификация для Wi-Fi-модуля ESP-WROOM-S2 [eng]
/
