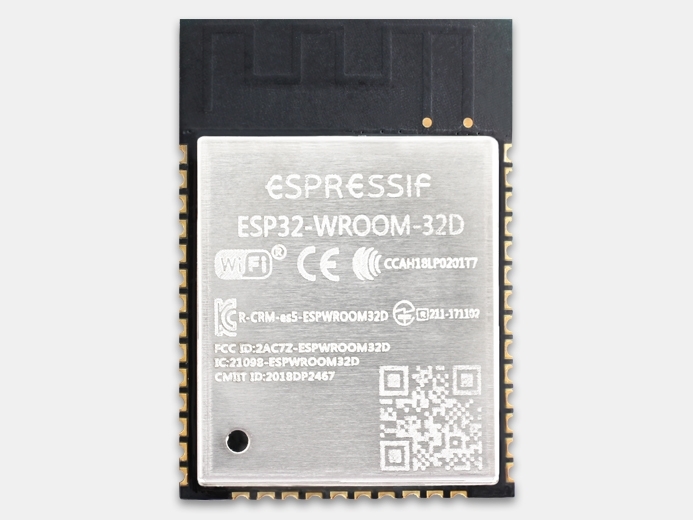

ESP32-WROOM-32D
ESP32-WROOM-32D — высокопроизводительный совмещённый Wi-Fi + BT + BLE модуль от компании Espressif, разработанный для широкого спектра применений, начиная от маломощных сетевых датчиков до самых сложных устройств

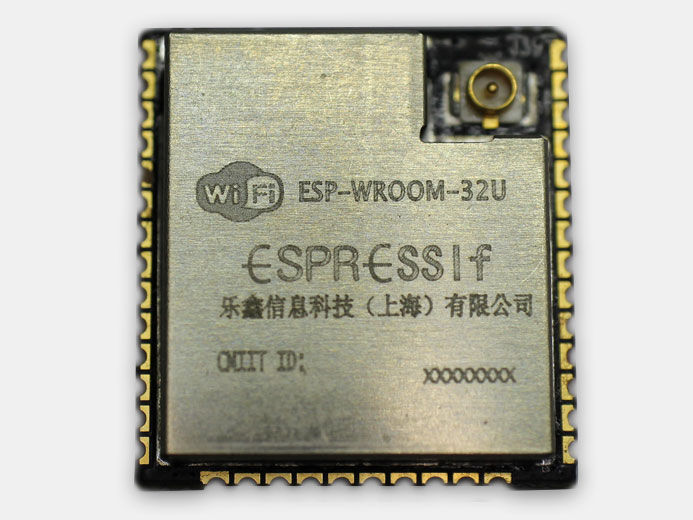

ESP32-WROOM-32U
Производитель: Espressif
ESP-WROOM-32U — высокопроизводительный совмещённый Wi-Fi + BT + BLE модуль от компании Espressif, разработанный для широкого спектра применений, начиная от маломощных сетевых датчиков до самых сложных приложений, например, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование. ESP-WROOM-32U оснащён U.FL-коннектором.
ESP-WROOM-32U выполнен на базе популярного двухъядерного чипсета ESP32-D0WD, с регулируемой частотой от 80 МГц до 240 МГц, возможностью индивидуального управления и питания.
ESP-WROOM-32U — высокопроизводительный совмещённый Wi-Fi + BT + BLE модуль от компании Espressif, разработанный для широкого спектра применений, начиная от маломощных сетевых датчиков до самых сложных приложений, например, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование. ESP-WROOM-32U оснащён U.FL-коннектором.
ESP-WROOM-32U выполнен на базе популярного двухъядерного чипсета ESP32-D0WD, с регулируемой частотой от 80 МГц до 240 МГц, возможностью индивидуального управления и питания.
Пользователь также может отключить процессор и использовать маломощный сопроцессор для постоянного контроля за изменениями или пересечением пороговых значений периферийных устройств. ESP32 обладает широким набором интерфейсов: ёмкостные сенсорные датчики, датчики Холла, бесшумные усилители сигнала, интерфейс SD-карты, Ethernet, высокоскоростной SPI, UART, I2S и I²C.
Встроенные Bluetooth, Bluetooth LE и Wi-Fi позволяют применять Wi-Fi-модуль и что модуль является будущим доказательством: использование Wi-Fi позволяет использовать большой физический диапазон и прямое подключение к Интернету через Wi-Fi маршрутизатор, при использовании Bluetooth позволяет удобно подключаться к телефону или транслировать маяки с низкой энергией для его обнаружения. Энергопотребление в режиме сна для чипа ESP32 составляет менее 5 µA, что позволяет его применянть в устройствах с питанием от батареи и носимой электроники. ESP32 поддерживает скорость передачи данных до 150 Мбит / с и выходную мощность 20,5 дБм, обеспечивая при этом самый широкий физический диапазон.
В чип ESP32 встроена операционная система freeRTOS с LwIP; TLS 1.2 с аппаратным ускорением. Поддерживается безопасный (зашифрованный) эфир (OTA), так что разработчики могут обновлять свои устройства даже после их выпуска.
Отличительные особенности:
- Поддержка двух режимов Bluetooth: «classic» и BLE
- Скорость Wi-Fi: 802.11 b/g/n до 150 Мбит/с
- поддержка режимов Wi-Fi: клиент, точка доступа, Sniffer, Wi-Fi Direct.
- Минимальная чувствительность -98 dBm
- Широкий диапазон рабочих температур: -40°C…+125°C
- Обновление ПО по воздуху.
Технические характеристики
| Wi-Fi | Протоколы | 802.11 b/g/n/e/i (802.11n до 150 Мбит/с) |
| A-MPDU и A-MSDU aggregation и 0.4 s guard interval support | ||
| Частотный диапазон, ГГц | 2.4 ~ 2.5 | |
| Bluetooth | Протоколы | Bluetooth v4.2 BR/EDR и BLE |
| Радио |
NZIF приёмник, чувствительность -98 дБм Class-1, class-2 и class-3 передатчик AFH |
|
| Аудио | CVSD и SBC | |
| Аппаратные средства | Интерфейсы | SD card, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, IR |
| GPIO, ёмкостной датчик касания, ADC, DAC, LNA pre-amplier | ||
| Датчики «на борту» | датчик Холла, температурный датчик | |
| Часы «на борту» | 40 МГц кристалл | |
| Питание, В | 2.7 ~ 3.6 | |
| Рабочий ток, мА | средний 80 | |
| Диапазон рабочих температур | -40°C ~ 85°C * | |
| Программное обеспечение | Режимы Wi-Fi | Station/softAP/SoftAP+station/P2P |
| Защита | WPA/WPA2/WPA2-Enterprise/WPS | |
| Шифрование | AES/RSA/ECC/SHA | |
| Обновление ПО | загрузка по UART/OTA (по сети) /загрузка и написание ПО через сервер | |
| Разработка ПО | Cloud Server Development / SDK для разработки пользовательских ПО | |
| Сетевые протоколы | IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT | |
| Пользовательские настройки | Набор AT-команд, облачный сервер, Android/iOS-приложения |
- Частотный диапазон
- 2,4...2,5 ГГц
- Базовый чип
- ESP32-D0WD
- Сетевые протоколы
- IPv4, IPv6, SSL, HTTP/FTP/MQTT
- Пакетные протоколы
- TCP/UDP
- Режимы Wi-Fi
- Station/SoftAP/SoftAP+Station/P2P
- Количество сокетов
- 4
- Ток потребления в спящем режиме
- 20мкА
- Выводы
- SD, UART, SPI, SDIO, I²C, LED PWM, MOTOR PWM, I²S, I²C, IR GPIO, ЁМКОСТНОЙ ДАТЧИК КАСАНИЯ, ADC, DAC, LNA PRE-AMPLIER
- Средний ток потребления
- 80 мА
- Напряжение питания, В
- 2,7...3,6
- Габариты, мм
- 25,5 х 18 х 3,1
- Количество ядер процессора
- 2, Xtensa® 32-bit LX6
- Защита соединения
- WPA/WPA2/WPA2-Enterprise/WPS
- microSD
- да
- Мощность
- 14 дБм
- Рабочая температура
- -40°C...+85°C
- Ёмкость памяти
- 4 х 16 МБ внешней QSPI Flash и SRAM
- Bluetooth
- Bluetooth V4.2 BR/EDR и BLE
- SDK
- Да
- Тип корпуса
- SMD
- UART
- да
- SPI
- Да
- GPIO
- да
- Способ монтажа на печатную плату
- SMT
- Стандарт сети Wi-Fi
- 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбит/с)
- Тип антенного разъёма
- U.FL

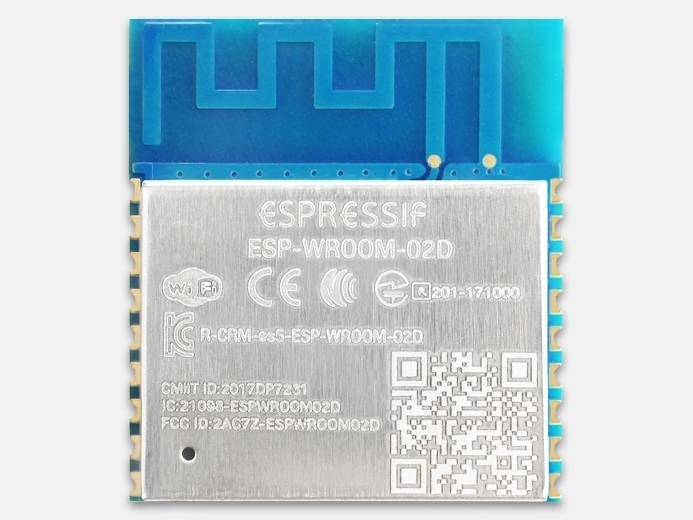

ESP-WROOM-02D
ESP-WROOM-02D - Wi-Fi-модуль, выполненный на базе популярного Wi-Fi-чипа ESP8266EX от Espressif. Он отличается от ESP-WROOM-02 тем, что имеет PCB-антенну «на борту», внутри модуля по умолчанию уста...

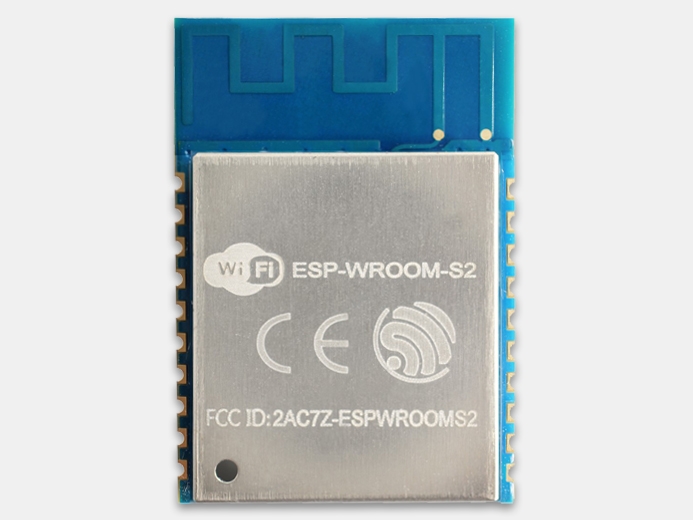

ESP-WROOM-S2
ESP-WROOM-S2 - SMD модуль от Espressif, выполнен на базе Wi-Fi-чипа ESP8266EX. Модуль настроен таким образом, чтобы получить максимальную RF производительность. Производитель рекомендует использова...

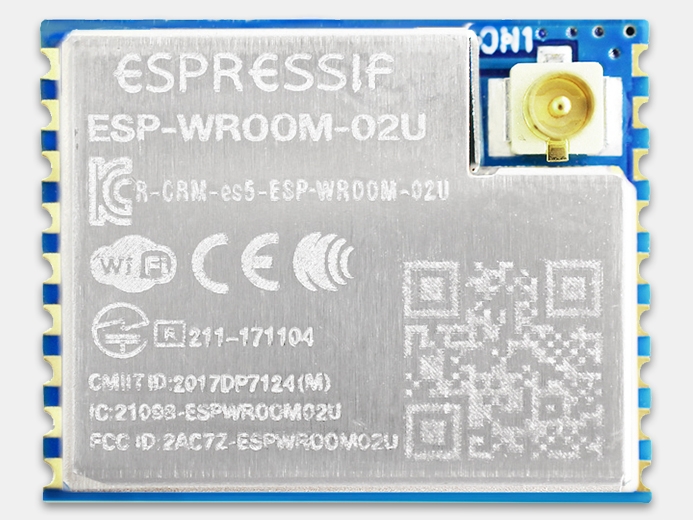

ESP-WROOM-02U
ESP-WROOM-02U - Wi-Fi-модуль, выполненный на базе популярного Wi-Fi-чипа ESP8266EX от Espressif. Он отличается от ESP-WROOM-02 тем, что не имеет антенны «на борту»
ESP32-WROOM-32
ESP32-WROOM-32 - новый миниатюрный высокопроизводительный совмещённый Wi-Fi + BT + BLE модуль от компании Espressif, разработанный для широкого спектра применений, начиная от маломощных сетевых датчиков

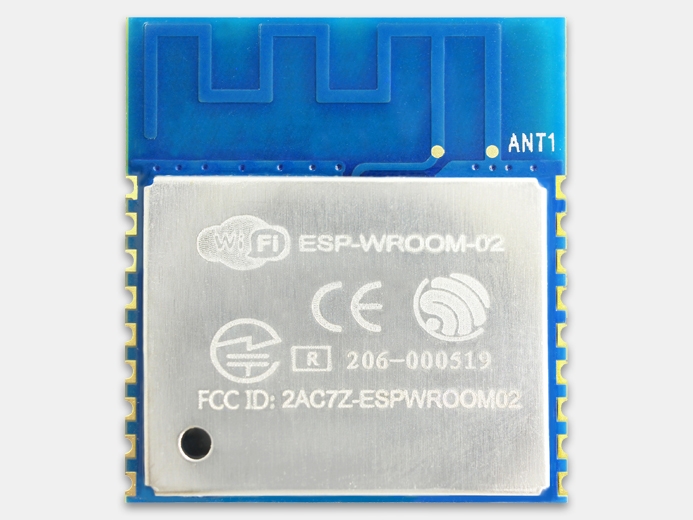

ESP-WROOM-02
