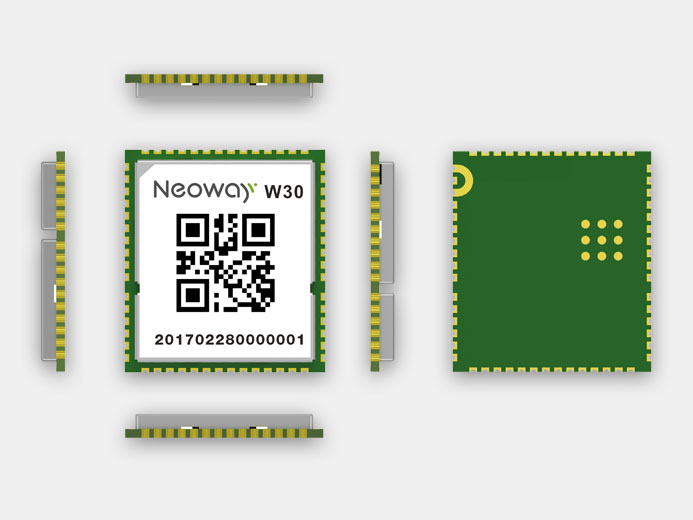

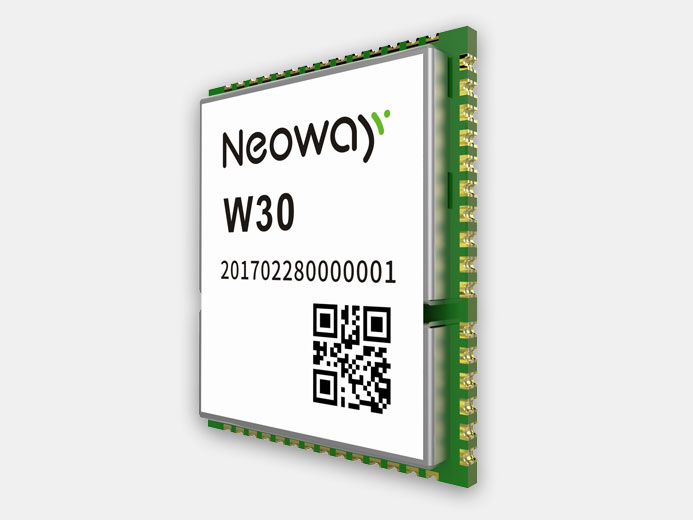

Wi-Fi/Bluetooth-модуль W30
К сожалению, товар снят с производства, но у нас есть современные аналоги с улучшенными характеристиками.
Свяжитесь с нами, и мы бесплатно подберем лучшее решение.
Производитель: Neoway
W30 — компактный энергоэффективный модуль с поддержкой WLAN, Bluetooth и Audio. Выполнен на базе чипсета Qualcomm QCA9377, поддерживает Wi-Fi-стандарты IEEE 802.11, работает на частотах 2.4 ГГц и 5 ГГц, что позволяет обеспечить высокую скорость передачи данных по Wi-Fi.W30 Neoway поддерживает Bluetooth-протокол BT4.1, который совместим со всеми более ранними версиями. Audio-функции обеспечиваются чипсетом REALTEK, различные аудио кодеки, высокое качество звука через различные интерфейсы обработки. Wi-Fi/Bluetooth-модуль W30 используется совместно с 4G-модулем N720 в ноутбуках, беспроводных роутерах, на транспорте, в системах умного дома, промышленной автоматизации, интернете вещей.
W30 — компактный энергоэффективный модуль с поддержкой WLAN, Bluetooth и Audio. Выполнен на базе чипсета Qualcomm QCA9377, поддерживает Wi-Fi-стандарты IEEE 802.11, работает на частотах 2.4 ГГц и 5 ГГц, что позволяет обеспечить высокую скорость передачи данных по Wi-Fi. W30 Neoway поддерживает Bluetooth-протокол BT4.1, который совместим со всеми более ранними версиями. Audio-функции обеспечиваются чипсетом REALTEK, различные аудио кодеки, высокое качество звука через различные интерфейсы обработки.
Wi-Fi/Bluetooth-модуль W30 используется совместно с 4G-модулем N720 в ноутбуках, беспроводных роутерах, на транспорте, в системах умного дома, промышленной автоматизации, интернете вещей.
Отличительные особенности
- QCA9377: WLAN и BT с низким уровнем потребления SDIO 3.0, и UART/PCM интерфейсы
- IEEE 802.11a/b/g/n/ac WLAN протокол, BT 4.1+HS, совместим с BT 1.x и BT 2.x
- 2,4 ГГц и 5 ГГц WLAN, 80 МГц не более
- Поддержка аналогового аудиоинтерфейса для наушников, динамиков и микрофона.
Технические характеристики
| Питание | 3.3 В |
| ток в режиме покоя | < 20 мА |
| Ток в «спящем» режиме | < 10 мА |
| Диапазон рабочих температур | -25°C…+85°C |
| Характеристики WLAN |
SDIO3.0 IEEE802.11a/b/g/n/ac стандарты 5 ГГц 802.11ac и 2.4 ГГц/5 ГГц 802.11n 20 МГц, 40 МГц@2.4 ГГц 20 МГц, 40 МГц, 80 МГц@5 ГГц Максимальное количество точек доступа для подключения: 15 |
| Характеристики Bluetooth |
BT4.1, совместим с BT4.0, BT3.0, BT2.x и BT1.x GFSK, π/4-DQPSK, 8-DPSK и LE модуляция PCM/UART интерфейсы |
| Характеристики аудио |
PCM I²C ADC: 94dBA SNR, DAC: 94dBA SNR 2 аналоговых аудиовхода: односторонний вход, дифференциальный вход 2 аналоговых аудиовыхода: выход без усиления, выход с усилением 20 мВт Регулируемый I/O Аналоговый аудиоинтерфейс для микрофона и динамика Обнаружение наушников |
| Скорость передачи данных по Wi-Fi |
WLAN 2.4 ГГц: 802.11b: 1, 2, 5.5, 11 Мбит/с 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с 802.11n (20 МГц): MCS0~MCS7 802.11n (40 МГц): MCS0~MCS7 802.11ac: MCS0~MCS9 WLAN 5 ГГц: 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с 802.11n/ac (20 МГц): MCS0~MCS7 802.11n/ac (40 МГц): MCS0~MCS7 802.11ac (80 МГц): MCS0~MCS9 |
| Характеристики антенны | 1×1 Wi-Fi/BT антенный интерфейс, 50Ω сопротивление |
| Размеры, мм | 20 х 18 х 2.3 |
| Вес, г | 1.8 |
| Корпус | 60-Pin LCC |
- Частотный диапазон
- 2,4 и 5 ГГц
- Базовый чип
- QCA9377
- Сетевые протоколы
- Нет
- Пакетные протоколы
- Нет
- Режимы Wi-Fi
- Нет
- Количество сокетов
- 4
- Ток потребления в спящем режиме
- 10 мА
- Выводы
- 60
- Напряжение питания, В
- 3,3
- Процессор
- Нет
- Габариты, мм
- 20 х 18 х 2,3
- Количество ядер процессора
- Нет
- Защита соединения
- Нет
- microSD
- Нет
- Рабочая температура
- -25°C…+85°C
- Вес, гр
- 1,8
- Ёмкость памяти
- Нет
- Bluetooth
- Bluetooth 4.1
- Тип корпуса
- LCC
- UART
- Да
- SPI
- Нет
- GPIO
- Нет
- Способ монтажа на печатную плату
- SMT
- Стандарт сети Wi-Fi
- IEEE 802.11a/b/g/n/ac
- Тип антенного разъёма
- Площадки для BL, Wi-Fi антенн
