Hella Aglaia - это семейство современных датчиков подсчёта пассажиров, которое использует алгоритмы обработки трёхмерных изображений для анализа потока людей с точностью подсчёта 98% и выше. Датчик Hella устанавливается над дверным проёмом. Результаты подсчёта передаются через Ethernet интерфейс. Полученная информация сохраняется локально и может быть транслирована посредством различных интерфейсов для постобработки. Настройка параметров и калибровка датчика осуществляется через встроенный web-интерфейс. Датчик имеет цифровой вход для подключения контакта определения открытия двери.
- 1 Внешний вид
- 2 Разъёмы и распиновка
- 3 Корпус датчика
- 4 Дополнительные платные функции:
- 5 Первое включение
- 6 Конфигурирование

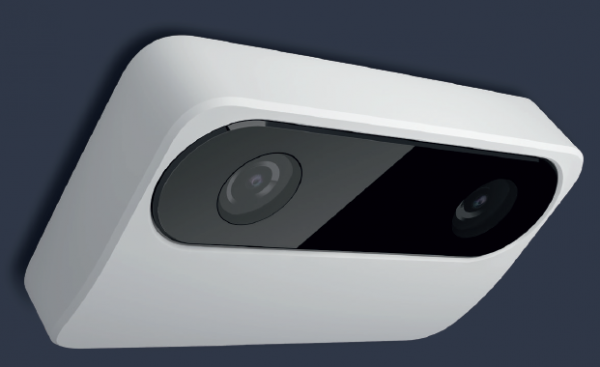

Внешний вид

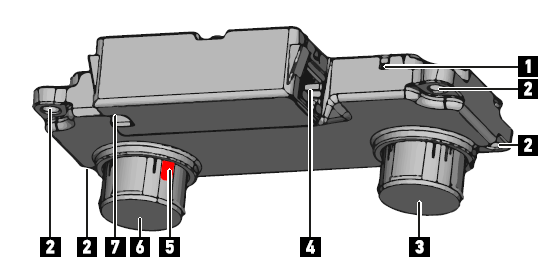

датчика приведён на рисунке:
где:
1 - кнопка сброса
2 - монтажные отверстия
3 и 6 - линзы оптических датчиков
4 - разъём Ethernet
5 - светодиод состояния
Разъёмы и распиновка
Подключение питания и контроль открытия дверей производится при помощи многофункционального разъёма Molex Mini Fit (4+4 pin). Разъём в комплект не входит.Схема подключения сигнала открытия дверей:
Схема подведения линии питания:

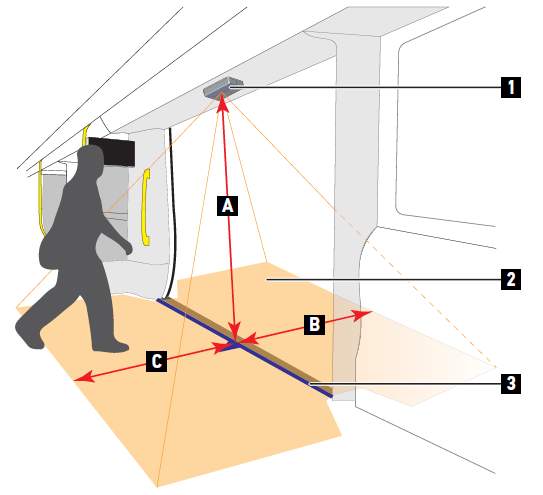

Место установки датчика:
Корпус датчика
Датчик устанавливается вместе с креплением.
Крепления существуют 3 видов: накладные, врезные и с регулировкой угла наклона.

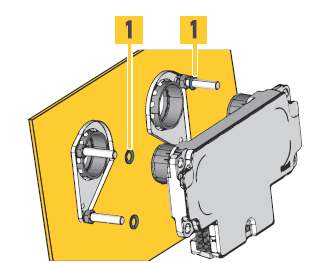

Накладной крепёж:

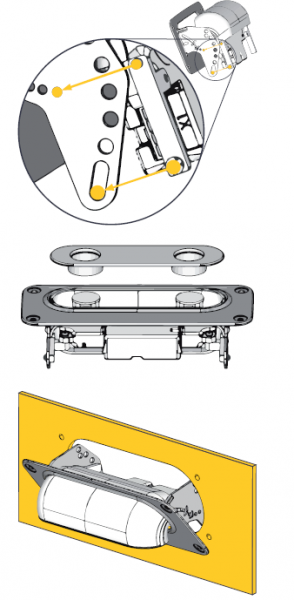

Врезной крепёж:
Регулируемый крепёж:
Дополнительные платные функции:
В дополнение к стандартному функционалу доступно три платные необязательные опции.
1) Распознавание типов объектов (взрослый \ ребёнок \ велосипед)
2) Запись видеофайлов (работа датчика в режиме видеорегистратора)
3) Множественные линии пересечения (например, для подсчёта прохода людей в разные отделы магазина)
Данные платные опции необходимо выбрать при покупке (при необходимости) или докупить позднее.
Первое включение
Устройство при включении отображает с помощью цветового кодирования светодиода статус загрузки. Если устройство загрузилось нормально - то светодиод через какое-то время погаснет.
Если светодиод горит всё время - это свидетельствует о какой-либо неисправности датчика. Воспользуйтесь полным руководством пользователя для расшифровки кода неисправности.
При первом запуске устройство требует наличия DHCP сервера в сети и не имеет какого-либо фиксированного IP-адреса. Для того, чтобы устройство получило IP-адрес в отсутствие роутера вам необходимо воспользоваться бесплатными DHCP-эмуляторами, например, OpenDHCP
Конфигурирование
Устройство настраивается при помощи пользовательского интерфейса (веб-интерфейса). Для этого устройство должно быть в одной сети с ПК, с которого производится его настройка. Откройте браузер и впишите в адресную строку IP-адрес датчика (вы узнаете его или с помощью OpenDHCP, или при помощи утилит, сканирующих сеть). Зайдя на веб-адрес датчика вы увидите окно логина.
Веб-интерфейс датчика защищён паролем. Существует два режима:
- Логин «только для просмотра» - можно только смотреть, ничего поменять в настройках нельзя. По умолчанию пароль на этот режим – user.
- Логин «для настройки» - полный доступ к настройкам устройства. По умолчанию пароль на этот режим – admin.
Меню настроек представляет собой вертикальный список с пунктами. При первоначальной настройке рекомендуется следовать по каждому из пунктов (сверху вниз), тем самым настроить датчик полностью. В дальнейшем настройки можно выгрузить в файл и настроить другой аналогичный датчик. Естественно, каждый новый датчик нужно будет калибровать по высоте, а также редактировать линию пересечения.
