Инструкция по проверке камеры с протоколом OV0706 на примере корпусированной JPEG камеры JHE JC029F-Y01.
Для проверки камеры необходимо:

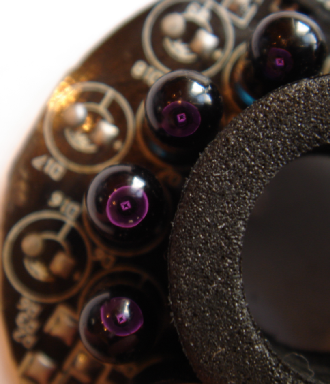

Проверить потребление камеры амперметром, потребление камеры от источника питания 5В должно быть в пределах 100-150мА, а в темноте можно проверить наличие ИК подсветки.
[Файл:<a href="https://www.euromobile.ru/upload/medialibrary/674/029_led.png" target="_blank">https://www.euromobile.ru/upload/medialibrary/674/029_led.png</a>]
1) Подключить камеру в соответствии с документацией. Распиновка разъёма:
![](http://<a href="https://www.euromobile.ru/upload/medialibrary/aa6/JHE029-" target="_blank">https://www.euromobile.ru/upload/medialibrary/aa6/JHE029-</a> connector.png)
Вариант 1
2) Используйте любую терминальную программу

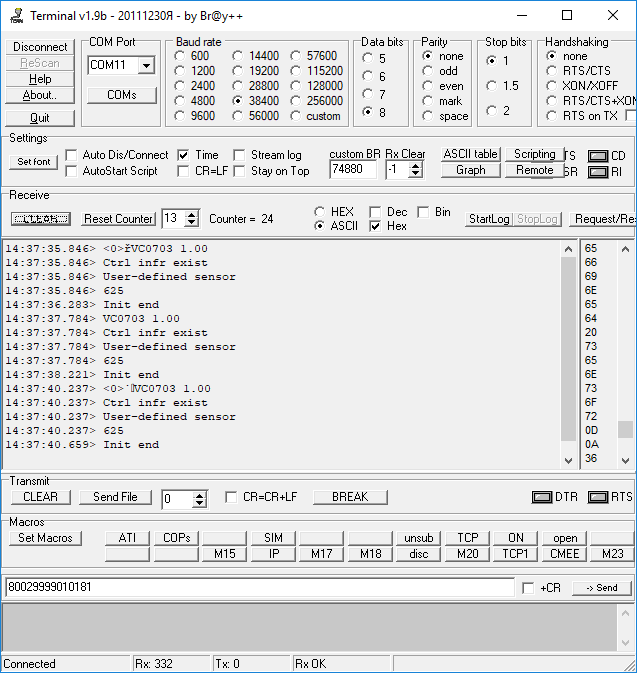

3) откройте COM порт на скорости 38400б/с и подайте питание на камеру, вы должны увидеть такой результат.
![](http://<a href="https://www.euromobile.ru/upload/medialibrary/434/029_log_power" target="_blank">https://www.euromobile.ru/upload/medialibrary/434/029_log_power</a> on.png)
Вариант 2
2) Скачайте программу: OV0706 tool
3) Ознакомьтесь и действуте в соответствии с документацией: Инструкция по работе с программой и камерой
Если результат вас не удовлетворил, свяжитесь с нами, попробуем вместе разобраться с данной проблемой.
