Что такое "Говорящий город"?

"Говорящий город" - это система информирования пассажиров с ограничениями по зрению. Применяется, в том числе, на пассажирском электрическом транспорте Санкт-Петербурга.

Из чего состоит система?

Система состоит из
1) Оборудования, устанавливаемого на транспортное средство;
2) Персональных пультов, находящихся на руках у инвалидов - пультов "Ориентир" (в обновлённой версии устройства в качестве абонентского терминала может выступать смартфон);
3) Оборудования, осуществляющего сбор статистики и перепрошивку устройств. Такое оборудование устанавливается на территории транспортного предприятия.


Какое оборудование устанавливается на ТС?

На одно-, двух- и трёхсекционное однокабинное транспортное средство устанавливается следующий набор оборудования:
1) Пульт водителя (1 шт.);


2) Радиотрансивер (1 шт.);


3) Звукоизлучатель (1 шт.);


4) Комплект кабелей и разъёмов для соединения оборудования между собой, а также вспомогательные устройства.

На двухстороннем ТС (например, трамвае) система дублируется в каждой кабине, т.е. всех составных частей должно быть по 2.

Чем отличается вариант установки для двухкабинного транспортного средства?

На двухсторонее ТС должно устанавливаться 2 комплекта оборудования - по одному пульту водителя в каждой кабине, по одному трансиверу у средней двери и по одному звукоизлучателю над этой дверью.
При движении такого ТС одновременно должен работать только один комплект оборудования, чтобы не запутать инвалида по зрению.
Следует понимать, что при работе в режиме "система многих единиц" (в режиме поезда) оборудование должно работать на всех вагонах одновременно.

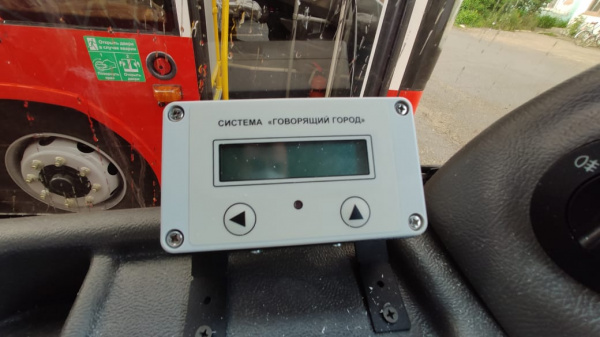

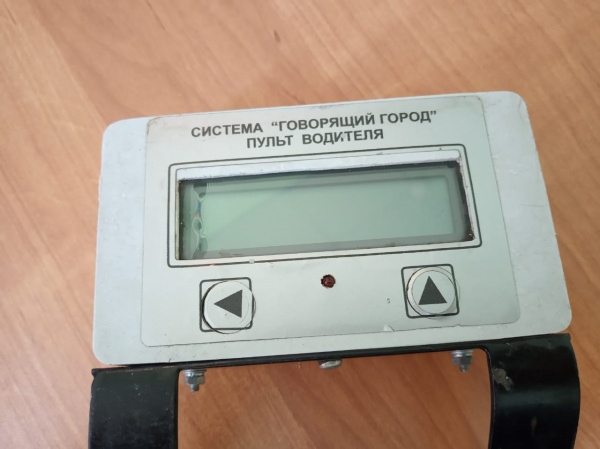

Зачем нужен "Пульт водителя"?

Данное устройство отображает информацию о текущем маршруте и направлении движения. При включении ПВ отображает версию прошивки, диагностическую информацию. С помощью кнопок можно управлять устройством, выставлять маршрут вручную, а также проверить функционал переносного устройства "Ориентир".
Пульт водителя может подключаться к автоинформатору для автоматической установки номера маршрута через специальный преобразователь.
На пульте водителя также установлен светодиод, который мигает, когда инвалидом по зрению подан сигнал на посадку.
Пульт водителя нужно устанавливать в кабине (необязательно перед глазами, но в непосредственном доступе водителя).

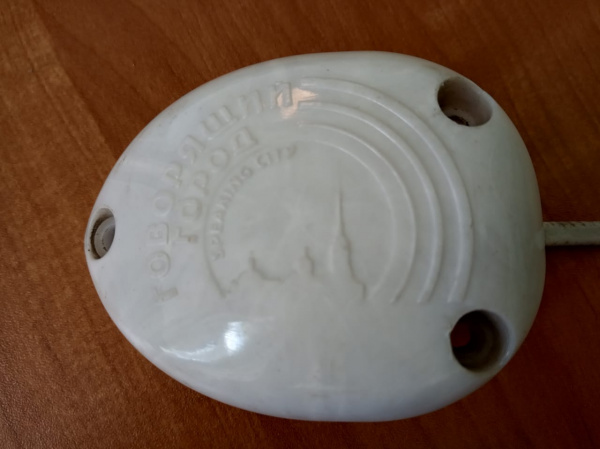

Где следует расположить звукоизлучатель?

Звукоизлучатель располагается над входной дверью, расположенной на низкопольной части ТС (например, для удобства посадки коляски).

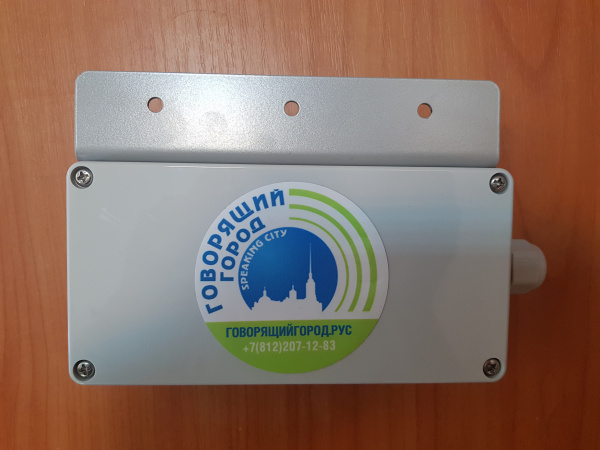

Где следует расположить радиотрансивер?

Радиотрансивер крайне желательно расположить в салоне, крышкой в сторону улицы. При расположении устройства в нишах обшивки или кабине может наблюдаться нестабильная работа.
При установке следует проследить, чтобы по трассе кабелей вода не смогла попасть вовнутрь устройства.
