На данной странице находятся вопросы и ответы по «железу» автоинформаторов "Искра" и их периферийным устройствам.


Вопросы и ответы


Какие виды автоинформаторов "Искра" существуют?


По состоянию на март 2019 года существуют следующие виды автоинформаторов "Искра":

1) Искра-01 (устаревший вид, снят с продажи)


2) Искра-02


3) Искра-02А (автоматическая, с возможностью оповещения по GPS-координатам)

4) Искра-02М (см. "02А", с дополнительным USB-портом спереди для установки флеш-накопителя)

5) Искра-02 (см. "02А" суммарно с тремя USB-портами в т.ч. для "удалённой" загрузки контента с медиакомплекса)

6) Искра-03 (отличаются уменьшенным корпусом), используется в маршрутках.

Как определить прошивку информатора?


Прошивка «Искр» состоит из файлов IMON.ISP, Info.isp, лежащих в корне флеш-карты.

При включении Искра определяет текущую версию прошивки, и, обнаружив на флешке отличающиеся файлы, прошивается на эту прошивку (обновляется или состаривается).

При каждом включении устройства на дисплей выводятся версии прошивки.

Есть ли прошивки у световых табло?


Да, есть. Прошивки шьются отдельным устройством, подключающимся «в разрыв».

Какова потребляемая мощность комплекта?


До 300 Вт при использовании наружных табло. Следует учитывать это при выборе стабилизатора, источника питания и предохранителей.

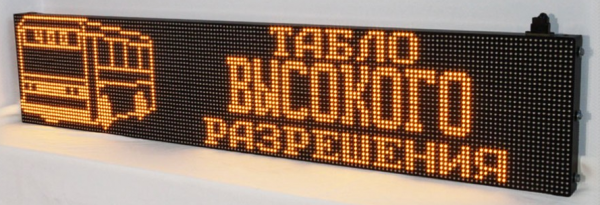

Какие световые табло бывают?


Производится большое количество световых табло. Они отличаются размером, плотностью «пикселей», цветностью, расположением (салонное или уличное). Полный список рекомендуется смотреть на сайте производителя. Типичными размерами для общественного транспорта Санкт-Петербурга являются размеры 96х16 пикселей и 128х16 пикселей.


Что такое софиты?


Это специальные цветные модули для наружных табло, благодаря которым пассажиры издалека видят, какой маршрут идёт или ушёл с остановки. Например, два красных огня – маршрут № 45, красный+зелёный – маршрут № 25 и так далее. Софиты, как правило, располагаются по бокам от переднего и заднего табло. Могут быть выполнены либо в едином корпусе с табло, либо в отдельных. Программирование софитов производится при создании маршрута в программе BusSound.


Какие флеш-карты работают с информатором?


Проверена работоспособность до 32Гб. Рекомендуется использовать флеш-карту из комплекта информатора. При форматировании карты на компьютере следует использовать файловую систему FAT32 с размером кластера 4096.

Бывают редкие случаи, когда та или иная флеш-карта не видится. В этом случае помогает только её замена на другую модель.

Как превратить переднее табло в боковое и т.д.?


Для этого на табло есть «джамперы». С помощью «джамперов» нужно выставить адрес табло – 1, 2, 3 и т.д. Затем адрес будет использоваться в программе. Таким образом можно делать любые сочетания световых табло, вплоть до размещения салонной «бегущей строки» в качестве переднего.

Могут ли табло показывать дату, время и температуру?


Могут. Для хранения даты и времени в памяти используется обычная батарейка CR2032. Для вывода показаний температуры в салоне необходимо использование салонного табло, укомплектованного датчиком.

Как создавать маршруты?


Для этого используется программа BusSound, идущая в комплекте и выложенная на флеш-карту, которая вставлена под верхней крышкой информатора. Вопросы по программе выложены в отдельном блоке «Софт» и «Быстрый старт».

Могут ли остановки объявляться без участия водителя?


Да, для этого необходимо использовать информаторы версий «02-А», «02-М» и подобные, оснащённые GPS-антенной. При въезде в заданную геозону сработает выбранный плейлист для текущей остановки. Закрытие дверей транспортного средства, по понятным причинам, объявляться автоматически не может.

Как разместить GPS-антенну?


Антенну необходимо размещать в кабине транспортного средства, на горизонтальную поверхность как можно ближе к окну. Точность объявления остановок напрямую зависит от правильности установки антенны.






Советы по настройке световых табло "Искра"

Световые табло для транспорта "Искра" выпускаются производителем в различных исполнениях цвета и размера.
Поскольку на разных поколениях транспортных средств (автобусов, троллейбусов и трамваев) могут стоять разные сочетания наборов устройств, то типовой ошибкой работников АТП является использование единой флешки с маршрутами на всех ТС автопарка.
Следует иметь в виду, что в проекте, который хранится на флешке, в явном виде указаны размеры используемых табло. Если использовать эту флешку на ТС с установленными табло других размеров, то могут происходить разнообразные ошибки. Самая распространённая ошибка будет проявляться в том, что часть табло будет якобы "не работать".


Во избежание данной ошибки необходимо правильно настроить размеры табло для используемого оборудования.

Размеры табло, которые установлены на ТС, указываются в конфигурационном файле Tablo.ini в папке с программой Bus Sound.
Пример:

[Tablo0]
Length=16
Height=2
Color=0
Name=Лобовое табло
IsInner=0

Здесь в явном виде указано следующее:
-- Табло имеет адрес "ноль" (данный уникальный адрес задаётся с помощью джамперов).
-- Длина данного табло равна 16. Длина табло указывается в знакоместах (символах размером 8х8 пикселей). Для внешних табло длина будет равна числу светодиодных модулей умножить на 2 (для модулей 16х16 диодов) или на 4 (для модулей 32х16 диодов); для салонных табло длина равна числу светодиодных матриц.
-- Высота данного табло равна 2. Высота, как правило, у внешних табло равна 2, у салонной "бегущей строки" - 1.
-- Color - говорит о том, какой цвет использовать для "бегущей строки". 0 - использовать один цвет. 1 - использовать многоцветное исполнение (красный / жёлтый / зелёный).
-- Имя табло задаётся произвольно и служит для удобства
-- Указывается, является ли табло внешним или внутренним

Как работать с разными поколениями "Искр" и одной БД остановок?


Предположим, что некий перевозчик "А" приобретал системы информирования "Искра" в 2016 году и в 2020 году. В разные годы могли выпускаться разные поколения информаторов и табло на различной элементной базе. Наборы оборудования и размеры табло в разные годы также могли отличаться. Также при компиляции маршрута программа Bus Sound помещает на флеш-карту прошивку для автоинформатора.
В связи со всем вышеперечисленным становится невозможным использовать универсальную программу для записи маршрутов во все информаторы разных годов выпуска.

Правильнее всего будет создавать под каждое поколение ТС / информаторов с различными табло свою флешку с маршрутами. Т.е. держать несколько дистрибутивов. Но это не очень удобно.

Возможный способ упростить это заключается в использовании единой базы данных остановок наряду с несколькими дистрибутивами программы. Суть заключается в том, что создаётся несколько дистрибутивов и в каждом из них указывается размер используемых световых табло, либо используются разные дистрибутивы и одна рабочая папка со звуковыми файлами и маршрутами. При этом остановки остаются одними и теми же.
Запускать одновременно две копии программы (EXE) в этом случае запрещается.


При использовании данного способа необходимы внимательность и аккуратность, а также регулярное создание резервных копий.
Пожалуйста, обратитесь в тех.поддержку компании "Евромобайл" за дополнительными консультациями.
