В документе приведена общая структура системы и базовые настройки. Подробные инструкции по настройке компонентов доступны по ссылкам в конце документа.
Состав оборудования
Для организации онлайн мониторинга необходимы следующие составляющие системы:
· MDVR Teswell
· DVR server (с выделенным IP)
· CMS T8 (приложение для мониторинга)
Схема работы: взаимодействие клиентской части ПО и регистраторов осуществляется только через сервер. Регистраторы не имеют собственного вэбинтерфейса.
Порядок настройки
Серверная часть
Установите DVR Server, следуя шагам из инструкции.
Для работы сервера понадобится выделенный IP адрес.
Конфигурирование сервера осуществляется в файле DVR_Server.cfg
В работе системы задействованы 2 порта Server_port=8101 и Client_port=9001.
На сервере есть 2 типа пользователей:
· Администратор. Видит все регистраторы на сервере. Имеет расширенные права доступа к регистраторам.
· Пользователь. Видит только указанные в файле конфигурации регистраторы. Ограничен в правах.
Пример содержания конфигурационного файла:
[Server]
Server_port=8101 По этому порту к серверу обращаются регистраторы.
Client_port=9001 По этому порту к серверу обращаются клиентские приложения (CMS T8, Downloader)
TCPServer_port=8101
OilTotalHeigth=500
UseName_Num=30 Максимальное количество пользователей
UpdatePass=0
LogSaveDay=90
SendGps_disTime=10
GpsPlayer_dis=30
[UseAuth]
AdminName=adminname Логин учетной записи администратора.
AdminPass=password1 Пароль учетной записи администратора.
ControlPass=000000
[SendGPS]
Gps_Status=0
Gps_IP=127.0.0.1
Gps_Port=9009
debug_Status=0
[VideoServer]
Total_Num=1
[VideoServer01]
IP=127.0.0.1 Адрес сервера
Port=9010
[JPGPhoto]
Save_Status=0
Send_Status=0
Send_IP=127.0.0.1
Send_Port=9010
debug_Status=0
[GPSLIB]
Status=0
IP=127.0.0.1
NetIP=127.0.0.1
UseName=sa
UsePass=b3335a14a7032d8bacc2f0951f501f1f
UsePassMode=2
[UserName00]
Name=admin
Password=pass1
MaxNum=0
[UserName01] Дополнительные пользователи
Status=1 Значение 1- пользователь активен, 0 неактивен.
Name=test Логин пользователя
Password=test Пароль пользователя
MaxNum=20 Максимальное число регистраторов доступных пользователю
Device[001]=00074327 Регистратор доступный пользователю, номер регистратора доступен в локальном интерфейсе регистратора Main menu/System/Sys info_Divice ID. Либо в CMS T8 из под администраторской учетной записи в нижнем левом окне программы.
Device[002]=00070290
Настройки регистратора
1) Настроить доступ к интернету LAN, 3G/4G, Wi-Fi.
Main menu/Network

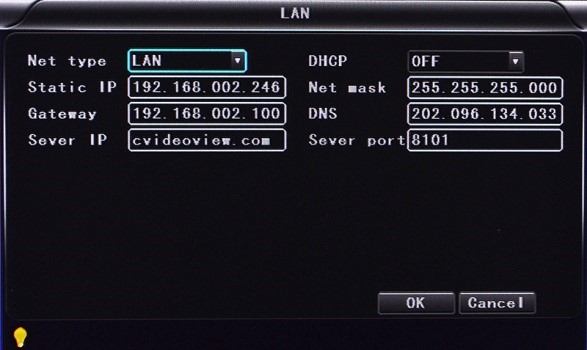

1) Прописать адрес сервера и порт (по умолчанию 8101)
Main menu/Network/Lan_Server IP
1) Убедиться, что установлено соединение с сервером.
CMS T8
1) Установите приложение CMS T8 на ПК.

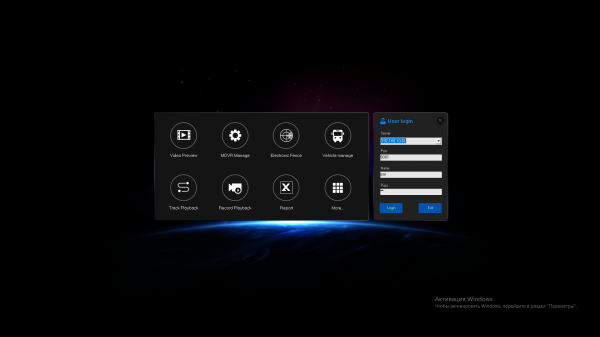

2) Зайдите в приложение под учетной записью администратора или пользователя (из файла конфигурации)

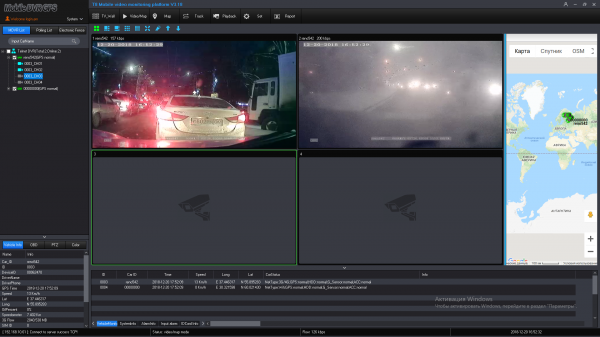

3) При успешном соединении в левой части окна будут отображаться регистраторы. В последствии если регистратор будет находиться в статусе онлайн, значок будет зеленым, если офлайн - серым.
Для просмотра видео в реальном времени, нажмите на «+» слева от иконки регистратора, выберите нужный канал и запустите видео поток двойным кликом.
